在機械制圖中有很多約定俗成的基本準則，而ASME Y14.5-2009 規定了十六條基本準則，這些基本準則大家在制圖、閱圖或?qū)張D必須了如指掌的。下面就對這16條基本準則向大家逐一介紹。

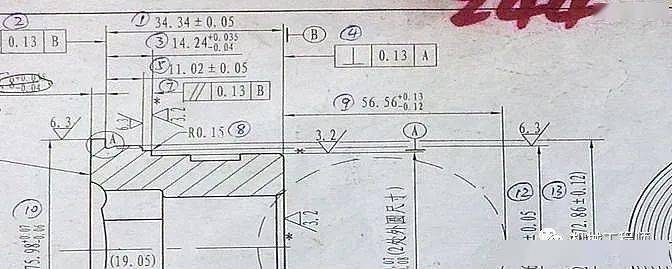

第一條：除參考尺寸、最大最小尺寸或原材料外，所有尺寸必須有公差
參考尺寸一般沒有公差。為什么呢？因為參考尺寸一般都是圖紙上重復的尺寸或封閉尺寸，它只用于作為參考信息。參考尺寸既不用于指導生產，也不用于指導檢驗，因此當你在圖紙上看到參考尺寸時可以直接無視。
在圖紙上我們經常看到最大MAX或最小MIN的標注方法，這些尺寸是否有公差呢？答案是有的。對MAX尺寸來說，它的公差下限就是0圖紙標注min是什么意思，而對MIN尺寸來說，它的公差上限就是無窮大。因此我們在指定MAX或MIN尺寸時，必須充分考慮它在極限偏差時是否對功能有影響。例如我們標注一個圓角為R1
MAX，那么我們必須考慮當這個圓角為0（也就是沒有圓角）時是否會影響功能，如果是，就必須指定合適公差下限。
圖紙上還有很多理論尺寸（即基本尺寸），那么它們是否有公差呢？所謂理論尺寸，是指是一個用于定義形體或目標基準的理論正確的大小，形狀，輪廓，方向或位置的數值。當這個理論尺寸用于定義形體的大小、形狀、輪廓、方向或位置時，它的公差就由形體的相應的形位公差來定義；當這個理論尺寸用于定義目標基準的大小、形狀或位置時，它的公差就應該按照ASME
Y14.43檢具及夾具公差準則來確定。因此說理論尺寸也都是有公差的。

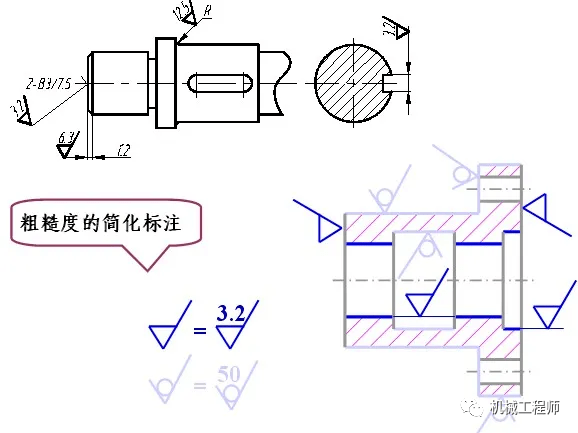

尺寸公差在圖紙上的標注方法有以下幾種：
· 將尺寸界限或尺寸公差值直接標注在尺寸上
· 以幾何尺寸公差的形式標注
· 在注釋或表格中對指定尺寸定義公差
· 在圖紙引用的其它文件中對指定形體或過程定義公差
· 在通用公差欄中對所有未注公差的尺寸定義公差
第二條：尺寸與公差必須定義全面從而能充分理解每個形體的所有特性
一個形體的特性包含了大小、形狀、方向及位置。在圖紙上必須對每個形體的所有特性定義它的尺寸和公差。尺寸和公差值可以由工程圖紙來表達，也可以由CAD產品定義數據庫來定義。通過測量圖面或猜測假設以確定尺寸都是不允許的。
第三條：只標注用于表述產品的必要的全部尺寸
必要的全部尺寸的意思就是說圖紙上尺寸應不多不少，恰好能充分表達所有形體的所有特性。圖紙上不應該有多余的尺寸，比如封閉尺寸。前面講過我們可以無視任何一個參考尺寸，因此圖紙應該盡量減少使用參考尺寸。參考尺寸除了給圖紙增添一份凌亂感外，沒有絲毫意義。
第四條：尺寸應根據產品的功能和配合情況來選擇，并不應有多種解釋
這里強調的是我們設計時定義的尺寸及其公差應以滿足產品的功能要求及配合要求為前提。設計過程中應該考慮可制造性及可檢測性的要求，但不能以犧牲功能要求為前提。
第五條：產品圖上不應標注加工工藝方法
產品圖紙上只應標注滿足產品功能的尺寸及性能要求，至于如何去加工制造則是制造工程的工作。作為設計人員應給予制造人員以充分的自由。我們應該考慮的是在滿足產品功能要求的前提最大的公差范圍，以便于制造有足夠的制造能力，而不是去規定制造的方法。例如對一個孔，我們只需標注的直徑，而不去注明是鉆、沖、銑、車、磨或其它工藝。無論采用何種工藝方法，只要成品能滿足直徑公差要求就可以了。只有當制造加工工藝是該產品特性的不可缺失的一部分時，它才應該在圖紙上或者參考文件上加以說明。例如由于功能需要，對孔在滿足直徑公差的同時還要求不能螺旋狀加工痕跡，可以在圖紙上注明要求磨削加工該孔。
第六條：在給出最終成品尺寸的同時允許標注提供加工余量等信息的非強制性過程參數尺寸，這些尺寸應注明是非強制性的
一般來說圖紙上無需標注過程參數，如果需要標注也必須注明是非強制性的。前面講過，這是制造工程的工作，應給予他們充分的自由。
第七條：尺寸應合理布局以達到最佳的可讀性。尺寸應布置在真實的輪廓圖上并標注在可見輪廓線上
這是一個制圖的基本要求，這里就不展開了。
第八條：按量具或牌號生產的線材，管材，板材，棒材或其它原材料應標注直徑或厚度等線性尺寸。量具或產品牌號應標注在尺寸后面的括號內
這一條是針對原材料的，每個原材料都有其相應的標準來規定標注方法。
第九條：中心線及形體的輪廓線在圖紙上顯示為直角而沒有標注的默認為90度
圖紙上有很多默認90度的關系，這些默認的90度的公差應按未注的角度公差來控制。
第十條：由基本尺寸定位或定義的陣列形體的中心線或表面，如果在圖紙上顯示為直角而沒有標注，則默認為90度的基本尺寸
陣列形體是指一組（兩個或以上）具有相同形狀和尺寸且按規律分布的尺寸形體。當這些形體的中心由基本尺寸來定義或定位時，默認的90度基本角度的公差就由相應的形位公差來控制。
第十一條：當中心軸線，中心平面或表面在圖上顯示一致時圖紙標注min是什么意思，則默認為值為0的基本尺寸，其相互關系由形位公差定義
這也是一個基本常識。這些默認為0的基本尺寸的公差應該由相應的形位公差來控制，如果沒有指明形位公差，則由通用技術要求欄中的未注形位公差來控制。
第十二條：除非特別注明，所有尺寸均指在室溫20°C（68°F）下。如果在其它溫度下測量，應考慮對尺寸的補償
注意這里講的室溫是20度，不是23度或25度。因此我們對測量室都要求控制室溫在20度，以確保檢測結果真實反應是否滿足產品要求。如果實在沒有條件在20度室溫下測量，我們應該考慮對測量結果進行溫度影響的補償，尤其是對溫度敏感度比較高的零件。
第十三條：除非特別注明，所有尺寸及公差均適用于自由狀態條件
圖紙上標注的所有尺寸都是指零件在釋放所有應力的自由狀態的尺寸。對于一些非剛性的零件，我們可以標注零件按規定約束后的尺寸，零件約束的方法必須標注在圖紙上，此時如果我們還想對零件的部分尺寸標注其自由狀態時尺寸，則必須標注自由狀態符號圈F。
第十四條：除非特別注明，所有幾何尺寸公差都適用于形體的整個長度，寬度或深度
這一點相信大家都已熟知，想提醒大家的是，由于包容原則的適用，形體的長度、寬度或深度對形體的形狀控制有很大的關系。一根3mm長的圓棒與一根30mm長的圓棒，在同樣的直徑公差下允許的最大直線度是一樣的，但實際的彎曲情況卻有天壤之別。
第十五條：所有尺寸和公差只適用于該圖紙所表述的產品級別。一個圖紙級別（如零件圖）上所表述的某個形體的尺寸公差并不絕對適用于其它圖紙級別（如裝配圖）上該形體的尺寸公差
也就是說一個零件圖上的尺寸在裝配圖上并不絕對適用。例如我們將一開口為10+/-0.5的支架焊接到一個平臺上，由于焊接的變形，焊接夾具的夾持等因素的影響，這一開口在焊接件上就很難再滿足10+/-0.5的尺寸要求了。也就是說這個尺寸不再適用于焊接件圖紙。因此我們不能以一個零件圖上的尺寸來要求裝配圖紙上相同形體的尺寸。如果需要在裝配圖上對該形體進行控制，必須在裝配圖上標注該尺寸。
第十六條：除非特別注明，當圖紙上出現坐標系時，必須是右置的。每根座標軸必須標注并注明正向
這一點應用比較少，不再加以詳細說明了，只要遵循就行了。
以上是對ASME標準規定的16條圖紙基本準則介紹。
