（2）設計總說明
（3）建筑施工圖（簡稱建施）
（4）結構施工圖（簡稱結施）
（5）設備施工圖（簡稱設施）
二、房屋施工的特點
1、施工圖中的各圖樣，主要是用正投影法繪制的。
2、繪圖比例較小，多采用統一規定的圖例或代號來表示。
3、施工圖中的不同內容，使用不同的線型。
三、閱讀房屋施工圖的方法
1、先看圖紙目錄——了解圖紙類別和張數。
2、按目錄順序通讀一遍——對房屋有一概略了解。
3、按專業逐張進行閱讀。閱讀時：先整體后局部；先文字說明后圖樣；先圖形后尺寸
四、施工圖中常用的符號
（一）定位軸線：是用來確定房屋主要結構或構件的位置及其尺寸的基線。
用于平面時，稱平面定位軸線（即定位軸線）。用于豎向時，稱豎向定位軸線。 定位軸線之間的距離，應符合模數數列的規定。
1、定位軸線：
平面定位軸線編號原則：水平方向采用阿拉伯數字，從左向右依次編寫；垂直方向采用大寫拉丁字母，從下至上依次編寫，其中I、O、Z 不得使用，避免同1、0、2 混要淆。
2、附加定位軸線：用于次要承重構件處。
3、定位軸線的各種注法
（二）尺寸、標高
1、尺寸單位；
（1）米（m）：用于標高及總平面圖。
（2）毫米（mm)：除標高及總平面圖外。
2、標高定義：是標注建筑物某一部位高度的一種尺寸形式。
（1）絕對標高：我國把青島市外的黃海海平面作為零點所測定的高度尺寸。（2）相對標高：凡標高的基準面是根據工程需要而自行選定的。
一般把房屋底層室內主要地面定為相對標高的零點。
3、標高符號：
4、標高數字：總平面圖標注到小數點后兩位，其余標注到小數后三位。
（三）索引符號與詳圖符號
1、索引符號
2、詳圖符號
（四）建筑材料圖例
常用建筑材料圖例
五、建筑施工圖
建筑施工圖是表示房屋的總體布局、建筑外形、內部布置以及細部構造、內外裝修、施工要求等內容的圖樣。
包括：總平面圖、建筑平面圖、建筑立面圖、建筑剖面圖、建筑詳圖。
(一)、總平面圖 ：
總平面圖是表示建筑物場地總體平面布局的圖紙。它以平面圖的形式表明建筑區域的地形、地物、道路、擬建房屋的位置、朝向以及與周圍建筑物的關系等情形。由于圖的比例小，房屋和各種地物及建筑設施均不能按真實的水平投影畫出，而是采用各種圖例作示意性表達。
（二）建筑平面圖
1、平面圖的產生：
假想用一個水平剖切平面沿房屋的門窗洞口的位置把房屋切開，移去上部之后，對剖切平面以下部分所做出的水平投影圖，稱為建筑平面圖，簡稱平面圖。
2、平面圖的名稱：
底層平面圖 標準層平面圖 頂層平面圖 屋頂平面圖
3、平面圖的圖示內容與圖示方法：
圖示內容：表現房屋的平面狀況和平面布置，包括房間的分割，樓梯和走道的布置，墻柱構件的布局及軸線編號，門窗位置，平面尺寸，衛生設施的布置等。
圖示方法：1）比例 2）圖線 3）軸線編號 4）圖例 5）尺寸標注
常用圖例
1、門 代號 M 如： M 1 M 2 M3
平面圖尺寸：外部尺寸和內部尺寸。
1、外部尺寸：在外墻外側 標注三道尺寸。
第一道（最外一道）尺寸：房 屋外輪廓的總尺寸，即從一端的外墻邊到另一端外墻邊的總長和總寬。可用于計算建筑面積和占地面積。
第二道（中間一道）尺寸：房屋定位軸線間尺寸，一般橫向軸線間的 尺寸為開間尺寸，縱向軸線間的尺寸為進深尺寸。
第三道（最里一道）尺寸：分段尺寸，表示門窗洞口寬度和位置，墻
垛分段以及細部構造等。
2、內部尺寸：
外墻以內的全部尺寸，主要用于注明內墻門窗洞口的位置及其寬度、墻體厚度、衛生器具、灶臺和洗滌盆等固定設備的位置及其大小。此外，還應表明樓、地面的相對標高，以及房間的名稱，門窗編號。
【注意】底層平面圖與其它層平面相比增加兩項內容：1）指北針 2）剖切符號
屋頂平面圖屋頂平面圖主要表示三個方面的內容：
1、屋面的排水情況。如排水分區、天溝、屋面坡度、雨水口的位置等 。
2、突出屋面的物體。如電梯機房、水箱、檢查孔、天窗、煙筒等。
3、細部做法。如高出屋面泛水、天溝、變形縫、雨水口等。
（三）建筑立面圖：
1、立面圖的產生
建筑立面圖是在與房屋立面平行的投影面上所作的正投影圖。
2、立面圖的命名：
以朝向命名
以正、背、側命名
以定位軸線命名
3、立面圖的內容及圖示方法：
立面圖反映建筑外貌，室內的構造與設施均不畫出。由于圖的比例較小，不能將門窗和建筑細部詳細表示出來，圖上只是畫出其基本輪廓，或用規定的圖例加以表示。
圖示方法：
1）比例 2）圖線 3）軸線編號 4）圖例 5）尺寸標注
（四）建筑剖面圖
1、建筑剖面圖的形成：
假想用一個正立投影面或側立投影面的平行面將房屋剖切開，移去剖切平面與觀察者之間的部分，將剩下部分按正投影的原理投射到與剖切平面平行的投影面上平面圖單位比例怎么寫，得到的圖稱為剖面圖。
分為橫剖面圖和縱剖面圖 。
2、剖面圖的圖示內容與圖示方法圖示內容：
主要表示房屋的內部結構、分層情況、各層高度、樓面和地面的構造以及各配件在垂直方向的相互關系等內容。
剖面圖的剖切位置應選在能反映內部構造的部位，并能通過門窗洞口和樓梯間。
剖面圖的投影方向及視圖名稱應與平面圖上的標注保持一致。
圖示方法：1）比例 2）圖線 3）軸線編號 4）圖例 5）尺寸標注
（五）建筑詳圖
什么是建筑詳圖 ？
建筑平、立、剖反映了房屋的全貌平面圖單位比例怎么寫，但由于繪圖的比例小，一些細部的構造、做法、所用材料不能直接表達清楚，為了適應施工的需要，需將這些部分用較大的比例單獨畫出，這樣的圖稱為建筑詳圖，簡稱詳圖。
需要繪制詳圖包括：墻身詳圖、樓梯詳圖、門窗詳圖等。
1、墻身剖面詳圖：
墻身詳圖實際上是建筑剖面圖的局部放大圖。
圖示內容：主要表達地面、樓面、屋面和檐口等處的構造，樓板與墻體的連接形式以及門窗洞口、窗臺、勒腳、防潮層、散水等細部做法。
2、樓梯詳圖：
樓梯詳圖上應畫出樓梯平面圖、樓梯剖面圖，某些細部仍未表達清楚的地方，還應針對這些局部進一步畫出局部詳圖。
樓梯平面圖： 是樓梯間部分的局部放大圖。
樓梯剖面圖：是樓梯間部分的局部剖面放大圖。
樓梯詳圖上應畫出樓梯平面圖、樓梯剖面圖，某些細部仍未表達清楚的地方，還應針對這些局部進一步畫出局部詳圖。

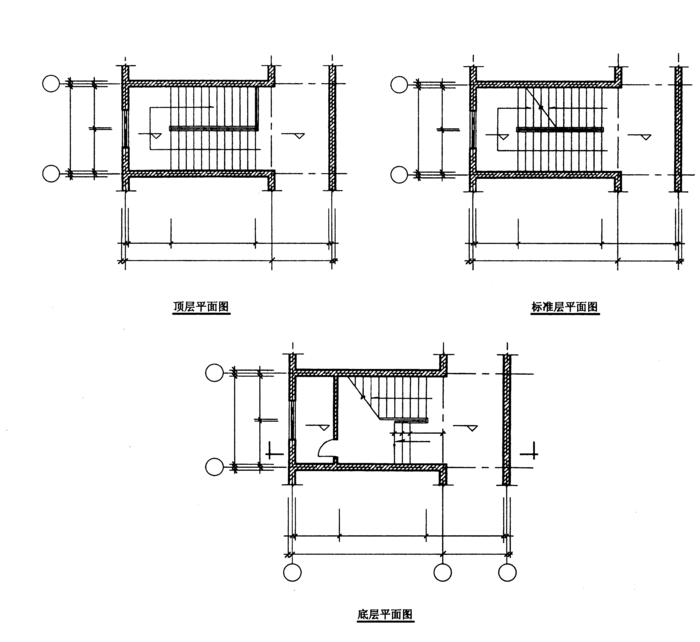

（1） 樓梯平面圖： 是樓梯間部分的局部放大圖。通常要畫底層平面圖，一個中間層平面和頂層平面圖。
各層平面圖的剖切位置如圖所示。
樓梯平面圖的圖示方法：
1）比例：通常采用1：50。
2）線型：剖切到的墻體線用粗實線，踏步的投影線用細實線，被切斷的梯段的投影線用與墻面傾斜約60°的細折斷線表示。
3）定位軸線：標注出與樓梯間相對應的位置處的定位軸線即可。
4）尺寸標注：在各層要標注樓梯間的開間和進深尺寸、梯段的長度和寬度、踏步面數和寬度、休息平臺及其它細部尺寸等。梯段的長度要標注水平投影長度，通常用踏步面數乘以踏步寬度表示，見圖示。另外還應標注出各層樓（地）面、休息平臺的高度。
5）圖例：在底層標注出剖切符號。
在樓梯平面圖中，為了表示各個樓層的樓梯的上下方向，可在梯段上用指示線和箭頭表示，并以各自樓層的樓（地）面為準，在指示線端部注寫“上”和“下”。因頂部樓梯平面中沒有向上的梯段，故只有“下”。
（2）樓梯剖面圖： 是樓梯間部分的局部剖面放大圖。
它可以詳細地表示樓梯的形式和構造，如各構件之間、構件與墻體之間的搭接方法，梯段形狀，踏步、欄桿、扶手（或欄板）的形狀和高度等。
樓梯剖面圖的圖示方法：
1、比例：通常采用1：50。
2、線型：剖切到的墻體線用粗實 線，踏步的投影線用細實線，
3、定位軸線：標注出與樓梯間相對 應的位置處的定位軸線即可。
4、尺寸標注：在剖面圖中應注出各層樓（地）面、休息平臺的標高，樓梯段的高度及其踏步的級數和高度。樓梯段的高度通常用踏步的級數乘以踏步的高度表示，見右圖。
（3）樓梯細部節點構造
樓梯欄桿、扶手、踏步面層和樓梯節點的構造，在樓梯平面和剖面圖中仍然不能表示清楚，還需要用更大比例畫出節點放大圖。如下圖所示。
3、木門窗詳圖：
門窗詳圖一般由門窗立面圖和節點詳圖組成。
立面圖：主要表示門窗的外形、開啟方式和方向以及門窗的主要尺寸和節點索引符號等內容。
節點詳圖：主要表示門框、門扇，窗框、窗扇各部位的斷面形狀、材料和構造關系。
