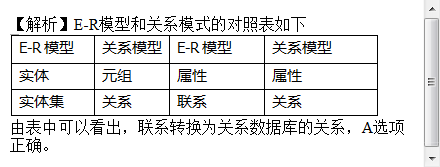

ER圖分為實體、屬性、關系三個核心部分。實體是長方形體現，而屬性則是橢圓形，關系為菱形。
ER圖的實體（） 即數據模型中的數據對象，例如人、學生、音樂都可以作為一個數據對象，用“矩形框”來表示，每個實體都有自己的實體成員（ ）或者說實體對象（ ），例如學生實體里包括張三、李四等，實體成員（ ）/實體實例（ ） 不需要出現在ER圖中。

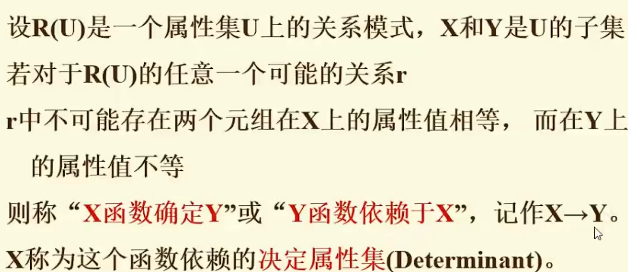

ER圖的屬性（） 即數據對象所具有的屬性，例如學生具有姓名、學號、年級等屬性，用橢圓形表示，屬性分為唯一屬性（ ）和非唯一屬性，唯一屬性指的是唯一可用來標識該實體實例或者成員的屬性，用下劃線表示數據庫邏輯結構設計圖，一般來講實體都至少有一個唯一屬性。
ER圖的聯系（）用來表現數據對象與數據對象之間的聯系，例如學生的實體 和成績表的實體之間有一定的聯系，每個學生都有自己的成績表，這就是一種聯系，聯系用菱形來表示。
ER圖中關聯關系有三種：
下面是個簡單的例子：
ER實體補充講解：
ER的實體還會細分為弱實體和復合實體：
弱實體： 一個實體必須依賴于另一個實體存在，那么前者是弱實體，后者是強實體，弱實體必須依賴強實體存在，例如上圖的學生實體和成績單實體，成績單依賴于學生實體而存在，因此學生是強實體，而成績單是弱實體。
弱實體和強實體的聯系必然只有1：N或者1：1，這是由于弱實體完全依賴于強實體，強實體不存在，那么弱實體就不存在，所以弱實體是完全參與聯系的，因此弱實體與聯系之間的聯系也是用的雙線菱形。
上面實例根據弱實體的情況更改如下圖：
復合實體：復合實體也稱聯合實體或橋接實體，常常用于實現兩個或多個實體間的M：N聯系，它由每個關聯實體的主瑪組成，用長方體內加一個菱形來表示。
下圖就是一個典型的復合實體，因為只是舉例，相對粗糙，用戶和商品兩個實體是M：N的關系，中間又訂單這個實體聯系，因此訂單這個實體是一個復合實體，同時如果用戶 實體不存在，就沒有訂單實體的存在，因此對于用戶實體來講訂單是弱實體，同理商品實體如果不存在，同樣不存在訂單實體，因此對商品實體而言訂單是弱實體，具體如圖：
ER屬性補充講解：
er圖的屬性還細分為復合屬性、多值屬性和派生屬性、可選屬性，同時還有用來表示聯系的屬性，稱為聯系屬性。
復合屬性( )： 復合屬性是指具有多個屬性的組合，例如名字屬性，它可以包含姓氏屬性和名字屬性，如下圖：
復合屬性也有唯一屬性，例如學生的所在班級屬性，由于多個年級都有班級，所以單單班級屬性是不唯一的，但是和年級組成的復合屬性后則可以匹配成唯一屬性。
多值屬性（ ）：一個實體的某個屬性可以有多個不同的取值，例如一本書的分類屬性數據庫邏輯結構設計圖，這本書有多個分類，例如科學、醫學等，這個分類就是多值屬性， 用雙線橢圓表示。
派生屬性( )：是非永久性存于數據庫的屬性。派生屬性的值可以從別的屬性值或其他數據（如當前日期）派生出來，用虛線橢圓表示，如下圖。
下面的小組人數就是典型的派生屬性，隨著學生實例的參加的興趣小組變化，小組人數屬性也會變化，一般來講派生屬性不存在于數據庫中，而是通過相應的公式進行計算得到，如果要放到數據庫中，那么隔一段時間就要進行更新，否則會出現數據錯誤。
可選屬性( )：并不是所有的屬性都必須有值，有些屬性的可以沒有值，這就是可選屬性，在橢圓的文字后用（O）來表示，如下圖的地址就是一個可選屬性。
聯系屬性：聯系屬于用戶表示多個實體之間聯系所具有的屬性，一般來講M:N的兩個實體的聯系具有聯系屬性，在1:1和1：M的實體聯系中聯系屬性并不必要。
