想要深入地了解一個產品，就必須得上手！最近，達爾聞拿到了一塊英飛凌的-062S3-4343W評估板（以下簡稱：PSoC? 62S3 Wi-Fi BT套件）。雖然對于一些工程師來說，這塊板子比較冷門，但真的不錯呢。眼見為實，妮姐簡單的拆箱及demo體驗——
對于新的板卡，熟悉的過程就如同相親一樣。有第一眼的直觀感受，有淺淺的交流，有深入的溝通，最后確定能不能相處。（大家覺得呢~
）
第一眼：薄，真的薄
拿到板卡，妮姐的第一印象就是好薄。這么薄，有兩個原因：
1）包裝形式獨特，不像我們之前評測的其他板卡有包裝盒、防塵袋等，PSoC 62S3 Wi-Fi BT套件就像一張大號的卡片。
2）板卡設計形式討巧，板子上沒有特別“高大”的器件，即使最高的接插件也采用臥式，完美降低整板的高度。

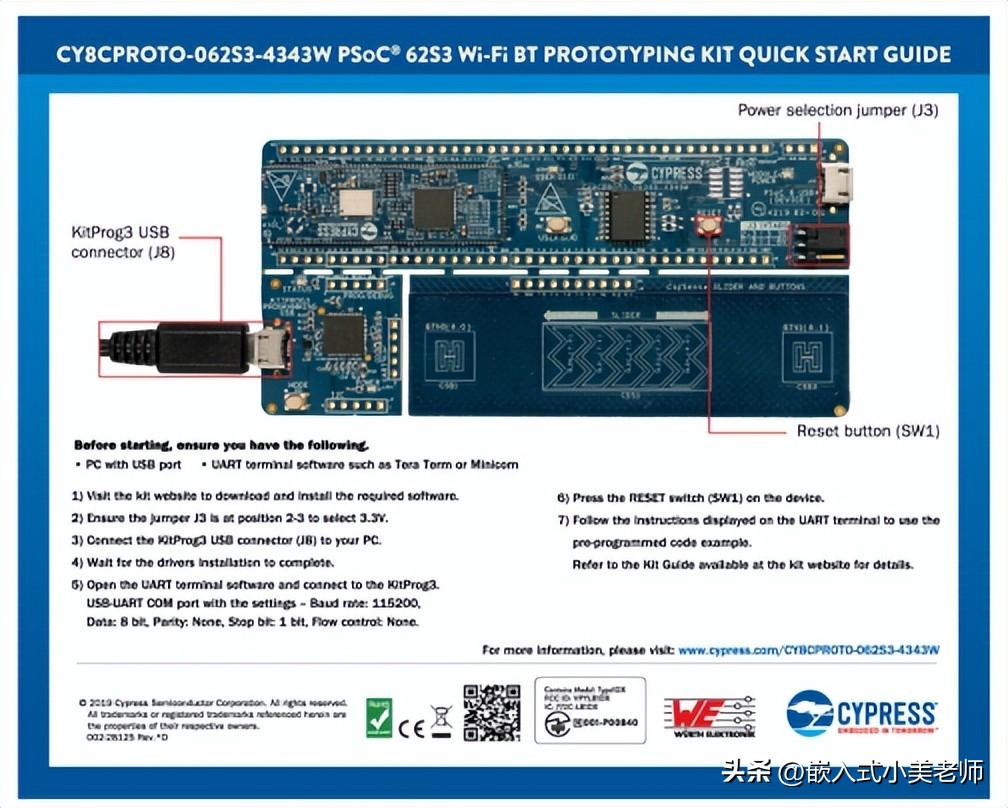

正面是板卡，反面則是快速上手指南，讓人拿到板子就能夠快速體驗。如此簡潔的包裝想必英飛凌是要把環保理念進行到底了。
淺感受：板子上的好“貨”

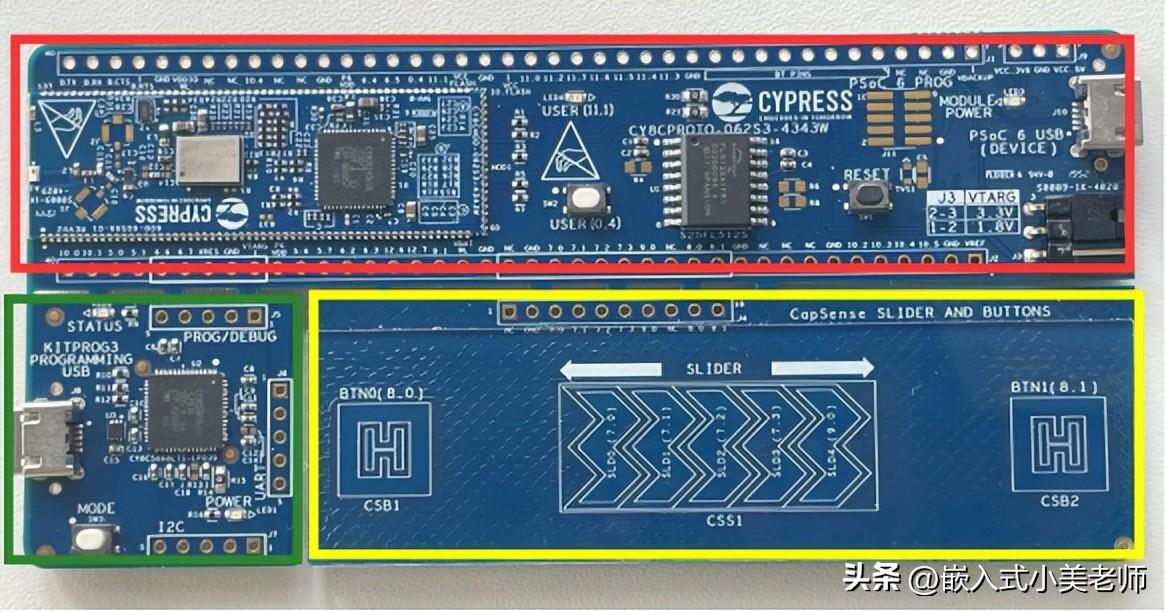

從板卡布局上看，PSoC 62S3 Wi-Fi BT分成3大塊：
其中，紅色部分是套件的核心。在子模塊上有兩個重要芯片：
一是雙核的PSoC 62 MCU，最高150MHz主頻的Cortex M4內核和最高100MHz主頻的Cortex M0+內核，還包含512KB Flash，256KB SRAM。
二是內置了的超小模塊，包含2.4 GHz Wi-Fi和藍牙功能。
在下面的底板上還有一個512Mbit 串行NOR Flash（），通過Quad SPI連接到PSoC 62 MCU，可以用于數據和代碼的加密存儲執行。
綠色部分是板載的編程/調試器——，使用行業標準的串行線調試（SWD）和JTAG協議，在DAPLink模式下支持大容量存儲編程。上的功能實現通過PSoC 5LP完成。
黃色的部分是? 觸控區域，BTN0和BTN1是兩個電容感應觸摸按鍵，SLIDER則是5段感應觸摸滑塊。既可以做成觸摸按鍵形式，也可以做成滑條，還可以做成縱向的接近感應，可以替代許多機械開關和控制，實現簡單的觸摸感應界面，可以說是為了HMI交互體驗專門定制的。
板子上還有這些資源：
1）PSoC 6 MCU和PSoC 5LP MCU的電源指示燈、復位按鍵
2）的狀態指示燈、模式選擇按鍵
3）用戶可編程LED燈、按鍵
4）2個USB接口，1個為板卡供電以及下載調試，1個接到了MCU的USB Device 口。
5）PSoC 6 MCU 電源選擇跳線，1.8V或3.3V
6）PSoC 6 MCU GPIO接口，可以連接各種外設
深度上手：觸控體驗
對于PSoC 62S3 Wi-Fi BT這個套件，妮姐最感興趣的就是觸控區域了，來吧，展示~
得益于英飛凌原廠工程師的努力，小白新手可以獲得非常詳細的例程。第一次使用PSoC 62S3 Wi-Fi BT的妮姐，愉快地開啟了板卡體驗：
第一步：?安裝
使用 開發和調試PSoC 6應用。軟件是一套工具，其中一個工具是基于Eclipse的多平臺支持配置和應用程序的集成開發環境（IDE），稱為 IDE。
是一個免費的開發生態系統，包括 IDE和PSoC 6 SDK。 IDE匯集了板級資源包、中間件和固件構建應用程序。使用 IDE，可以啟用和配置設備資源，中間件庫；編寫C源代碼；并對設備進行編程和調試。
第二步：連接板卡與PC
使用USB電纜通過J8接口將板卡連接到PC上。可以在CMSIS-DAP Bulk大容量模式（默認即可）或CMSIS-DAP HID模式或DAPLink模式下操作，CMSIS-DAP Bulk模式編程更快。模式可以通過按鈕SW3選擇，STATUS LED2狀態燈區別不同模式，比如常亮是CMSIS-DAP Bulk，以1 Hz頻率閃爍是CMSIS-DAP HID，以2Hz頻率閃爍是DAPLink。

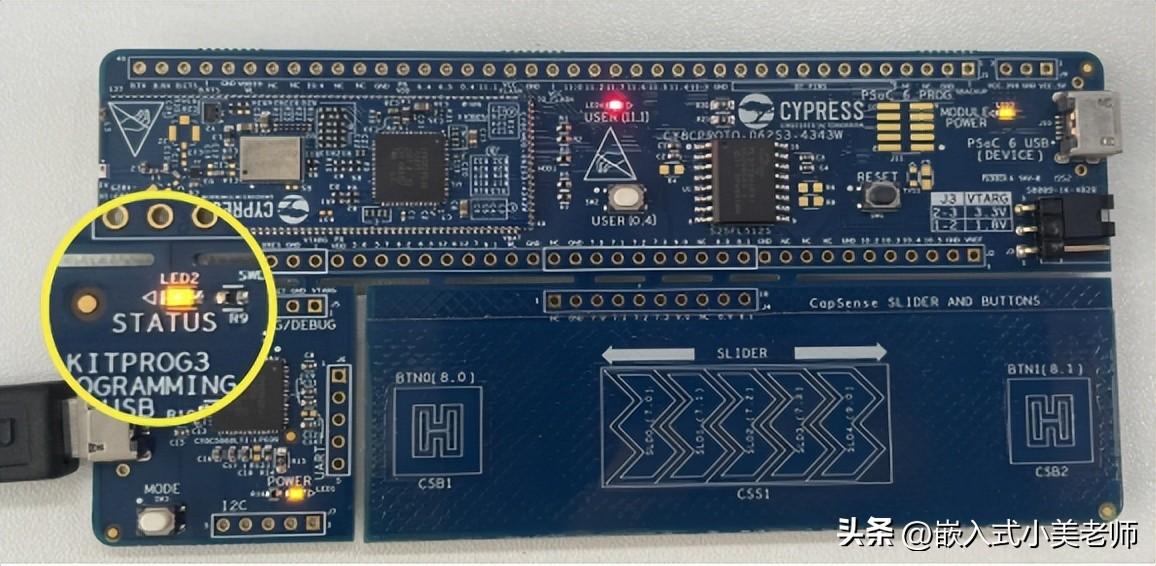

STATUS LED2常亮為CMSIS-DAP Bulk模式
第三步：新建

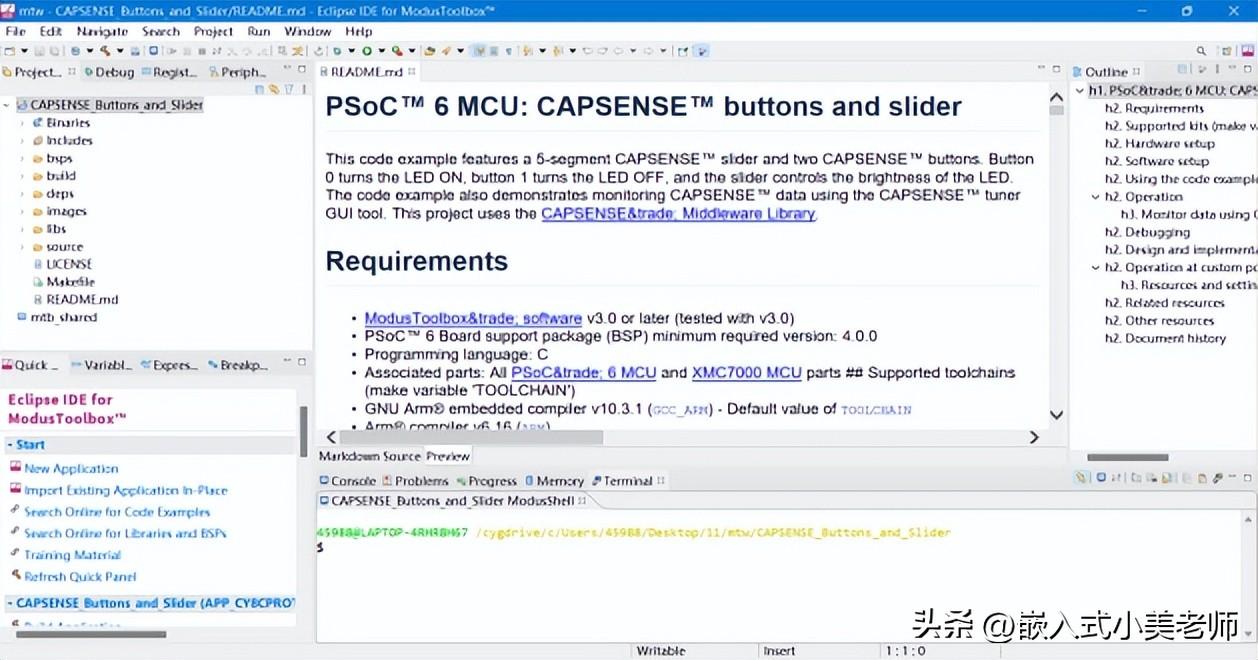

在 IDE中，將所需的代碼示例導入到新的工作區中。先選擇目標硬件：-062S3-4343W，然后選擇_Slider，等待創建成功。
在導入示例這里，能看到很多外設的示例demo，都可以創建，極大方便用戶快速體驗-062S3-4343W評估板。（注：在創建示例過程中，需要調用GitHub上的內容，建議使用VPN，會比較快。）
第四步：編譯運行

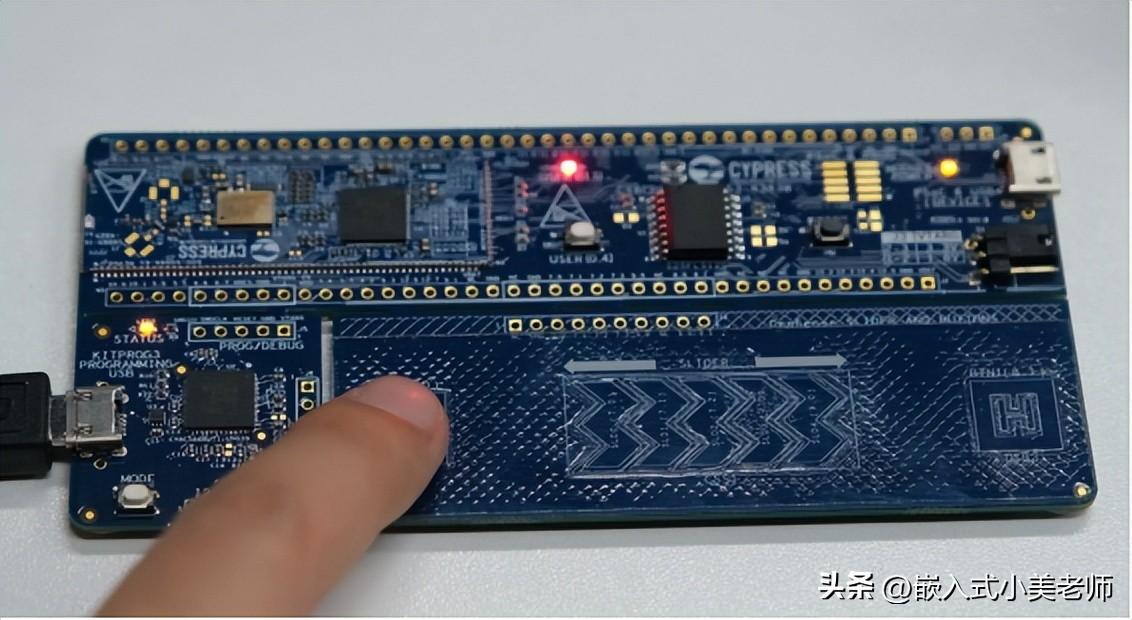

以模式，點擊運行。經過編譯之后，會下載到板卡上。5段滑條（SLIDER）和2個按鈕（BTN0、BTN1），可以控制用戶LED（LED4）的狀態。輕觸BTN0，LED4亮，輕觸BTN1，LED4滅；手指從左到右輕劃SLIDER，LED4狀態從滅逐漸明亮到常亮狀態。（演示過程見上面視頻）
除了上面的觸控實驗，PSoC 62S3 Wi-Fi BT套件上還可以體驗下面的功能：
? 板載的藍牙功能：如可以通過?Low Energy GATT配置文件遠程獲取板上的信息，比如LED的狀態等；
? 板載的Wi-Fi功能：如可以通過Cloud Manager（CCM）評估工具包，將MQTT消息發送到AWS IoT Core云端，根據滑塊的位置，發送LED亮度；
? 各種外設功能：如PWM、SPI、I2C、UART、ADC等。
以上這些功能的演示在 IDE創建例程時，都可以進行選擇體驗，而且這些僅僅是一小部分例程：
體驗總結
剛拿到板卡的時候，妮姐也和大家一樣，認為這塊板比較冷門，資料、例程等資源應該比較少。進一步了解之后發現，不管是板卡還是資源，可玩性都挺高。
嵌入式物聯網需要學的東西真的非常多，千萬不要學錯了路線和內容，導致工資要不上去！
無償分享大家一個資料包，差不多150多G。里面學習內容、面經、項目都比較新也比較全！某魚上買估計至少要好幾十。
點擊這里找小助理0元領取：加微信領取資料
? 資料齊全、例程豐富。
在英飛凌官網上，可以下載用戶指南、原理圖、PSoC 6 MCU快速上手指南等資料。在GitHub上，可以查看所有的例程demo。
? 可玩性高。
雖然板子上目前的外設資源比較少，但是基于 按鈕和滑條，可以實現很多有趣的設計，比如連接屏幕設計便攜式媒體播放器；連接智能家居，實現觸摸控制。此外，PSoC 62 MCU的GPIO Pin腳已引出，可以連接更多外設，比如攝像頭、傳感器等，進行實時控制或演示。
? 雙核加持，PSoC 6 MCU是個不錯的選擇。

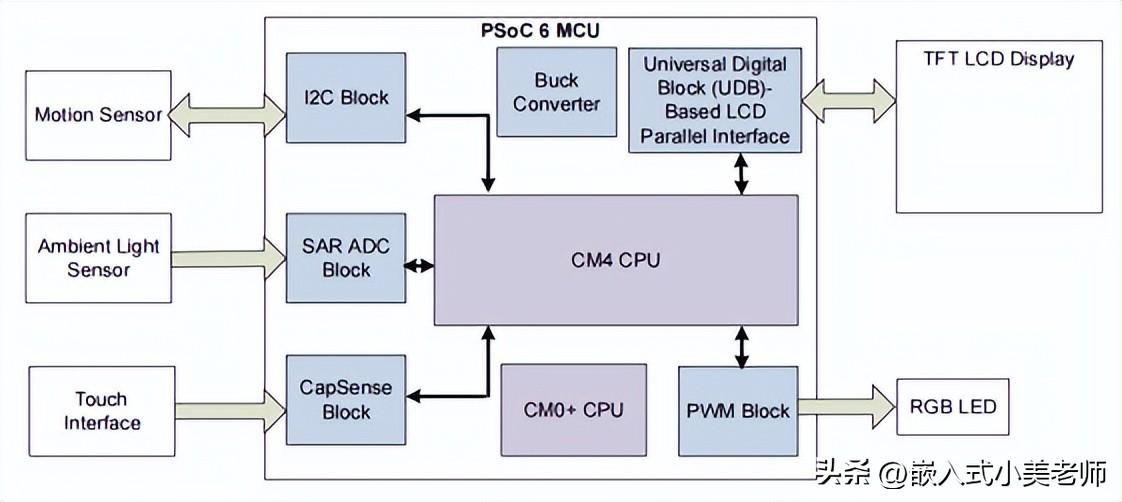

之前，不管是英飛凌，還是工程師們，都認為PSoC架構和MCU沒啥關系，這就讓PSoC顯得很“高冷”，很“另類”。但事實上PSoC大量應用于嵌入式應用領域，所以從PSoC 6開始，英飛凌開始強調PSoC架構就是MCU，是專門針對嵌入式，尤其IoT應用的MCU+平臺，即MCU+可編程模擬外圍電路+可編程數字外圍電路，比一般的MCU平臺更強大。像PSoC 6 MCU，M4內核性能強大，可以進行信息的計算、數據傳輸、無線連接及圖形顯示等功能，而M0+內核可以做到輸入輸出、控制電容觸摸、藍牙低功耗控制，其它通訊控制功能以及負責產品功能安全等。
