上周我們學習了【上】篇西門子PLC硬件和編程過程中常見的問題匯總，今天來學習一下【下】篇吧！
36、在任何時候我都可以使用全部的程序存儲區嗎？
23版CPU的新功能（運行時編程）需要占用一部分程序存儲空間。如果要利用全部的程序存儲區，對于特定的一些CPU型號，需要禁止“運行模式編程”功能。
37、如果我忘了密碼，如何訪問一個帶密碼的CPU？
即便CPU有密碼保護，你也可以不受限制地使用以下功能：
1）讀寫用戶數據
2）啟動，停止CPU
3）讀取和設置實時時鐘
如果不知道密碼，用戶不能讀取或修改一個帶三級密碼保護的CPU中的程序。
38、如何清除設置的密碼？
如果你不知道CPU的密碼，你必須清除CPU內存，才能重新下裝程序。執行清除CPU指令并不會改變CPU原有的網絡地址、波特率和實時時鐘；如果有外插程序存儲卡，其內容也不會改變。清除密碼后，CPU中原有的程序將不存在。
要清除密碼，可按如下3中方法操作：
1）在Micro/WIN中選擇菜單“PLC>Clear”選擇所有三種塊并按"OK"確認。
2）另外一種方法是通過程序“wipeout.exe”來恢復CPU的缺省設置。這個程序可在STEP7-Micro/WIN安裝光盤中找到。
3）另外，還可以在CPU上插入一個含有未加密程序的外插存儲卡，上電后此程序會自動裝入CPU并且覆蓋原有的帶密碼的程序。然后CPU可以自由訪問。
39、POU加密后我還能正常使用嗎？
POU即程序組織單元，包括S7-200項目文件中的主程序（OB1）、子程序和中斷服務程序。
POU可以單獨加密，加密后的POU會顯示一個鎖的標記，不能打開查看程序內容。程序下載到CPU中，再上載后也保持加密狀態。
西門子公司隨編程軟件Micro/WIN提供的庫指令、指令向導生成的子程序、中斷程序都加了密。加密并不妨礙使用它們。
40、我能對整個工程項目文件進行加密嗎？
使用Step7-Micro/WINV4.0以上版本，用戶可以為整個Project（項目）文件加密，使不知道密碼的人無法打開項目。
在Micro/WIN的File（文件）菜單中的（設置密碼）命令，在彈出的對話框中輸入最多16個字符的項目文件密碼。
密碼可以是字母或數字的組合，區分大小寫。
41、如何打開老版本Micro/Win創建的項目文件？
在正版/WIN軟件光盤中，都可在文件夾中找到V2.1版本的Micro/WIN安裝軟件，此版本的Micro/WIN可打開以前老版本創建的項目文件。通過它作為橋梁，另存老版本的軟件后，可在最新版本/WIN軟件中打開。
注：如果打開后發現有的網絡顯示為紅色的invalid(非法)，則可能是PLC型號太低、版本太舊了，此時可選擇高型號或者新版本的CPU。如：在命令菜單的PLC>Type中將CPU222改為CPU224。
42、如何知道自己所編程序大小？
Micro/WIN中的命令菜單中執行PLC>Compile后，在Micro/WIN下方的顯示窗口（消息輸出窗口）可找到你所編程序的大小、占用數據塊的大小等。
43、編譯出錯怎么辦？
在編譯后，如果有錯，將不能下裝程序到CPU。可在Micro/WIN下方的窗口查看錯誤，雙擊該錯誤即進入到程序中該錯誤所在處，根據系統手冊中的指令要求進行修改。
44、如何知道自己所編程序的掃描時間?
在程序運行過一次以后，可在Micro/WIN中的命令菜單中在線查看PLC>可找到CPU中程序的掃描時間。
45、如何查找所使用的程序地址空間是否重復使用？
在對程序進行編譯后，可以點擊View瀏覽條中的交叉參考（）按鈕進入，可以看到程序中所使用元素的詳細的交叉參考信息及字節和位的使用情況。在交叉參考中可直接點擊該地址，便進入到程序中該地址所在處。
46、在線監控時，在程序塊中為何指令功能塊竟然是紅色？
如果在程序編輯器中在線監控，發現有紅色的指令功能塊，說明發生了錯誤或問題。從系統手冊可以查到導致ENO=0的錯誤。如果是“非致命”故障，可以在菜單PLC>對話框中查看錯誤類型。
對于NetR/NetW（網絡讀/寫）、XMT/RCV（自由口發送/接收）、PLS等等與PLC操作系統或硬件設置有關的指令，在運行時變紅，其最可能的原因是在指令仍然在執行的過程中多次調用，或者當時通訊口忙。
47、S7-200的高速輸入、輸出如何使用？
S7-200CPU上的高速輸入、輸出端子，其接線與普通數字量I/O相同。但高速脈沖輸出必須使用直流晶體管輸出型的CPU（即DC/DC/DC型）。
48、NPN/PNP輸出的旋轉編碼器（和其他傳感器），能否接到S7-200CPU上？
都可以。S7-200CPU和擴展模塊上的數字量輸入可以連接源型或漏型的傳感器輸出，連接時只要相應地改變公共端子的接法（是電源L＋連接到輸入公共端、還是電源的M連接到公共端）。
49、S7-200能否使用兩線制的數字量（開關量）傳感器？
可以，但必須保證傳感器的靜態工作電流（漏電流）小于1mA。西門子有相關的產品，如用于PLC的接近開關（BERO）等。
50、S7-200是否有輸入、輸出點可以復用的模塊？
S7-200的數字量、模擬量輸入/輸出點不能復用（即既能當作輸入，又能當作輸出）。
51、的高速輸入輸出到底能達到100K還是200K？
新產品高速輸入中的兩路支持更加高的速度。用作單相脈沖輸入時，可以達到200KHz；用作雙相90°正交脈沖輸入時，速度可達100KHz。
的兩路高速數字量輸出速率可以達到100KHz。
52、的高速輸入（I0.3/4/5）是5VDC信號，其他輸入點是否可以接24VDC信號？
可以。只需將兩種信號供電電源的公共端都連接到1M端子。這兩種信號必須同時為漏型或源型輸入信號。
53、的高速輸出點Q0.0和Q0.1接5V電源，其他點如Q0.2/3/4是否可以接24V電壓？
不可以。必須成組連接相同的電壓等級。
54、竟然有模擬量無法濾波？
由于本體上的模擬量轉換芯片的原理與擴展模擬量模塊不同，不需要選擇濾波。
55、什么是單極性、雙極性？
雙極性就是信號在變化的過程中要經過“零”，單極性不過零。由于模擬量轉換為數字量是有符號整數，所以雙極性信號對應的數值會有負數。在S7- 200中，單極性模擬量輸入/輸出信號的數值范圍是0-32000；雙極性模擬量信號的數值范圍是-32000－+32000。
56、模擬量應該如何換算成期望的工程量值？
模擬量的輸入/輸出都可以用下列的通用換算公式換算：
Ov=【(Osh-Osl)*(Iv-Isl)/(Ish-Isl)】+Osl
其中：
Ov:換算結果
Iv:換算對象
Osh:換算結果的高限
Osl:換算結果的低限
Ish:換算對象的高限
Isl:換算對象的低限
57、S7-200模擬量輸入信號的精度能達到多少？
擬量輸入模塊有兩個參數容易混淆：
1）模擬量轉換的分辨率；
2）模擬量轉換的精度（誤差）；
分辨率是A/D模擬量轉換芯片的轉換精度，即用多少位的數值來表示模擬量。S7-200模擬量模塊的轉換分辨率是12位，能夠反映模擬量變化的最小單位是滿量程的1/4096。
模擬量轉換的精度除了取決于A/D轉換的分辨率，還受到轉換芯片的外圍電路的影響。在實際應用中，輸入的模擬量信號會有波動、噪聲和干擾，內部模擬電路也會產生噪聲、漂移，這些都會對轉換的最后精度造成影響。這些因素造成的誤差要大于A/D芯片的轉換誤差。
58、為什么模擬量是一個變動很大的不穩定的值？
可能是如下原因：
1）你可能使用了一個自供電或隔離的傳感器電源，兩個電源沒有彼此連接，即模擬量輸入模塊的電源地和傳感器的信號地沒有連接。這將會產生一個很高的上下振動的共模電壓，影響模擬量輸入值。
2）另一個原因可能是模擬量輸入模塊接線太長或絕緣不好。
可以用如下方法解決：
1）連接傳感器輸入的負端與模塊上的公共M端以補償此種波動。（但要注意確保這是兩個電源系統之間的唯一聯系。）
背景是：模擬量輸入模塊內部是不隔離的；共模電壓不應大于12V；對于60Hz干擾信號的共模抑制比為40dB。
2）使用模擬量輸入濾波器。
59、EM231模塊上的SF紅燈為何閃爍？
SF紅燈閃爍有兩個原因：模塊內部軟件檢測出外接熱電阻斷線，或者輸入超出范圍。由于上述檢測是兩個輸入通道共用的，所以當只有一個通道外接熱電阻時，SF燈必然閃爍。解決方法是將一個100Ohm的電阻，按照與已用通道相同的接線方式連接到空的通道；或者將已經接好的那一路熱電阻的所有引線，一一對應連接到空的通道上。
60、什么是正向標定、負向標定？
正向標定值是3276.7度（華氏或攝氏），負向標定值是-3276.8度。如果檢測到斷線、輸入超出范圍時，相應通道的數值被自動設置為上述標定值。
61、熱電阻的技術參數不是很清楚，如何在DIP開關上設置類型？
應該盡量弄清除熱電阻的參數。否則可以使用缺省設置。
62、EM235是否能用于熱電阻測溫？
EM235不是用于與熱電阻連接測量溫度的模塊，勉強使用容易帶來問題。建議使用模塊。
63、S7-200的模擬量輸入/輸出模塊是否帶信號隔離？
不帶隔離。如果用戶的系統中需要隔離，請另行購買信號隔離器件。
64、模擬量信號的傳輸距離有多遠？
電壓型的模擬量信號，由于輸入端的內阻很高（S7-200的模擬量模塊為10兆歐），極易引入干擾，所以討論電壓信號的傳輸距離沒有什么意義。一般電壓信號是用在控制設備柜內電位器設置，或者距離非常近、電磁環境好的場合。
電流型信號不容易受到傳輸線沿途的電磁干擾，因而在工業現場獲得廣泛的應用。
電流信號可以傳輸比電壓信號遠得多的距離。理論上，電流信號的傳輸距離受到以下幾個因素的制約：
1）信號輸出端的帶載能力，以歐姆數值表示（如700Ω）
2）信號輸入端的內阻
3）傳輸線的靜態電阻值（來回是雙線）
信號輸出端的負載能力必須大于信號輸入端的內阻與傳輸線電阻之和。當然實際情況不會完全符號理想的計算結果，傳輸距離過長會造成信號衰減，也會引入干擾。
65、S7-200模擬量模塊的輸入/輸出阻抗指標是多少？
模擬量輸入阻抗：
電壓型信號：≥10MΩ
電流型信號：250Ω
模擬量輸出阻抗：
電壓型信號：≥5KΩ
電流型信號：≤500Ω
66：模擬量模塊的電源指示燈正常，為何信號輸入燈不亮？
模擬量模塊的外殼按照通用的形式設計和制造，實際上沒有模擬量輸入信號指示燈。凡是沒有印刷標記的燈窗都是無用空置的。
67：為何模擬量值的最低三位有非零的數值變化？
模擬量的轉換精度為12位，但模塊將數模轉換后的數值向高位移動了三位。如果將此通道設置為使用模擬量濾波，則當前的數值是若干次采樣的平均值，最低三位是計算得出的數值；如果禁用模擬量濾波，則最低三位都是零。
68、EM231TC是否需要補償導線？
EM231TC可以設置為由模塊實現冷端補償，但仍然需要補償導線進行熱電偶的自由端補償。
69、EM231TC模塊SF燈為何閃爍？
如果選擇了斷線檢測，則可能是斷線。應當短接未使用的通道，或者并聯到旁邊的實際接線通道上。或者輸入超出范圍。

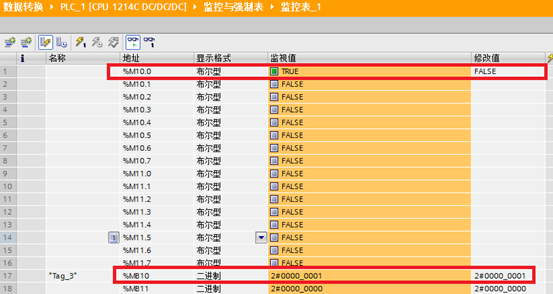

70、M區數據不夠用怎么辦？
回答：有些用戶習慣使用M區作為中間地址，但S7-200CPU中M區地址空間很小，只有32個字節，往往不夠用。而S7-200CPU中提供了大量的V區存儲空間，即用戶數據空間。V存儲區相對很大，其用法與M區相似，可以按位、字節、字或雙字來存取V區數據。例：V10.1，VB20， VW100，VD200等等。
71、我如何知道S7-200CPU的集成I/O和擴展I/O尋址？
S7-200編程時不必配置I/O地址。
S7-200擴展模塊上的I/O地址按照離CPU的距離遞增排列。離CPU越近，地址號越小。
在模塊之間，數字量信號的地址總是以8位（1個字節）為單位遞增。如果CPU上的物理輸入點沒有完全占據一個字節，其中剩余未用的位也不能分配給后續模塊的同類信號。
模擬量輸出模塊總是要占據兩個通道的輸出地址。即便有些模塊（EM235）只有一個實際輸出通道，它也要占用兩個通道的地址。在編程計算機和CPU實際聯機時，使用Micro/WIN的菜單命令“PLC>”，可以查看CPU和擴展模塊的實際I/O地址分配。
