本文是AI框架分析專欄的第五篇，總體目錄參見：
AI框架的演進趨勢和的構想：
金雪鋒：AI框架的演進趨勢和的構想
數據處理其實在AI的訓練和推理中占了很大的比重，但是業界在這一塊的分析比較少，本文期望通過實踐給大家一些參考。
AI框架中的數據處理
在構建深度學習模型時，數據處理是我們最先面臨的挑戰。任務開始之前，由于數據量受限，或者為了得到更好的結果，通常需要進行數據增強操作，來獲得能使網絡受益的數據輸入。典型的訓練數據處理流程如下圖所示：
加載：指從各種異構存儲中將訓練數據加載到內存中，加載時涉及數據的訪問、解析等處理；
Shuffle：訓練一般是多個epoch，通過shuffle打亂數據集不同epoch的數據排序，防止訓練過擬合。如果數據集支持隨機訪問，則只需按不同順序隨機選擇數據就可以非常有效地進行混洗shuffle。如果數據集不支持隨機訪問（或僅部分隨機訪問像多個文件對象），那么一個子集的數據可以加載到一個特殊的混洗緩沖區shuffle buffer中。
map：完成訓練數據的處理，包括圖像類數據增強、Text類分詞等處理。其中，數據增強是一種創造有著不同方向的“新”數據的方法，一是從有限數據中生成“更多數據”，二是防止過擬合。
batch：訓練時一般都是使用mini-batch的方式，即一個批次訓練少量數據；batch算子負責構造一個批次的數據發送給訓練；
repeat：可以通過repeat的方式增加訓練的總數據量；一次repeat就是加載一遍整個訓練集。
模型在進行推理時，同樣會涉及到數據處理，典型的過程如下圖所示：
**
**
推理過程的數據處理，將一張圖片進行解碼、縮放、中心截圖、歸一化、通道變換等操作后，送入模型中進行推理并得到結果。與訓練相比，推理時的數據轉換基本一致，不同的是推理時一般加載單樣本進行處理，而非數據集。
本文將重點分析AI框架在數據處理時面臨的挑戰以及的解決思路。
難點與挑戰2.1 數據處理的高效性
當前各AI框架的數據處理主要利用CPU運算，訓練則利用GPU/AI芯片，兩者是并行的。理想情況下，應該在每輪迭代開始前，就準備好完成增強之后的數據，保持訓練過程持續地進行。然而在實際的訓練中，很多時候數據處理成為了阻礙性能提升的瓶頸：或是因為從存儲中讀取數據的速度不足（I/O bound），或是因為數據增強操作效率過低（CPU bound）。
根據黃氏定律，GPU/AI芯片的算力每一年會提升一倍，相比于即將失效的摩爾定律，AI芯片的算力提升速度會遠大于CPU。模型迭代計算效率的不斷提升，對數據處理也提出了更高的要求：數據處理過程必須足夠高效，才能夠避免GPU/AI芯片因為等待訓練數據而空閑。
2.2 數據處理的靈活性
數據處理的靈活性挑戰主要體現在以下兩個方面：
目前已知常用的開源數據集有幾百種，每種由不同的組織/機構來產生，有各自的格式與組織方式。根據深度學習任務的不同，每種類型的輸入也有自身的特點。以圖像為例，其包含類型、長、寬、大小等屬性信息，每張訓練圖像被標記成某一個類別，這些圖像及其對應類別的列表數據被用來進行分類等訓練；以音頻為例，通過訓練可以直接將語音轉換為文字，進一步作為智能AI的輸入，完成語義理解及指令性操作。
在數據集加載時，如何支持種類繁多的圖像、文本、音頻、視頻格式，屏蔽IO差異并將其映射到內存結構中進行下一步處理，是AI框架重點需要解決的問題。
例如CV類場景，圖像作為網絡的輸入，需要保證一定的一致性（如：大小、通道數、歸一化等），也需要有一定的泛化能力（如：鏡像、旋轉、混合、顏色變換等），才能使訓練得到的模型具有更好的精度。研究已經證明，采用不同的數據處理邏輯，訓練得到的模型精度會有明顯的不同。

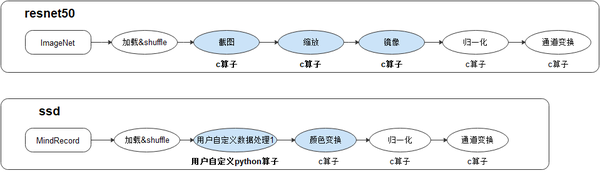

以和ssd為例，數據處理過程對比如下：
其中既涉及到經典的數據處理邏輯，又包含了用戶自定義的處理過程。AutoML和動態shape等場景，也對數據處理的靈活性提出了更高要求。所以，提供更多、更靈活的數據處理機制，也是框架需要重點考慮的。
2.3 端云統一
網絡訓練生成的模型文件中，記錄了訓練時的計算圖及權重信息，但是數據處理過程往往沒有統一存儲到模型中，這就導致AI工程師在使用模型進行推理時，需要重新編寫數據處理代碼，十分不便。
在端側場景下，CPU和內存資源往往比較少，在提供數據處理的能力時，要求API盡可能簡單、輕便，以最少的資源占用獲得最快的執行效率。同時，需要AI框架提供的庫盡可能的小。所以，使用云化場景提供的數據處理機制（啟動慢、資源占用大）就不是特別適用。如何在不同的場景下提供最合適的數據處理方法是AI框架面臨的挑戰。
典型的云側場景與端側場景資源對比如下：
資源
云側
端側
CPU
100+核
4核-8核
內存
250G-750G
3G-8G
Device
GPU/
CPU/
設計思考3.1 設計目標與思路
的設計中，充分考慮了數據處理的高效性、靈活性以及在不同場景下的適配性。整個數據處理子系統分為以下模塊：
API：數據處理過程在中以圖的形式表示，稱為“數據圖”。對外提供Python API來定義數據圖，內部實現圖優化和圖執行。
整個數據加載和預處理的流程實現為多步并行流水線（data ），包括：
Adaptor：將上層語言（如Python）構建的數據圖，轉換為下層可執行的C++數據圖（ tree）
：數據圖優化器
Runtime：運行優化后 tree的執行引擎
數據集算子（dataset ）： tree中的某個節點，對應數據處理流水線中的一步具體操作，比如從文件夾加載訓練數據的算子，做各種數據增強的Map算子，Repeat算子等。
數據增強算子（data ）：也可稱為tensor算子，是對某個tensor變換的，比如Decode，Resize，Crop，Pad等，通常是被dataset 中的Map算子調用。
數據增強后的結果，通過隊列和前向反向計算系統相連。下面將介紹這套子系統如何達到極致的數據處理性能。
3.2 極致的處理性能
相比于業界其他框架，采用了多段并行流水線（multi-stage ）的方式來構建數據處理。這種架構一方面可以更加細粒度地規劃CPU等計算資源的使用，另一方面天然支持各段使用異構硬件進行流水處理，從而提高數據處理過程的吞吐量。如上圖所示，每個數據集算子（inline除外）都包含一個輸出：由一組阻塞隊列和計數器組成的保序緩沖隊列。每當一個數據集算子完成一塊緩存數據的處理，這個算子會將這塊緩存推送到自身的輸出。下游的數據集算子會從上游的輸出里取出緩存進行后續處理。這種機制的優勢包括：
數據集加載、map、batch等操作以任務調度機制來驅動，每個操作的任務互相獨立，上下文通過來實現；每個操作均可以實現細粒度的多線程/多進程并行加速。數據框架為用戶提供調整算子線程數/多進程處理的接口，可以靈活控制各個節點的處理速度，進而實現整個數據處理性能最優；支持用戶對其大小進行設置，在一定程度上可以有效的控制內存的使用率，適用于不同網絡對于數據處理速度的要求。

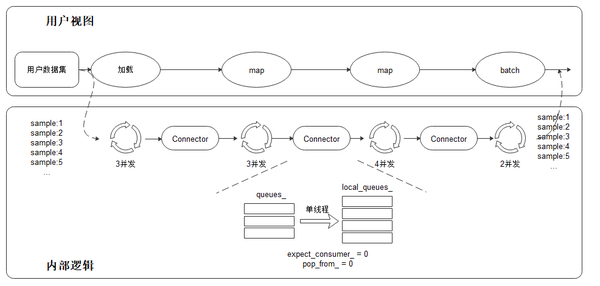

在這種數據處理機制下，對輸出數據進行保序處理是保證訓練精度的關鍵。保序意味數據處理流水線運行時，同樣順序的原始數據輸入，需要保證數據處理完成后，得到同樣順序的數據輸出。采用輪詢算法來保證多個線程數據處理的有序性：
在上面的數據處理示例中，保序操作發生在下游map操作（4并發）的取出操作（單線程執行）中，其以輪詢的方式取出上游隊列中的數據。內部有兩個計數器expect\\_記錄已經有多少個從queues\_中取了數據，pop\_from\_記錄了哪個內部阻塞隊列將要進行下一次取出。expect\\_以個數取余，而pop\_from\_以個數取余。在expect\\_再次為0時，說明所有的local\_queues\_已經都處理上一批任務，然后繼續下一批任務分配及處理，進而實現了上游至下游map操作的多并發保序處理。

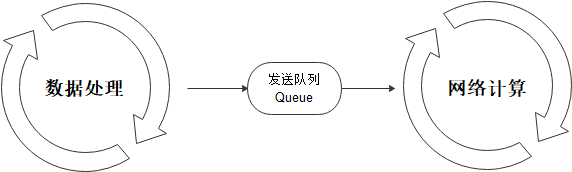

數據會不斷地進行數據處理，并把處理后的數據發送到device側的緩存；當一個step執行結束后，會直接從device的緩存中讀取下一個step的數據。
數據處理：負責將數據集處理成網絡需要的輸入，并傳遞給發送隊列中，保證數據處理的高效取可；
發送隊列Queue：維護數據列隊，保證數據處理與網絡計算過程互不影響，實現橋梁的作用；
網絡計算：從發送隊列中獲取數據，用于迭代訓練。
以上三者各司其職，相互獨立，構筑整個訓練過程中。這樣，只要數據隊列不為空，模型訓練就不會因為等待訓練數據而產生瓶頸。
當數據集的size較大時，無法全部加載到memory cache，此時訓練中的部分數據需要從磁盤讀取，可能會遇到I/O瓶頸，增大每個epoch的cache命中率就顯得尤為關鍵。傳統的緩存管理策略采用LRU策略，沒有考慮深度學習數據的讀取特點：在不同的epoch之間數據是重復讀取的，而在同一個epoch中隨機讀取。每條數據的讀取概率都是相同的，因此哪個數據被緩存并不是最重要的，已經cache的數據在被使用之前不被換出更加重要。針對這個特點，我們使用了一個簡單高效的緩存算法：數據一旦被緩存，就不會從cache中被換出。
在數據圖優化的過程中，會根據流水線結構自動生成緩存算子，既可以緩存原始數據集，也可以緩存數據增強處理后的結果。
3.3 靈活的定制能力
整個數據處理中，用戶往往需要特定的處理邏輯，這些處理邏輯有其特殊性，無法固化到框架中。因此，框架需要具備開放的能力，讓用戶能夠訂制不同的數據處理邏輯。提供了靈活的數據集加載方式、豐富的數據處理算子、自動數據增強、數據動態Shape、數據處理等機制等供開發人員在各種場景使用。
針對數據集種類繁多、格式與組織各異的難題，提供了三種不同的數據集加載方式：
1）如果用戶使用常用數據集，那么可以使用內置的API接口直接進行加載。實現了包括、、、、、等數據集的C++ IO Reader加載，在保證性能的同時，實現了數據集的開箱即用。
2）用戶將數據集轉換為數據格式，即，然后通過的API進行加載?？梢詫⒉煌臄祿袷綒w一化，有聚合存儲、高效讀取、快速編解碼、靈活控制分區大小等多種優勢。
3）如果用戶已經有自己數據集的Python讀取類，那么可以使用的 API調用該類實現數據集加載。這種方式可以快速集成已有代碼，改動最小，但因為是Python IO Reader，需要額外關注數據加載性能。

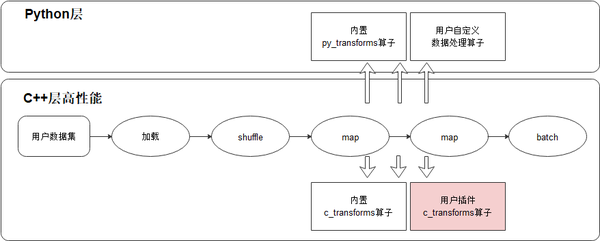

內置了豐富的數據處理算子。這些算子可以分為C層以及Python層，C層算子能提供較高的執行性能；Python層算子可以很方便集成第三方包完成數據處理的功能，但是性能較低，好處是易開發易使用。支持用戶擴展自定義的數據處理算子，用戶可以開發C層算子代碼，編譯后以插件的形式注冊到的數據處理中進行調用。

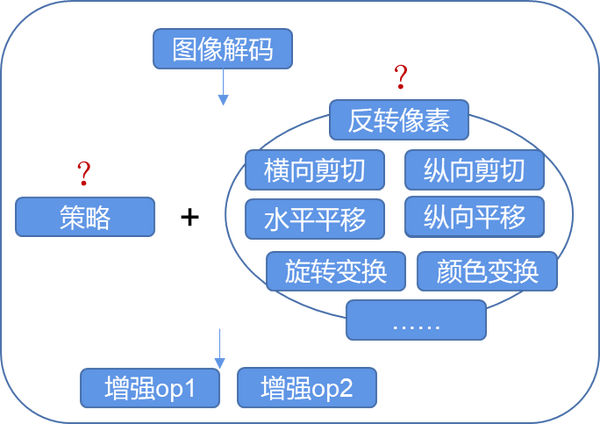

提供了基于特定策略自動對圖像進行數據增強處理的機制：通過基于概率或者回調參數的數據增強策略，可以實現算子自動選擇執行，達到訓練精度提升的目的。
例如對 數據集，自動數據增強最終搜索出的方案包含 25 個子策略組合，每個子策略包含兩種變換，針對每幅圖像都隨機的挑選一個子策略組合，然后以一定的概率來決定是否執行子策略中的每種變換。
這些策略包括：
y - 多批概率算子，隨機選擇其中一批執行
- 多個算子選擇其中一個執行
-基于某個概率執行這批算子
**
**
通過自動數據增強操作，在數據集上可以提升1%左右的訓練精度。
通過 per\_batch\_map支持用戶自定義控制輸出不同Shape的訓練數據，滿足網絡需要基于不同場景調整數據Shape的訴求。
用戶自定義數據Shape生成邏輯udf，如：第n個step生成shape為(x,y,z,...)的數據；通過batch(…, per\_batch\_map=udf)將第一步定義的邏輯生效，最終得到不同Shape訓練數據。
通過機制實現根據訓練結果動態調整數據增強的邏輯，為數據增強過程提供更靈活的操作。
支持用戶基于數據處理提供的（包含epoch開始、step開始、step結束、epoch結束等）實現自己的數據增強邏輯UDF，并將其添加至map操作中，以實現更靈活的數據增強操作。
3.4 端云統一架構
MindIR是基于圖表示的函數式IR，其最核心的目的是服務于自動微分變換。自動微分采用的是基于函數式編程框架的變換方法，因此IR采用了接近于ANF函數式的語義。

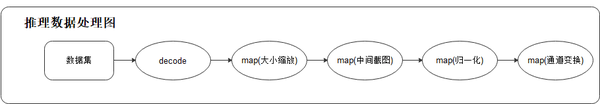

推理數據圖典型的場景為：數據集樣本大小縮放、中間截圖、歸一化、通道變換。

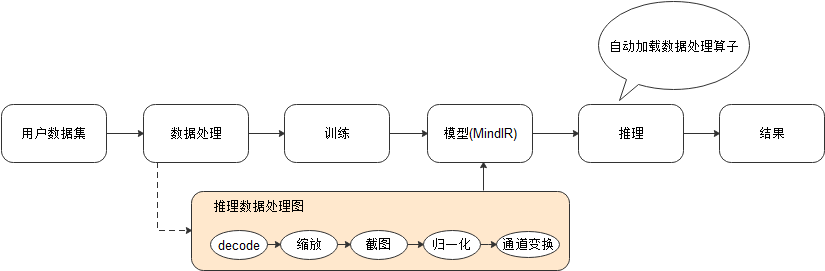

我們將推理數據圖以子圖的方式保存至生成的模型文件（MindIR）中，那么在推理時，可以通過統一的接口加載模型中數據處理流程，自動進行數據處理得到模型需要的輸入數據，簡化用戶的操作，提升易用性。
云側訓練時，可以被使用的資源往往比較充裕，數據處理在運行過程中是會占用比較多系統資源（CPU和內存），以為例，訓練過程中CPU占用20%，內存占用30-50G，這顯然在端側是不可被接收的，并且數據處理在初始化時啟動會慢些，這也不適用于端側需要快速啟動、多次訓練/推理的前提條件。故：基于現有數據處理算子，提供一套更輕量化、更適用于端側的API，解決云化場景數據處理不適用于端側的問題。

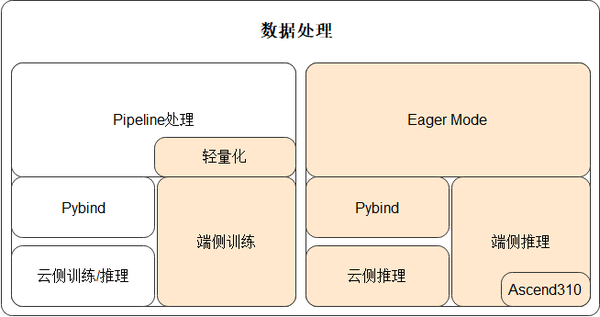

基于調整架構，支持數據處理單算子獨立使用（Eager Mode），支持各種場景推理，提供給AI開發人員更大的靈活性；同時，將輕量化，實現基于Pull Base的輕量化，減少資源占用并且處理速度快。
通過上述兩種方法，保證了統一的數據處理架構支撐多種不同的應用場景。
未來計劃
在未來，將繼續完善數據處理的易用性，提供更豐富的算子和內置數據集。與此同時，探索大規模數據處理的加速技術，包括：
當前各數據增強算子使用的處理線程數目由用戶手工配置，對用戶的調優經驗要求極高。通過自適應判斷瓶頸，由框架給各個數據增強算子合理分配CPU資源，可以在訓練過程中動態優化數據處理性能，免去用戶繁瑣的調優過程。
當前的數據處理操作在CPU執行，一旦出現瓶頸，帶來AI芯片/GPU等待空閑，用戶無法充分利用所有硬件的計算能力。期望構建用戶無感知的異構硬件資源調度能力：通過監測硬件資源使用，完善Ascend/GPU上的數據處理算子，采用代價模型自適應地將數據處理任務調度至合適的資源，實現異構硬件的充分利用。
當前如GPT-3等網絡的訓練需要使用超大規模數據集，這些數據難以在本地存儲，直接從OBS讀取會受網絡IO限制而影響性能。與此同時，在AutoML場景下，用戶經常在集群中運行同一類模型的多個作業（只是超參設置不同），每個作業獨立進行數據加載和處理效率極低。期望構建分布式緩存能力，加速這些場景下的數據處理。

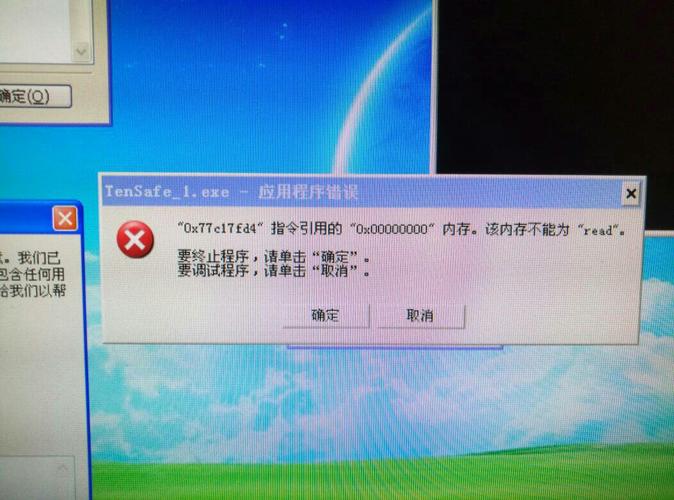

ETDCtrl.exe應用程序錯誤“OX00000000"指令引用的“OX00000000"內存。該內存不能為“read".怎么解決？
