【精選】中波應急廣播覆蓋網構建方案研究
朱興華 貴州省廣播電視局七一八臺
第一作者簡介：
朱興華（1964—），正高級工程師，貴州省廣播電視局七一八臺臺長，主要研究廣播無線傳輸與覆蓋技術，以及發射臺站數字化、智能化和智慧化技術。
NO.0
引言
用現有的中波廣播無線覆蓋網資源進行應急廣播建設，只需增加少量設備并對監管平臺和中波發射臺等進行技改，就能實現應急廣播信息的無線覆蓋。中波應急廣播無線覆蓋具有遠距離、跨區域、大范圍的特點，能在發生斷電、斷網、通訊中斷的極端情況下傳送信息，在國家戰備、突發事件、應急救災中發揮不可替代的作用。中波應急廣播突顯無線、戰備、備份的重要作用，所以，有必要利用現有的中波覆蓋網開展應急廣播建設，構建抗毀能力強的中波應急廣播覆蓋網。
NO.1
中波應急廣播技術
《中波調幅廣播應急廣播技術規范》（GD/J 084-2018）對中波應急廣播技術作了明確規范，中波應急廣播信號調制方式采用中心頻率 fc=2kHz、頻偏 ±1kHz、碼率為 4kbps 的 MSK 調制方式。信號由前導頻、MSK 調制信號和 1/5 幅度的后導頻構成。前導頻：頻率 fc，時長為 8 個正弦波周期。MSK 調制信號：中心頻率為 fc，頻偏為 ±1kHz。后導頻：頻率為 fc，幅度為前導頻幅度的 1/5，時長為 8 個正弦波周期。信號幅度取值為日常中波播出音頻信號幅度的 80% 到 100% 之間。信號產生過程中應保持各部分波形和相位連續[1]。采用 MSK 調制的中波應急廣播優點是：按照頒布的《中波調幅廣播應急廣播技術規范》標準建設沒有偏差，建設經費投入相對少，不用改造中波發射機。缺點是：MSK 指令會中斷正常播出的廣播信號，接收端在信噪比低于15dB 時，信號弱的地方 MSK 正確解碼成功率較低，夜晚由于電離層不穩定，中波接收的信噪比較差，信噪比低的地方影響 MSK 正確解碼。
如果將 DRM 無線數字廣播技術應用于中波應急廣播，DRM 應急廣播方式能做到全數字化，實現文本、圖片和語音等信息處理數字化，應急信息與廣播信號和其他信息能同步傳輸發射。在不中斷正常廣播信號的同時還能使中波廣播增加數字化信息服務，極大地拓展了中波廣播大眾文化服務范圍，這是數字化的顯著優點。DRM 應急廣播能傳送的數據包括圖片、文本、控制信令和離線語音等，終端不再是單一的音頻收聽設備，還可以是戶外 LED 大屏、多媒體移動終端等，終端解碼后的音頻質量也非常好，不低于調頻信號音質。目前 DRM 用于應急廣播還沒有國家技術標準，改建資金投入大，DRM 應急廣播技術還在研究中。
NO.2
中波應急廣播系統構成
中波臺由省級政府的廣播電視局管理，中波應急廣播是利用現有的中波廣播覆蓋系統，通過技術改造來實現應急消息播發功能，使中波廣播具備應急消息發布特殊用途。以現有的省級廣播電視監管系統平臺，來介紹中波應急廣播系統構成。
2.1 中波應急廣播系統構成
省級應急廣播指揮平臺建在省局廣播電視安全指揮中心，省應急廣播監管調度平臺建在省局廣播電視監測中心，安裝應急廣播服務器來構建平臺。政府應急管理部門的應急信息由網絡傳送至應急廣播平臺，經平臺處理后傳送到省應急廣播監管調度平臺，省級中波應急廣播系統構成圖如圖 1所示。

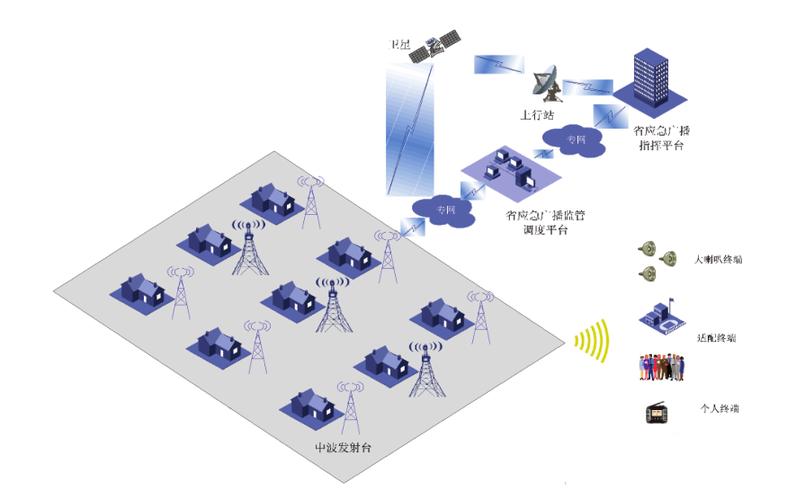

圖1 省級中波應急廣播系統構成圖
國家應急廣播信令通過光纜（或衛星）傳輸?shù)绞?yīng)急廣播指揮平臺、省應急監管調度平臺，省應急信息通過專網傳送到省應急廣播指揮平臺，再送省應急監管調度平臺，市、縣應急廣播信息通過廣電專網送到省應急廣播監管調度平臺。各級政府應急信息匯聚到省應急廣播監管調度平臺，經省應急廣播指揮平臺審核后，信息經監管調度平臺編碼處理，按需要將信令分發到各發射臺發射出去，實現控制區域的應急信息無線傳輸覆蓋，在縣、鄉、村前端喚醒播發。應急廣播播出優先順序是根據事件級別來確定的，收到的應急廣播消息是按照消息級別和開始時間來排序的，對同一覆蓋區域的同一時刻，只播發級別最高、開始時間最近的一條應急廣播消息。應急廣播事件級別劃分：1 級（特別重大）；2 級（重大）；3 級（較大）；4 級（一般）。應急廣播事件類型見《國家應急平臺體系信息資源分類與編碼規范》。
應急廣播的關鍵技術是發射臺應急廣播信息自動接入與播控，核心技術是發射臺與省應急監管調度平臺實現數據交互及適配。省應急監管調度平臺將應急廣播信令通過廣電專用傳輸鏈路分發至發射臺，應急廣播適配系統接收和解析平臺發來的應急廣播信息，適配系統干預正常播出的廣播節目，將信道切換到應急廣播信息通道，將應急廣播信息通過發射機發射出去。中波應急廣播信息傳輸鏈路圖如圖 2所示。
圖2 中波應急廣播信息傳輸鏈路圖
2.2 中波臺應急廣播系統構成
中波臺應急廣播系統由應急廣播適配系統和發射臺播控系統共同組成。發射臺播控系統有控制臺、信源前端、發射機、傳輸饋線、天調網絡、發射天線等。需增加應急廣播適配器、應急廣播解調器、應急廣播服務器、指標監測前端和應急廣播客戶端，并對發射系統進行適配技術改造，對設備設施技術參數進行調整。中波臺要實現對應急廣播信息的接收和處理，需安裝應急廣播適配器，增配具有應急廣播優先切換功能的音頻切換器，還需對設備、設施進行相應的技術改調。應急廣播適配器能解析平臺發來的應急廣播信息，還能管理系統內的應急廣播信息生命周期，向應急廣播平臺反饋應急廣播信息處理結果。中波臺應急廣播系統結構圖如圖 3所示。

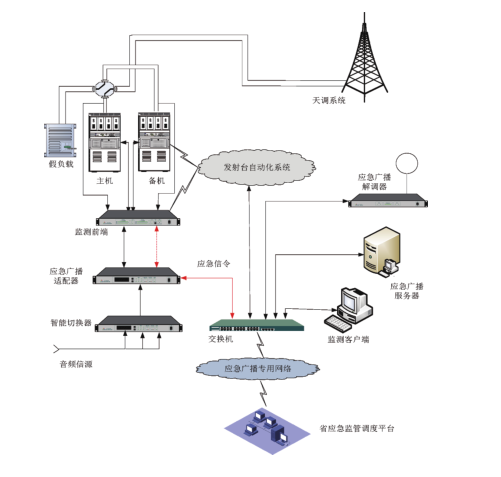

圖3 中波臺應急廣播系統結構圖
應急廣播適配系統的功能有應急信息接收、身份認證、信令解析、應急節目解碼、終端指令二次調制（MSK 調制），還有入機基帶信號切換、發射機控制、應急廣播接收解調、身份認證和內容一致性比對等。為了實時掌握應急廣播發射系統工作狀態和指標參數，還配有應急廣播發射機技術指標監測系統。信息處理流程：首先對應急廣播數據幀進行 FEC編碼，本標準采用的 FEC 編碼方式為 LDPC 編碼，碼率為1/2。將編碼后的數據封裝成編碼幀，由三部分?jǐn)?shù)據構成一幀：64 比特 PN 序列作為幀頭，加上 FEC 編碼后的數據，最后加上 2 比特 1 作為幀尾。封裝后，進行 MSK 調制，調制后的信號加上前導頻和后導頻，送至中波發射機進行 AM 調制并發射[2]。
NO.3
中波應急廣播設備
3.1 中波臺應急廣播設備
中波發射臺應急廣播適配系統的設備主要有應急廣播適配器、服務器、客戶端、解調器和指標監測前端，它們與機房播控平臺的自動化播控系統設備共同組成整個應急廣播播控系統。下面介紹適配系統的主要設備功能。
3.1.1 應急廣播適配器
中波應急廣播適配器的全稱為應急廣播驗證適配編碼調制切換器，簡稱適配器。適配器是應急廣播系統的核心設備，向上與上平臺應急廣播監管調度平臺對接，進行數據傳輸與交互，執行應急廣播信令的任務，向下與下平臺發射臺自動化播控系統對接，控制自動化播控系統將應急廣播信息自動播出，在信息播出的同時獲取播出發射機技術參數，評估應急廣播播出效果并上傳數據。適配器主要有以下功能：
1. 應急廣播驗證適配功能
適配器能為發射臺應急廣播適配提供兩路在物理層面相互獨立的以太網接口，能獨立接收兩類路由途徑的應急廣播信息，保證應急廣播鏈路的冗余備份，確保應急廣播信息傳輸鏈路的安全。適配器內置身份認證體系，可以根據國家保密標準對應急廣播信令進行身份認證，支持并符合 GD/J082-2018《應急廣播消息格式規范》和 GD/J083-2018《應急廣播平臺接口規范》。適配器系統采用 FPGA+MUC 結構，使用TS over IP 傳輸技術，由于 TS 流碼采用長度固定的包結構，當傳輸誤碼破壞了某一 TS 包的同步信息時，接收機可在固定的位置檢測它后面包中的同步信息，從而恢復同步，避免信息丟失，所以，TS 碼流傳輸具有很強的抵抗誤碼的能力，應急廣播信息使用 TS OVER IP 技術傳輸安全性高。系統主要由 TS 接收模塊、IP 包封裝模塊、IPCHK 模塊、DMA 模塊、EMIF 接口模塊等組成。其中，TS 接收模塊、接口模塊及 MAC 模塊由 FPGA 來實現；IP 包封裝模塊、IPCHK 模塊、片選模塊及 DAM 控制模塊在 MCU 中實現。通過這些模塊的協調配合，實現 TS 流的接收、網絡協議傳輸、系統內各模塊通信等功能，能對不同的應急廣播信息、信令進行解析。
TS OVER IP 就是將 TS 流在以太網上傳輸，并遵循一定的 IP協議，最大程度滿足了高效性和可行性的要求，通過對數據和控制復合網絡通信接口的解析，能解碼還原應急廣播信令和音頻信息。應急廣播驗證適配器有自動化代碼相似性檢測系統 MISIM，用以判斷兩段代碼的相似性，MISIM 可以對不完整的代碼片段進行評估，當檢測到不完整的、有 bug 的代碼時，就會選出功能一樣的、沒有 bug 的代碼替換原來的代碼，達到應急信息的高安全性要求。內置的 SD 卡能存儲海量的應急廣播信令、信息以及應急廣播節目，可事先編寫好應急廣播信息，設置好對應播發代碼，供應急事態時緊急播出。
2. 終端控制信令二次編碼調制功能
適配器編碼調制功能是根據應急廣播的信令類型和發射臺應用技術要求進行終端喚醒指令的二次編碼調制，具備MSK 或 RDS 編碼調制功能。MSK 編碼調制符合 GD/J084-2018《中波調幅廣播應急廣播技術規范》，它將接收的應急廣播信令進行數字簽名認證，再調制為 MSK 信號輸出；RDS 調制符合 GD/J085-2018《模擬調頻應急廣播技術規范》，將應急廣播信令調制為 RDS 信號，通過調頻發射機的副信道傳輸發射。
3. 音頻智能切換功能
適配器作為發射臺信源傳輸?shù)年P(guān)鍵環節，在日常工作時為了不影響正常的廣播節目播出，采用音頻直通技術設計，在斷電情況下保持音頻信源直通功能，確保信源傳輸安全可靠。適配器支持應急廣播優先播出，當需要播出應急廣播信息時，適配器立即切斷正常音頻節目播出信道，切換到應急廣播信息傳輸信道，確保應急廣播信息、節目輸出。中波是先在應急廣播適配系統中輸出 MSK 指令，然后輸出應急廣播信令節目。調頻發射臺是應急廣播適配系統中輸出控制信號將正常節目信道切換到應急廣播信道，同時并行輸出應急廣播 RDS 信號。
4. 應急廣播信息樞紐功能
應急廣播適配器是應急廣播信息傳輸?shù)臉屑~，它同時參與省應急廣播監管調度平臺和臺站機房播控平臺進行指令、信息、數據傳輸與交互工作。臺站日常播出時適配器獲取廣播發射機運行指標、參數和狀態等信息，應急信息播出時接收指令與臺站播控平臺的自動化系統交互，控制發射機的工作狀態，當發射機工作時切換信源通道播出應急廣播信息，當發射機關機時執行開機命令，根據指令要求自動播出應急廣播信息。適配器還與應急廣播播出評估系統交互數據，為應急廣播評估系統提供應急廣播節目碼流，作為節目?jī)?nèi)容一致性比對的標準源，將評估結果、播出信息、技術數據上傳至應急廣播監管調度平臺和省應急廣播指揮平臺。
3.1.2 指標監測前端
指標監測前端實時監控發射機的工作狀態并獲取發射機的技術參數。通常情況下，指標監測前端采集輸入信號與解調器接收的解調信號實時比對、運算，實時給出當前發射機各項指標和射頻參數：失真度（THD+N）、頻率響應（AFR）、信噪比（SNR）、調幅度、正負調制非對稱度、音頻信號時延、音頻比對相似度、射頻出口電平等。密集運算由 FPGA進行處理，復雜邏輯由 MCU 進行處理。技術指標、參數、數據等需要快速處理的由指標監測前端處理；基帶信號波形圖、射頻包絡圖、柱狀圖、基帶信號頻譜圖和射頻頻譜圖等由服務器處理。實現了實時監測：信噪比、失真、正負調制度、平均調幅度、諧波 + 噪聲、音頻相似度、時延、波形圖和頻譜圖等。
3.1.3 應急廣播解調器
應急廣播解調器的作用是對射頻信號進行解調處理。包括濾波、MSK 解調、PN 序列（幀同步頭）捕獲、位同步校正、數據幀內容采集、LDPC 解碼和指令驗證等。通過身份認證后對解調音頻信號進行編碼，將數據打包通過局域網將音頻流傳送給應急廣播服務器進行信號一致性比對處理。這是確保信息安全的重要環節，還能客觀地評估應急廣播信號的播出質量。
3.1.4 應急廣播客戶端
應急廣播客戶端是應急廣播系統操控的人機交互主界面，可通過客戶端計算機進行應急廣播參數的設置和信令的傳送，是應急廣播播控中心功能界面的操作展示。
3.1.5 應急廣播服務器
應急廣播服務器主要作用是應急廣播信令的生成和下發，通過服務器接收上級監管調度平臺應急廣播信令，實現信令和數據交互、數據運算、系統操作維護和信息管理等。
3.2 應急廣播設備軟件
應急廣播設備軟件主要包括適配器、服務器等臺站自動化接口軟件和內容比對軟件包，臺站自動化接口及內容比對軟件包分為三個部件：適配嵌入式接口軟件；應急廣播接口服務軟件；應急廣播音頻服務軟件。
3.2.1 適配嵌入式接口軟件
適配嵌入式接口軟件植入于中波應急廣播適配器中，作用是參與省應急廣播監管調度平臺、中波臺機房播控平臺進行數據交互，應急信令通過該軟件控制發射機自動播出應急廣播信息、掌握發射機工作狀態、評估應急信息播出效果。它通過機房自動化播控系統獲取發射機的運行狀態參數，包括入射功率、反射功率、實時調幅度、電壓、電流等，還獲取應急廣播發射機異態及故障報警等狀態信息。當接收到應急廣播播出指令時，接口軟件對發射機是否處于工作狀態進行識別，工作時切換音頻信源通道，向發射機傳送應急信令及節目；停機時向播控平臺自動化控制系統發出開機命令，待發射機升功率正常后切換音頻信源通道，向發射機傳送應急信令及節目，將應急廣播信息發射出去，同時將播出信息傳送到省應急廣播監管調度平臺。
3.2.2 應急廣播接口服務軟件
應急廣播接口服務軟件部署在機房自動化播控系統的服務器內，與發射臺機房的播控平臺服務器整合在一起，它能根據嵌入式接口軟件的通訊請求，將廣播發射機的工作狀態反饋給應急廣播系統，能將數據、指標和參數上傳到省應急監管調度平臺，實現適配器、監測前端、播控平臺與監管調度平臺的數據交互工作，并計算和處理數據、參數、圖形等，同時接口服務軟件還與適配器的嵌入式接口軟件交互工作，接收在停播時段應急廣播播出的開、關機申請等。
3.2.3 應急廣播音頻服務軟件
應急廣播音頻服務軟件是應急廣播信息安全的核心軟件，是用來保障播出的應急廣播信息正確性的重要措施。一是應急廣播解調器接收到應急廣播指令信息，經身份認證后將應急廣播音頻信號進行數字編碼，將得到的數據通過局域網傳送給應急廣播服務器；二是應急廣播適配器經解碼得到的應急廣播信號也送到應急廣播服務器，兩路音頻信號送應急廣播服務器通過音頻比對算法進行內容一致性比對，驗證應急廣播信號的正確性。音頻信號比對技術是利用數字音頻的時域、頻域特征和屬性來分析兩段音頻序列的相似度，通過相似度的大小來判斷這兩段音頻序列播放的內容是否相同或相似。音頻一致性比對流程是：音頻采集、濾波、增益補償、模 / 數轉換、壓縮、提取特征參數、比較特征參數、輸出比對結果。濾波和增益補償主要目的是降低噪音的干擾；壓縮處理是為了減少音頻中相關性較低或不相關的參數，提高數據處理速度；提取特征參數是指音頻流當中，以單位幀為傳送數據單位提取出音頻頻率質心、均方根、Mel 倒譜系數、音高、振幅、帶寬、能量等。音頻比對是利用上一步提取的特征參數完成計算和比較，將比較結果同預先設定的閾值進行對比，得出最終結果。音頻比對技術不需要考慮音頻的具體內容，它只注重音頻序列的關鍵參數和屬性的相似度，技術安全性很高。
3.3 中波應急廣播播發
為避免重復建設，中波應急廣播播發可利用有線應急廣播大喇叭系統和大喇叭終端，通過大喇叭適配器的多通道功能來實現中波應急廣播的喚醒播發，根據需要可安裝對接適配終端。鄉 / 村大喇叭系統前端設備具備應急廣播傳輸無線通道，對無線覆蓋應急廣播具有接入、驗證、解析、轉換等功能，能接收和響應中波應急廣播消息，為保證接收中波信號質量需安裝室外接收天線。在構建大喇叭系統時，應采用基于 IP 網絡的雙向數據傳輸方式，這是應急廣播系統智慧化構建的需要。為了增強系統的健壯性和抗毀性，在與應急廣播傳輸覆蓋網對接時，要求在有線線路傳輸信息的應急廣播大喇叭系統中，縣、鄉 / 村前端和指定終端，應具備中波應急廣播傳輸無線通道的接入和處理能力。大喇叭適配器可接收上級應急廣播平臺通過中波等通道直接下發的應急廣播消息，適配器下發指令到應急廣播大喇叭終端實現播發。適配器運行管理模塊還對信號接入、編碼處理、分發傳輸?shù)拳h(huán)節進行監控，控制區域內符合尋址編碼的音箱，打開音箱進行調整并播發應急消息。大喇叭 IP 適配器還能正確控制播發順序，能根據事件級別高優先級順序進行播發。大喇叭 IP 適配器能脫離應急廣播平臺，獨立完成上級無線信號接入和本地信號接入的處理和播發，并保存播發記錄，具有無線接收、離線運行功能，日常以有線為主，戰時啟用無線方式，大大增強了應急廣播的抗毀性。
NO.4
安全管理機制
應急廣播信息安全的重要性不言而喻，怎樣管控應急信息安全必須重點考慮。為保證應急信令的安全傳輸，保護應急信息不被非法干擾、插播破壞和操作控制，應急廣播系統須具備保密性、完整性、可控性的安全規范，建立完善的安全管理機制。安全的重點是訪問控制，訪問控制能保護應急信息發布系統和信息資源安全，從而確保信息資源不被非法使用和非法訪問。多種安全控制措施相互制約，才能更好保護信息安全。歸納起來，對于安全管理機制需從三個方面進行控制設計。
4.1 入網訪問控制
入網訪問控制是網絡信息安全的重要安全防線，它控制只有具有登錄資格的用戶才能夠登錄到服務器，可控制用戶入網時間、入網地點和獲取網絡信息資源等。用戶的入網訪問控制分三個步驟：一是用戶名的識別驗證；二是用戶口令的識別驗證；三是用戶帳號的權限核查。只有通過這三道安全關卡，用戶才能登錄入網。對用戶名、用戶口令進行驗證是防止非法訪問的第一道安全防線。用戶登錄時首先輸入用戶名和口令，還可以使用指紋機、智能卡、UKey 認證等方式驗證，服務器將比對、驗證用戶的合法性。
4.2 應急信息控制
當發生重大突發事件，需要啟動語音功能傳輸應急信息時，管理權限用戶可使用話筒或手機 APP，通過語音轉文字功能發送應急信息。系統服務器會核實權限用戶身份，在縣級平臺服務器中查詢?cè)撚脩?hù)的管理權限，并審核信息內容，用戶驗證通過后，上傳至省級應急廣播監管調度平臺，經審核處理后分發至發射臺發射出去。縣級應急廣播平臺管理設置限制性用戶，限制性用戶通過縣平臺的審核獲得臨時權限后才能發送應急信息，沒有得到授權的情況下系統拒絕執行，語音內容、電子簽名信息會在平臺服務器進行錄音備案。
4.3 管理權限控制
管理權限控制是針對越權操作安全防范所采取的一種保護措施。用戶（或用戶組）被預先授以一定的操作訪問權限，管理員用戶權限有以下管理權：可以增加和刪除一般用戶，給用戶分配系統默認的最低級操作權限，制作、生成及發放用戶的數字簽名信息。管理員無審批權限，不能修改用戶的操作權限，一般用戶為系統的實際使用者，只能按預先授權分配的操作權限執行系統操作。審計用戶權限有：負責審批一般用戶的權限，網絡訪問安全控制和信息資源使用的審計，審計用戶沒有刪除和添加一般用戶的權限。綜上所述，權限控制是一種三方相互制約的安全防范保障機制，管理權限控制圖如圖 4 所示。審計人員可以賦予一般用戶操作控制權限，每個權限可單獨授予，也可批量授予，還可指定權限的有效期。

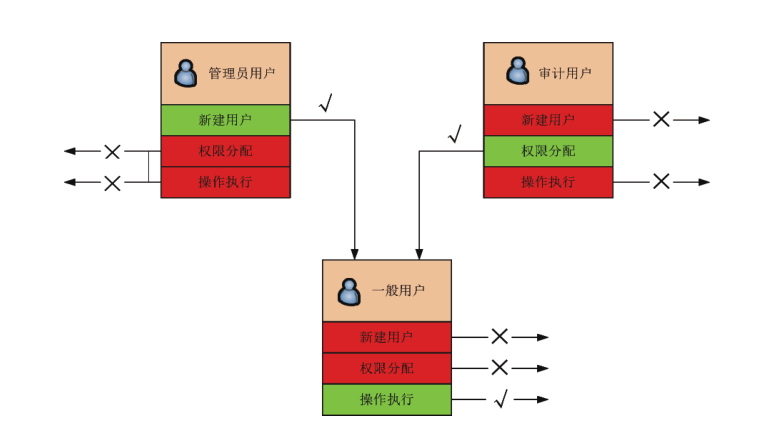

圖4 管理權限控制圖
NO.5
結束語
中波發射臺應急廣播建設構建起省級中波應急廣播無線覆蓋網，以較小的投入實現省級應急信息中波無線覆蓋。無線傳輸保障了信息傳輸鏈路的高安全性，大功率發射保障了應急信息遠距離傳輸、大范圍覆蓋。中波應急廣播無線覆蓋網建設，是落實廣電總局等五部委“統籌利用有線、無線、衛星、互聯網等資源，科學規劃布局應急廣播主動發布終端的位置、數量和形式，構建多渠道傳輸、抗毀能力強的應急廣播傳輸覆蓋網”的要求。它能完善應急信息發布渠道，發揮中波應急廣播傳輸覆蓋在戰備、救災中的優勢，所以，有必要建設中波應急廣播無線覆蓋網。
end
參考文獻
[1] 國家廣播電視總局科技司. 中波調幅廣播應急廣播技術規范: GD/J
084—2018[S].
[2] 朱興華. 中波廣播發射機在線技術指標監測的實現[J]. 廣播與電視
技術, 2019, 46(12): 126-130.
