軟件介紹
* 適用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可編程控制器。
* 支持梯形圖、指令表、SFC、 ST及FB、Label語言程序設計，網絡參數設定，可進行程序的線上更改、監控及調試，具有異地讀寫PLC程序功能。
使用說明
1、首先用戶點擊桌面左下角的開始選項，在彈出的菜單欄中選擇所有程序，然后程序中打開編程軟件

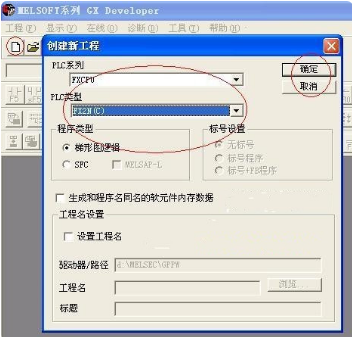

2、用戶在啟動編程軟件GX 后，進入到軟件主界面，用戶可以點擊文件選擇創建一個“新工程”?？梢栽O(shè)置新工程的類型等，設置完成后點擊確定。

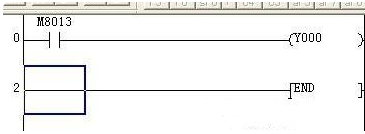

3、創建新工程后，我們再編寫一個簡單的梯形圖，如下圖中所示。
4、然后用戶在軟件界面點擊工具，彈出菜單欄。里面有程序檢查、數據合并、參數檢查等一些列選項，用戶選擇梯形圖邏輯測試啟動選項來啟動仿真，如下圖所示。

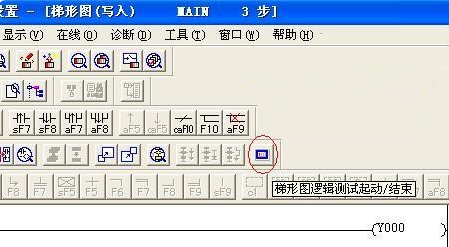

5、用戶還可以通過“快捷圖標”來啟動仿真。如下圖所示，找到圖中的選項點擊就可以了。

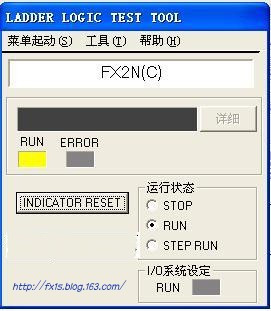

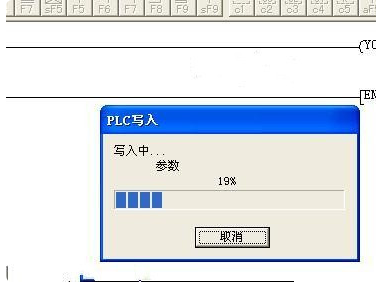

6、啟動仿真后，程序開始在電腦上模擬PLC寫入過程。
常見問題
軟件常用快捷鍵有哪些?
創建新工程文件 Ctrl + N
打開工程文件 Ctrl + O
保存工程文件 Ctrl + S
打印 Ctrl + P
撤銷 梯形圖剪切/粘貼 Ctrl + Z
刪除選擇內容并存入剪切板 Ctrl + X
復制 Ctrl + C
粘貼 Ctrl + V
顯示/隱藏工程文件數據 Alt + 0
軟元件檢測 Alt + 1
跳轉 Alt + 2
怎么導出梯形圖?
GX 三菱plc編程軟件畢竟是一個比較老的軟件，導出功能相對單一，所以想要導出你的程序界面只能通過外部的截圖方式來保存，你可以下載下面的這些好用的截圖工具，將截來的圖片復制出來保存在Word文檔里就算導出啦。
怎么輸入指令?
輸入指令表的快捷按鈕在程序窗口的上面的工具欄最左側有個快捷方式，是梯形圖和指令表切換用的，可以找一找，那個圖標是一個小框里有一個藍色的“LD”和一個紅色的“-‖-”。三菱plc編程軟件官方下載截圖4當然了你也可以通過按快捷F8進行指令輸入。但是注意錯誤的格式和或者指令無效是沒法輸入在界面中的。
安裝說明
1.下載三菱PLC編程軟件完后，解壓到x盤，保持原文件夾名，不能有中文目錄名。 系統支持WINDOWS 98/2000/XP；

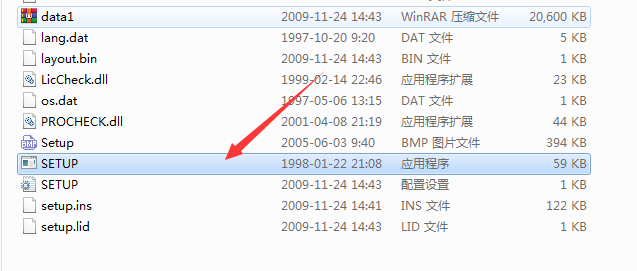

2.先安裝通用環境，進入GX Ver8/EnvMEL文件夾，點擊“SETUP.EXE” 安裝；
3.三菱大部分軟件都要先安裝“環境”，否則不能繼續安裝，這一步還好辦，如果不能安裝，系統會主動提示你需要安裝環境；
4.注意，“監視專用”這里不能打勾 ，否則軟件只能監視，這個地方也是出現問題最多的地方。請大家注意：往往缺省安裝都沒有問題的。
①在本站下載三菱PLC仿真軟件安裝包，解壓軟件點擊程序進行安裝。
②安裝環境完成后我們在返回上一級，運行根目錄下的Setup.exe，在安裝過場中會需要輸入序列號。
③GX 安裝好之后，不會在開始菜單或桌面上添加仿真快捷方式，它只會作為GX 的一個插件，反映在“工具”菜單中“梯形圖邏輯測試啟動(L)”功能可用。
