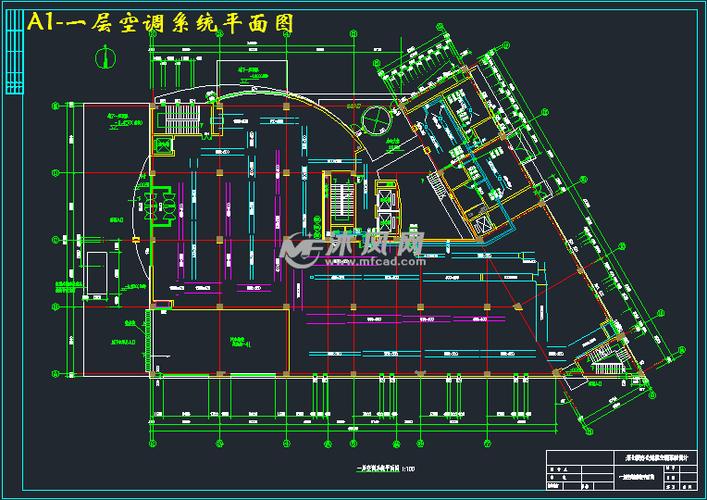

三菱電機辦公樓空調系統提案書辦公樓空調系統辦公樓的空調特點分析以某辦公樓為例?總建筑面積：8000m2?總樓層：GF~8F?部分樓層的功用： 4F：辦公室、會議室、資料室等8F左側:健身中心、乒乓球室、演播、廣播站8F右側:會議中心、休息處、電梯走廊?空調系統：VRF多聯機空調系統，天花板嵌入式內機（4向）?通風設備：天花板埋入式LOSSNAY?控制系統：每個房間單獨控制?整幢樓主要用作辦公、會議、健身、乒乓球室、廣播站等用途；?每個辦公室、區域需要獨立控制；?某些辦公室如遇加班，那么需要開啟空調，供應局部地區，以創造更舒適的加班辦公環境，從而提高工作效率；?如為出租型商用辦公樓，則需要分戶計費；?如為出租型商用辦公樓，則需要獨立與集中控制結合使用；?需要輸入新鮮的空氣來提高樓宇內空氣品質；2、RF空調用于辦公樓的優點2．1 優點比較序號性能水系統 VRF+制冷/制熱時間響應屬二次交換, 響應較緩慢屬一次交換 ，響應更迅速2冷凍水的跑、冒、滴、漏等現象 會產生 不會產生3使用能源除了電以外，還需要其它能源，如鍋爐需要燃燒煤、油等只用“電”這一種能源4對環境的污染程度一定污染大大降低對環境的污染 5制熱時的衰減-30C制熱時，化霜頻繁，衰減量大，達30%，智能化霜控制，衰減量僅為11%6空調機房需要，如地下室、設備層，占用大量有限的建筑面積不需要，節省了大量有限的建筑面積，如地下室、設備層7附屬設備需要冷卻塔、循環水泵、軟化水、分水器、集水器等繁瑣的附屬設備 不需要冷卻塔、循環水泵、軟化水、分水器、集水器等繁瑣的附屬設備，系統簡單8設備運行時的管理 需要專人管理 不需要專人管理，智能集中控制9設計自由度涉及到水利平衡的計算，復雜繁瑣配管長度可達300m，具有很高的設計自由度 10連接的管路管徑送水管及回水管管徑大，占用天花板空間大 銅管細，占用天花板空間少 11安裝比較繁瑣，主機、風機盤管的連接水管采用4管制，管路復雜，同時需要空調機房基礎布置及大量附屬設備的安裝，所以安裝周期較長。

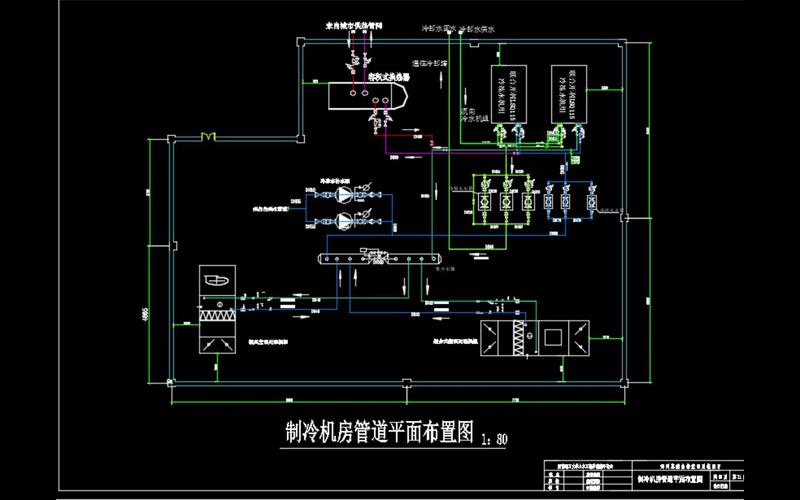

安裝極其方便，因為室內、外機管路連接簡單，不需大量的附屬設備的安裝，所以安裝周期較短。12控制實現每個房間單獨控制、分區域控制，還需要增加BA弱電系統每個房間可實現單獨控制、可分區域實行獨立/集中控制 13運行及計費方面 房間使用率需達到某一標準（如30%），才會開機運行；不可實現電費獨立核算可單獨開啟每個房間，如遇到員工加班等情況，對于出租型的辦公大樓，可實現電費獨立核算 14冬季為防止水管路凍裂冬季為防止水管路凍裂，其循環水泵24小時不能停止運行 不存在類似問題2．2實例：現以兩種空調方式作一比較，某辦公樓建筑面積約8000 m2，設計負荷為900KW,單位面積平均負荷為185w/m2。（一）方案設計方案一：VRF多聯中央空調系統方案二：熱泵機組 +風機盤管系統 （二）兩種空調方式的空調設計參數室內設計參數 房間類型夏季冬季設計溫度（℃）相對濕度（%）設計溫度（℃）相對濕度（%）會議室26±2≤65±2≤50%辦公室26±2≤65±2≤50%資料室26±2≤65±2≤50%健身中心26±2≤65±2≤50%乒乓球室26±2≤65±2≤50%演播、廣播站26±2≤65%20±2≤50%室外設計參數夏季干球溫度（℃）相對濕度（%）平均風速（m/s）極端最高溫度 （℃）76%43℃冬季干球溫度（℃）相對濕度（%）平均風速（m/s）極端最低溫度 （℃）760%-5（三）系統設備選型方案一：VRF多聯中央空調系統設備選型表名稱型號數量室外機PUHY-------室內機PLFY--------P32VMM-E-S20PEFY-P50VMM-E-S1PEFY-P63VMM-E-S4PEFY-P100VMM-E-S10PEFY-P125VMM-E-S4遙控器PAR-方案二：熱泵機組 +風機盤管系統 設備選型表名稱型號數量(臺)主機(HP1)2風機盤管冷凍泵4冷卻泵4（四）經濟分析（1）一次性投資比較 方案一：VRF多聯系統投資約為250萬元左右。
(含設備、安裝、材料)方案二：熱泵機組中央空調系統210萬元左右。 (含設備、安裝、材料) （2）耗電指標方案一：VRF多聯中央空調室外機：267kw 室內機：27kw 總輸入功率： 294kw名稱型號數量輸入功率總輸入功率kw室外機PUHY-------室內機PLFY--------P32VMM-E--P50VMM-E-S1PEFY-P63VMM-E-S4PEFY-P100VMM-E--P125VMM-E-S427方案二：熱泵機組+風機盤管主機：103kw*2臺206kw冷凍泵四臺：12 kw*4臺 48kw冷卻泵四臺：13 kw*4臺52kw盤管末端總功率：18kw總輸入功率：324kw名稱型號數量(臺)輸入功率總輸入功率kw主機(HP1)2206206風機盤管冷凍泵44848冷卻泵45252（3）年運行費計算條件：電費按1元/度。
180個工作日（每月以30天計算，每天工作時間按10小時計算），而水系統循環水泵需24小時不能停止運行；另外，由于一拖多中央空調系統可實現10－100%的能量線性調節方式，而水系統為定容量，無法進行能量的線性調節。方案一：年運行費用： 294*1*10*180=529,200元方案二：年運行費用包括如下內容主機+盤管末端總功率=(206+18)*1*10*180=403,200元冷凍泵+冷卻泵=(48+52)*1*24*180=432，000元共計835,200元（4）年保養費 方案一：年保養費較少，萬元方案二：年保養費+管道清洗費，萬元 （5）年管理費 方案一：無需專人值班，免除管理人員工資，無方案二：需多人專人值班，7萬元 （6）各性能比較見下表 從上表分析，雖然VRF多聯中央空調系統在一次性投資上比熱泵機組較高，但從辦公樓的特點、使用的便利性以及未來的運行費用和電量分戶計費方面來說，VRF多聯中央空調系統具有很大的優勢。方案一比方案二年使用費用少花費萬元萬元=萬元1年即可回收成本（7）運行及計費方面 方案一：即便只有某間辦公室使用空調，都可以很方便自如地使用空調，本系統可做到電量分戶計費。
方案二：若房間使用率末達到某一標準（如低于30%使用率），整個辦公樓不能使用空調，因此用本系統空調的辦公樓，不能夠做到分區域使用，沒有方案一的使用靈活。使整個系統在運行中能量浪費。這種情況造成了使用者與管理者之間的矛盾，且無法做到電量分戶計費。（8）空調機組對使用面積要求 方案一：外機可放置在樓頂或地面空地，不占用有效使用面積，且外機噪音極小。方案二：水機需占用100平方米更多室內或地下使用面積，且要做消音處理，而將這些設備占用面積用做出售、出租或自用，其利用價值將是非常大的經濟數字。3、VRF產品特點CITY MULTI 多聯機系統VRF多聯變頻室外機系列介紹R22系列世界首創雙管式同步制冷及供暖型熱回收系統：三菱電極獨創的雙管回路系統具有同時運行制冷和供暖的功能，每一臺室內機可以在任何時候自由選擇制冷或供熱，以適應您的需要。高效率的熱回收系統能為您大大降低運行費用。R410A系列二 VRF多聯變頻室內機系列介紹三 高COP1、用R410A冷媒，實現空調業的頂級COP。機組容量 國產機組容量 國產機組容量 進口機組容量 進口2、應用模擬技術優化的新型熱交換熱交換性能更高。
3、新型變頻超級風扇，新型風罩，更大風量、低壓損。降低冷媒配管壓損簡化冷媒配管，采用HIC回路。最新的大型R410A高效變頻壓縮機，馬達效率大幅度上升，減低吸入冷媒的熱損耗四，大容量直流電機驅動壓縮機1，獲得日本工業連合會會長賞2，特點電動機：磁阻轉子/交流感應線圈定子低壓外殼大功率壓縮機(三菱電機最大16HP，業內最大) 獨創的冷凍油（酯類）3，壓縮機數量及模塊組合機組容量 Hp8-1618-2628-3234-50變頻壓縮機數量1122定頻壓縮機數量01024，采用業界NO1的16HP壓縮機減少壓縮機數量的優點（三菱的開發方針:極力減少故障的發生）a.簡化配管的結構——減少壓力損失b.簡化配管的結構——減少故障的發生c.簡化配管的結構——使維修更容易5，線性變頻器提供最佳的容量控制6，起動 (瞬時) 電流低五，HIC熱交換回路特點：降低溫度更穩定的冷媒狀態c．降低配管壓力損耗d．減少冷媒用量六，高性能熱交換器a．采用H-B pass 熱交換器，減少冷凝器的高溫區與低溫區的溫度差，提高換熱效率。b．采用高齒距的Hi - Fin 內羅紋傳熱管，增加了換熱面積，提高換熱效率。c．采用標準防腐蘭色散熱翅片七，冷媒配管長度總長A+B+C+D+a+b+c+d+e+f+g≤300m最遠長度L1≤150m第一分支后最遠長度L2≤40m室內機和室外機之間（室外機在上）H≤50m室內機和室外機之間（室外機在下）H’≤40m室內機之間h≤15m低噪音設計八，「全方位」低噪音來自于優先取得行業首創的大口徑送風機的低噪音技術1，三菱電機室外機：a．正面和背面雙進風結構使得來自于風路壓力損耗降低的低噪音；b．空氣通道和機械箱分隔設計使得來自于機械室密封化的低噪音2，新型的風扇葉片a．大口徑φ750超級風扇b．優化設計&高性能化九，備用功能壓縮機故障：如果1臺壓縮機出故障，余下的3臺可正常運行（在遙控器上即可啟動應急運行功能）箱故障 (輔機)：在遙控器上自動啟用后備運行功能.（此時，外機的容量就是主機的容量）控制箱故障 (主機)：此時，主/輔機間的控制線要重新連接到輔機的控制主板上此時，外機的容量就是輔機的容量)全熱交換通風系統一，新鮮空氣的重要性氧氣:成年人每人每天吸入480升氧氣 二氧化碳 : 呼出20升二氧化碳LOSSNAY全熱交換器介紹Lossnay高效核心結構的專門技術a.高效的全熱--溫度（顯熱）、濕度（潛熱）交換技術b.極低的氣體泄漏率，帶來高效的通風率的技術（允許水分子大量通過）c.細菌傳播最少的技術d.噪音低的技術e.高的防火技術（通過日本JIS2級防火認證）1，全熱回收效率2，LOSSNAY的特殊核心材質采用厚度僅為25(m的無孔超薄薄膜分隔層（世界上也尚屬最薄的物料），由于經過了特殊的處理，所以大幅提高了H2O水分子滲透率，即允許H2O水分子大量通過，與此同時則大幅降低了其他氣體分子泄漏率的，如H2S、NH3、CO2等氣體分子則只允許微量通過，從而直接提高了LOSSNAY的全熱交換效率，因此三菱電機獲得了日本公認機構頒發出的泄漏率合格認證（JIS6828）:2000；LOSSNAY的泄漏率約只有%3，簡單、容易的保養通常情況下，每1年進行一次以上的清潔，可以使過濾器回到初始狀態，Lossnay高效核心結構的兩個進氣側的表面，可以每2年用真空吸塵器進行一次以上的清理。
每年至少清潔過濾網和Lossnay核心表面一次（清潔次數應視使用環境酌量增加），另切勿用水清洗 核心部件。4，LOSSNYA的核心是不會有交叉污染的可能 通過細菌交叉感染實驗：在Lossnay引氣/排氣管道的 A, B,C,D位置中心處安裝空氣捕集器，試管開口直接面向氣流，然后連接到捕集器外部的管道上。捕集器裝有100ml生理鹽水溶液。管道內空氣中的細菌以10次/分鐘的速度進行采樣試驗設備。測試結果：5，LOSSNAY的強大降低噪音的功能通過 Lossnay 高效核心結構降低噪音!6，LOSSNAY的高效核心全熱交換原理（與一般熱交換器的比較）通過從高溫側到低溫側的超薄分隔紙板進行熱傳導，實現了溫度（顯熱）的回收。下圖所示的熱回收層，在導熱性能方面，采用超薄分隔紙板薄膜與銅制或鋁制的葉片材料幾乎沒有區別。濕度交換，即潛熱交換：Lossnay用的超薄分隔薄膜具有很高的水分子滲透性，利用高濕度側到低濕度側形成的壓差，實現水蒸氣的流動，進行濕度（潛熱）的回收，而這一點，金屬材料是無法做到的。7，全熱交換通風設備與其他設備焓值回收率的比較8，全熱交換通風設備的介紹旁路風量調節板關閉：當室外溫度高于室內空調控制溫度時的主要用途。
旁路風量調節板開動：夏天的傍晚，當室外溫度低于室內空調控制溫度時，由于回風(RA)和外氣側(OA)裝有溫度傳感器，旁路風量調節板會自動打開，進行旁通，直接將室外空氣引入室內側。9，LOSSNAY的動態平衡調節功能能自由調節供、排氣間的平衡，取決于運作環境或安裝場所是否變換,啟動供、排氣動態調節功能可將排氣側從正常通風狀態調節到關閉狀態，僅送風。動態平衡調節功能-----應用場合 10，LOSSNAY可加輔助電加熱功能Lossnay輔助電加熱器控制電路圖，于寒冷地區使用時，只需直接將加熱器接至Lossnay端子板TM3 ，獲取電源，加裝工序非常簡單。11，LOSSNAY的安裝方式所有 LGH –RX4 、RX3 、LGH –RS3型號都可以反向安裝當兩個設備在同一個區域時，只能進行標準安裝，每個設備必須留有檢修開口，將一個設備反向安裝可以減少檢修開口設備可以貼近墻壁安裝，因照明等堵塞出口時，可改變安裝的方向（只要拆下法蘭并合上蓋子，改變其位置，法蘭和蓋子都采用螺釘固定的，易于更改位置）僅限于三菱電機 12，靈活的系統設計a．可與City Multi室內機聯鎖b．可與Mr. Slim 室內機聯鎖c．單一的．新風可與室內機組的新風接入口直接連接集中控制管理系統一，客房獨立溫控的優勢? 節約無人區的能源浪費? 贏得賓館住客的滿意度: 獨立調節溫度+低噪音+清新空氣? 無需機房, 提高酒店空間利用率? 實現設備“輪休制”, 延長設備使用壽命? 提高危機處理能力:? 降低設備故障概率和停機時間? 降低維修成本? 減少客房細菌空氣傳播機會二，遙控器 PAR-F27MEA?可適應組群的變化 (三菱電機的優點)?室內溫度限制設定，以便節能?功能鎖定（適用于公共場所）可選擇所有功能或開/關以外的功能?重復定時器/單按式定時器新一代集中控制系統G-501，功能G-50 : 可作為空調機的集中管理系統 (監視/操作/設定每周日程計劃安排)G-50 + PC : 可通過PC機進行遙控a) G-50 + Web browser (不需要特殊的軟件)(監視/操作/設定每周日程計劃安排& 年度日程計劃管理)b) G-50 + TG-2000 (需另購)(監視/操作/設定每周日程計劃安排&年度日程計劃管理& 按比例核算電費&節能控制功能)G-50 + TG-2000 + PLC： (按比例計算電費(脈沖計算 ) &監視/操作所有的設備. (連鎖通風設備、照明及其它智能溫控感應設備) )2，最多可以控制50臺室內機空調操作·設定運行/停止運行模式轉換溫度設定風速轉換風向設定空調機的監視運行狀態（運行·停止）運行模式監視設定溫度監視故障監視風速轉換風向轉換日程計劃功能可設定每周日程運行計劃外部的輸出、輸入功能可向外部輸出運行·停止·異常可設定來自外部的緊急停止、運行·停止3，除G50本體的監視操作以外，還可采用個人計算機的遠程監視、操作具有Web發送功能，可以在LAN或者公用電話線路上連接的個人計算機進行運行管理。
利用個人計算機的閱讀軟件（ Ver5以上），可簡便構成空調機的集中監視系統。操作人員即使不到遙控器設置場所、遠離的場所進行巡回檢查，也能進行運行確認，防止忘記關機等。極細微的運行管理取得了很好的節能效果，從而大大提高了管理業務的效率。利用專用的綜合軟件，最大可進行2000臺的室內機的運行管理。若利用專用的G-50綜合軟件（PAC-TG2000），匯總各G-50的數據，在個人計算機桌面上最多可進行2000臺的運行管理。此外，可顯示樓層平面圖，能夠就每個樓面、每個租賃者顯示空調機組的運行狀態。行年度日程計劃管理。（選用功能，需持有特許使用的許可證）在標準功能中，具有每周日程計劃管理功能，獲得使用許可證后，可在個人計算機上設定年度日程計劃。此日程計劃可設定每周7個模式、年度特別日子（50天）5個模式。通過完善的、細致的管理，實行最佳節能、日常管理無人化、空調自動運行。*若要啟用年度日程計劃功能，不能在G-50本體上實現，必須在個人計算機上進行設定。得為計算空調費用的按比例核算的信息。（選用功能，需持有特許使用的許可證）根據電力按比例核算功能（選用），通過CSV形式輸出各室內機的耗電量，然后根據電費單價，就可簡易地計算每個租賃者所使用電力的費用了。
加被指定的可編程序和電力消耗量計數軟件，就可自動計算空調使用費用。在上述系統中，通過可編程序器（MELSEC-Q系列）和電力消耗量計數軟件（選用）的使用，就能獲得電度表的電量，以這個信息為基礎，利用G-50綜合軟件（TG-2000），就能對每個租賃者按比例計算使用電量及費用。用節能運行方式，不影響舒適性，卻可降低電力消耗。通過節能運行功能（選用），可進行送風運行、制冷/制熱能力保留運行的節能模式運行，以滿足用戶的節能要求。9、發生異常時，用E-mail發送給手機電話或者個人計算機。空調機發生異常時，把異常信息發送給指定的郵件信箱。據此，空調管理人員無論在哪里都能掌握空調機的異常，以便迅速采取相應措施，早日修復空調機。名稱維護費用元/(m2*year)總費用元方案一432,000方案二864,000序號比較項目方案一 （VRF多聯中央空調）方案二（熱泵機組+風機盤管）1一次性投資250萬元210萬元2設計電量294 年運行費529200元835200元4年保養費萬元5年管理費無7萬元6合計561，200元969，200元? EMBED \* ???? EMBED \* ???? EMBED \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???注1：在分支集管后不能再分支，要直接連接室內機注2：如果空調系統設計在室外溫度10℃或更低的情況下，仍然使用制冷模式的話，H′≤ 4m；注3：考慮到彎頭對冷媒輸送所造成的壓損，配管設計中應盡可能減小彎頭數量；最遠配管長度（L1，L2）要考慮實際配管長度的同時，還要考慮等效配管長度。
等效配管長度（m）= 實際配管長 + M X 彎頭數? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???? EMBED PBrush \* ???,天花型卡式四向送風PLFY VAM-E●●●●●●●天花型卡式雙向送風PLFY VLMD-E●●●●●●●●●天花型暗裝式PDFY VM-E●●●●●●●●●●天花型暗裝式PEFY VML-E●●●天花型暗裝式PEFY VMH-E●●●●●●●●●●天花型暗裝式新鮮空氣吸入式PEFY VMH-E-F●●●●壁掛式PKFY VA(G)M-E●●●●●吊頂式PCFY VGM-E●●●●落地暗裝式PFFY VLEM-E●●●●●●落地明裝式PFFY VLRM-E●●●●●●天花型卡式單向送風PMFY VBM-E●●●●Heat ●●&A- &P - 熱泵PUHY●●●●●●●●●380V 50熱泵PUHY●●●●●●●●●●●●&A- &P - 熱泵PUH(M)Y●●●●●●●●●●同步制冷制暖PURY●●&A- &P -
