解決方法：
（1）斷開現場反饋線，接上10K電阻（先判斷是模塊問題還是現場問題）；
（2）檢查是否為10K電阻（要求反饋端的電阻在6-15K之間）；
（3）反饋端竄高電壓（斷開反饋端進行檢查，注意交流高壓竄入）；
（4）24V輸入電壓過高（檢查24V輸入電壓不能大于直流28V）。
5、輸入模塊通訊故障
解決方法：參考探測器的通訊故障排查方法。
6、輸入模塊動作后顯示在火警欄
解決方法：檢查離線編程軟件定義的狀態是否“火警”狀態（or反饋）。
輸入模塊檢測與維護
1、檢測
輸入模塊的檢測方法是觸發外控設備使其發出閉合信號，或者是短接模塊內部的“反饋”端子，模塊即可立即動作，并回傳監管信號至聯動控制器。
2、維護
（1）每年至少清潔一次，以保證系統的正常運行。
（2）每月至少觸發一次動作，以保證系統的正常運行。
三、輸入模塊計量要點
按設計圖示監視設備數量計算。
四、項目特征描述要點
名稱、規格、類型、輸出形式。
五、注意事項
輸入模塊連接在控制器的回路總線上，可以安裝在所控設備的附近，也可安裝在樓層端子模塊箱內。
消防模塊之二：輸入輸出模塊
在有控制要求時可以輸出信號，或者提供一個開關量信號，使被控設備動作，同時可以接收設備的反饋信號，以向主機報告，是火災報警聯動系統中重要的組成部分，還有雙輸入輸出模塊、多輸入輸出模塊等等。
火災報警時，報警控制器通過輸出模塊啟動需要聯動的外控設備，如防排煙閥(常閉)、送風閥(常閉)、防火卷簾門控制箱、風機控制箱、電梯控制箱、應急照明箱、消防泵控制箱等，并可接受設備的動作回答。
輸出模塊的輸出控制邏輯可以根據工程情況編程完成。當控制器接收到探測器的報警信號后， 根據預先編入的程序，控制器通過總線將聯動控制信號輸送到輸出模塊，輸出模塊啟動需要聯動的消防設備；設備動作后會接受一個信號回答。
一、輸入輸出模塊概述
該類模塊在有的場合也稱為控制模塊。輸入輸出模塊在有控制要求時可以輸出信號，或者提供一個開關量信號，使被控設備動作；同時可以接收設備的反饋信號，以向主機報告，是火災報警聯動系統中重要的組成部分。
市場上的輸入輸出模塊都可以提供一對無源常開/常閉觸點，用以控制受控設備。部分廠家的模塊可以通過參數設定，設置成有源輸出。輸入輸出模塊可分為單輸入輸出模塊、雙輸入輸出模塊，也有個別是多輸入輸出模塊。

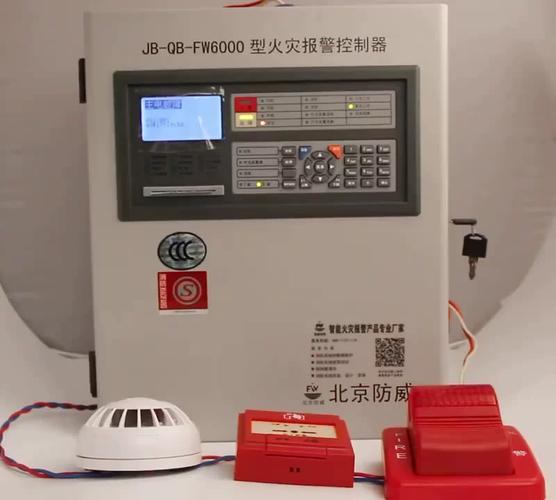

輸入/輸出模塊將火災報警控制器的指令轉換成對外部受控設備的控制信號，該信號可為有源的DC24V直流電壓，信號或無源的觸點聯動信號。當外部受控設備動作后，再將受控設備的動作信號(一般為開關量信號)經監視/控制模塊轉換成報警控制器能識別的二進制數字信號，通過回路總線傳輸給報警控制器，從而實現對現場受控設備是否動作的確認，在工程中常用于聯動控制防火卷簾門、防火門、消防電梯、排煙閥、排煙風機、防火閥、正壓風機和非編址的聲光報警器、警鈴等消防設備，同時接收受控消防設備動作的反饋信號，還可監控斷線故障。同樣，在報警控制器上也可進行聲光報警，顯示聯動設備的動作狀態。
輸入輸出模塊定義及基本控制邏輯
單輸入輸出模塊，用于對被動型設備控制和狀態監管。
與主機間的接法：
有四線制（如海灣GST-LD-8301、泰和安TX3212），Z1\Z2+D1\D2；
兩線制（如青鳥JBF5141），即模塊輸入端僅有二線制總線連接，為模塊同時提供信號控制和基本供電，模塊需要有源輸出時，由串入COM、NO/NG與負載間的現場24V電源提供。
1、被動型設備種類及按輸入電流種類分類
（1）模塊脈沖輸出控制設備（具備自鎖效果設備）
① 各類風口：
② 24V分勵輔助脫扣器（實現強制切電）
（2）模塊持續輸出控制設備
① 風機、水泵（的聯動控制）
② 電梯迫降
③ 一步降卷簾
2、基本控制邏輯
3、實現功能
（1）輸出控制：
當符合聯動控制器判斷聯動邏輯符合后，聯動控制器通過信號二總線（無極性）把控制信號送入單輸出控制可監控”模塊，本就接通24v電源的模塊動作后對外持續輸出/脈沖輸出電流，實現對被動型消防設備的控制。
（2）可監管：
又稱為反饋（應答），被動型消防設備在模塊施加的輸出電流作用下。動作后，通過被動型消防設備內部機械結構直接帶動“反饋開關閉合/斷開”，輸出的動作信號（開關信號），有反饋線路送回模塊，再由模塊通過信號二總線把被動設備的監管信號送入火災報警控制器，產生動作反饋信息。
（3）實現相關的連鎖或聯動
① 連鎖：被動型消防設備內部機械結構直接帶動下，可帶動其他“開關”動作，輸出開關信號，直接連鎖其他設備動作。
② 聯動：由模塊通過信號二總線返回的被動設備的監管信號，可作為消防聯動控制器的一個聯動信號。
輸入輸出模塊指示燈
注意：這里的輸入/輸出指示燈針對的主體是模塊，而“輸入/輸出模塊”針對的主體是消防主機（如聯動控制器），需要區別理解。
輸入輸出模塊的組成
輸入輸出模塊，在消防報警系統中使用非常頻繁。
輸入輸出模塊，接線端子分為四個部分：總線接線端子，電源接線端子（在施工過程中，也會見到不需要電源信號的輸入輸出模塊，利用總線電壓控制內部繼電器工作），控制輸出接線端子，受控設備狀態反饋接線端子。如下圖所示
總線輸入接線端子：連接消防主機的回路總線，常見的標識總線接線端子的符號有——L+，L-、S+，S-、Z+，Z-、等。如果不知道怎么識別總線端子，可以用編碼器輔助一下，可以讀寫地址的端子，一定是總線端子。
電源輸入接線端子：模塊工作時需要的24V電源信號輸入端，常會有24V，GND這樣的標識符號。
反饋輸入接線端子：接收受控設備的無源開關量信號（常開信號或者常閉信號）。
注意：圖示僅表示輸入輸出模塊的接線端子的四個部分，不代表具體分布位置，不同品牌其分布不同。
輸入輸出模塊控制輸出端的類型
輸出控制端的類型，常見的有以下幾種。
1、輸出端為常開觸點類型
2、輸出端為常開常閉觸點組合類型
3、輸出端為24V電源信號類型
4、輸出端為常開觸點與24V電源信號組合類型
輸入輸出模塊的作用
在火災報警等應急狀態下有控制要求時，可以輸出無源或有源信號（根據模塊型號不一樣，輸出不同的信號）向被控消防設備發出啟動命令，并接收被控消防設備動作的反饋信號，并將信號傳輸至火災報警控制器（聯動型）。這種模塊在火災報警聯動系統中非常重要，因為它不僅可以控制如送風口、排煙口、電動擋煙垂壁、排煙窗、卷簾門等消防設備的動作，還能監測設備的動作狀態，確保系統運行的穩定性和可靠性。
輸入輸出模塊的應用范圍
輸入輸出模塊常用在以下設備：
1、應急照明、非消防電源切斷；
2、防排煙系統中，控制風機的啟動停止，風口、排煙閥的開啟；
3、防火卷簾系統中，控制卷簾的一步降，二步降；
4、控制消防泵、噴淋泵的啟停；
5、報警閥組中，末端放氣閥的開啟，雨淋閥的開啟；
6、電動防火門的關閉等；
輸入輸出模塊，用在需要控制設備的動作，且還需要接受其動作狀態的消防設備中。
二、輸入輸出模塊接線工藝
輸入輸出模塊接線工序
校線、接頭、壓接冷壓端頭、排線、綁扎、導線標識、安裝、補漆、編碼、本體調試等。
1、輸入輸出模塊接線

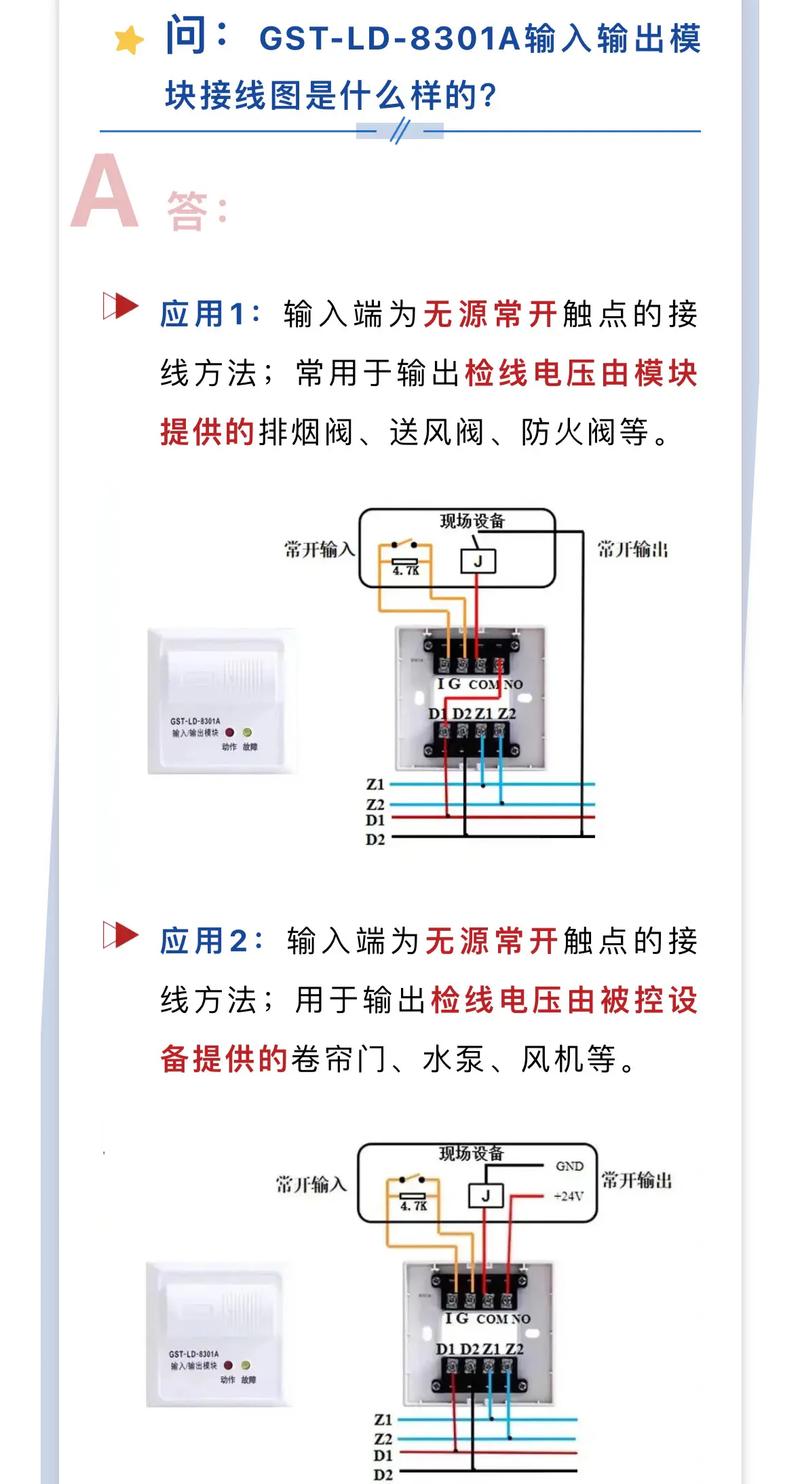

打開模塊，可看到接線端子，在PCB板上有標注“S+、S-”“GND、24V”、“常開”、“中心”、“常閉”幾組端子，其中S+、S-接信號二總線，“D+、D-”接24V電源線，“反饋”接外控設備的輸入信號線，常開常閉接外控設備控制線（區別有源輸出或無源輸出）
2、雙輸入輸出模塊接線
（1）接線端子介紹
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V 電源輸入端子，無極性
I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
COM1、NO1：第一路無源輸出觸點
COM2、NO2：第二路無源輸出觸點
V＋、G：DC24V 輸出端子，輸出容量為DC24V/1A

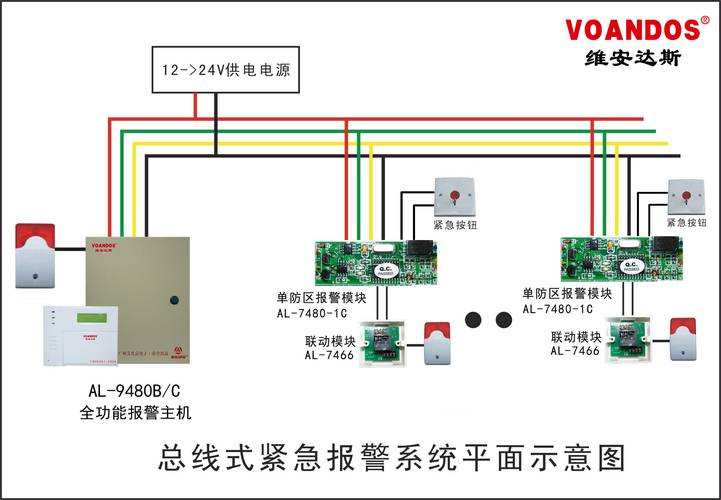

（2）接線示意圖
輸入輸出模塊的檢測與維護
1、輸入輸出模塊
（1）檢測
輸入模輸出塊的檢測方法是利用控制器的遠程調試功能，利用控制器發出命令使模塊動作，觀察閉合（斷開）觸點的輸出情況。此外還需觸發外控設備使其發出閉合信號，或者是短接模塊內部的“反饋”端子，觀察模塊動作情況，是否回傳監管信號至聯動控制器。
（2）維護
① 每年至少清潔一次，以保證系統的正常運行。
② 每月至少觸發一次動作，以保證系統的正常運行。
2、雙輸入輸出模塊
（1）檢測
雙輸入輸出模塊的檢測方法與輸入輸出模塊基本相同，方法是利用控制器的遠程調試功能，利用控制器發出命令使模塊動作，觀察閉合（斷開）觸點的輸出情況。此外還需觸發外控設備使其發出閉合信號，或者是短接模塊內部的“反饋”端子，觀察模塊動作情況，是否回傳反饋信號至聯動控制器。
需要注意的是兩個編碼點設備需要單獨測試，不可模塊單測試。
（2）維護
① 每年至少清潔一次，以保證系統的正常運行。
② 每月至少觸發一次動作，以保證系統的正常運行。
輸入輸出模塊的故障處理
參考某品牌輸入輸出模塊常見故障及處理方法：
