本期總結
1.中斷的介紹；
2.電子時鐘程序的編寫；
學完中斷，實驗就過半啦，而且今年由于過年早，時間很緊張，希望大家抓緊時間做實驗，最后不至于太忙亂呀，！???
往期回顧
我們要做的中斷實驗有兩種，定時器中斷和外部中斷。我們的實驗板用的是定時器0和外中斷1，其實，8051里有5個中斷，而且它們是有優先級的，如下所示：
但一般，最好不要同時用兩個以上的中斷，不然很容易亂，當然，我們的考試單片機定時器里寫程序，也最多只會出一個中斷。
其中，定時器中斷顧名思義，主要用來定時，比如可以用來做電子時鐘。為什么我們不用延時來計時呢？相信很多同學都會說因?yàn)檠訒r(shí)誤差大。那么，延時誤差到底大在哪里？為什么？你是否思考過呢？
說到延時的誤差，就必須了解時鐘周期，機器周期和指令周期的概念，這些在書中都有詳細介紹，希望同學們能弄清楚，這個會在期末的紙質考試中有大概一個填空題吧。由于這里主要先講實驗，所以我在這里不再贅述。感興趣的同學可以自己看看書，若有問題，歡迎后臺和我討論。
接下來，我們先來一起了解中斷吧~
01進入中斷的地址
相信大家看每個程序前面預定義部分就會發現，有這樣一部分內容：

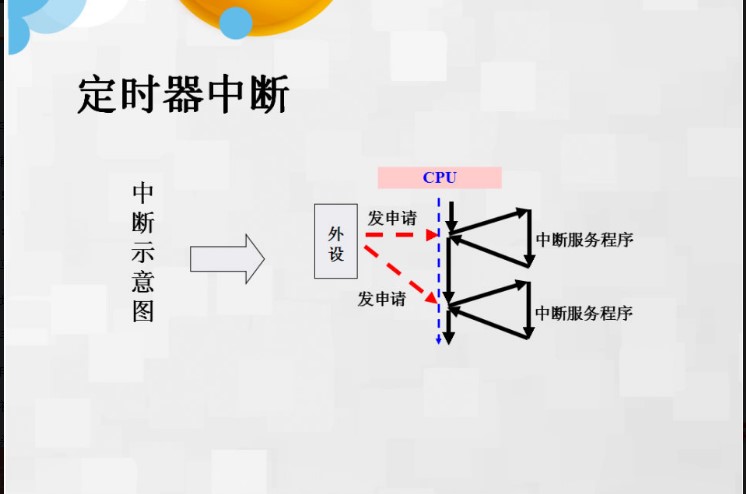

可以這樣理解定時器中斷：當定時器“走”完我預先設定的時間后，它會到相應的中斷入口，了解它接下來要做的事。即進入中斷后，要干什么。由上面的圖我們能看到，定時器0的地址ORG 000BH下面，有一句LJMP INTT0，而INTT0就是中斷服務程序模塊，即進入中斷后要做的事情。
這個ORG后面的地址，就是相應的中斷入口地址。在書本上也有相應圖表：
02預設程序
本期要講的實驗是基于定時器中斷的電子時鐘實驗。
預設（在主程序之前）
1.定時器方式寄存器TMOD
2.預設初值TH & TL
3.IE寄存器
4.TR0
03定時器方式寄存器TMOD
要完成電子時鐘，我們需要用到數碼管顯示，以及定時器中斷。數碼管顯示程序的模塊在第二篇中已經說過，這里不再贅述，今天我們主要講中斷怎么寫。
要使用中斷，首先我們得定義模式，即定時器方式寄存器TMOD，8051內部的定時器/計數器的工作方式有以下4種：
每次我們使用定時器/計數器時，都需要先定義工作方式。由圖上可知，方式1為16位計數器，因此它一次最多可以計數2exp(16) = ，但方式1沒有自動重裝功能，因此，每當做完中斷服務程序里的工作時，在出中斷前，需要進行初值自動重裝。
04初值計算
這個定時器的初值工作原理是：從設定的初值計數到65536，因此，而時鐘我們一般以秒作為最小單位，因此，我一般就定時50ms，即，然后進20次中斷再處理一次顯示。所以，我們要裝的初值是65536 - 50000 = 。可以直接使用電腦的計算器的程序員模式快速計算該數的十六進制，最終得出結果3CB0H。
我們一般用的都是定時器0，裝初值的寄存器是TH（高八位）和TL（低八位），所以我們?cè)谟肨H和TL的時候，要加上0，即TH0和TL0。并且，若十六進制以字母開頭，則要在前面加0。
05中斷允許寄存器IE
MCS-51沒有專門的開中斷和關中斷指令，中斷的開放和關閉是通過中斷允許寄存器IE進行兩級控制的。所謂兩級控制是指有一個中斷允許總控位EA，配合各中斷源的中斷允許控制位共同實現對中斷請求的控制。這些中斷允許控制位集成在中斷允許寄存器IE中，如下圖所示。
這次我們用的是定時器0，因此，就要開所有中斷EA和開定時器T0中斷ET0，因此IE寄存器里裝的值是，即82H，也可以分別置位：
SETB EA
SETB ET0
06開定時器0
開始計數的指令在定時器控制寄存器TCON里，但由于我們只需要開TR0，所以直接置位SETB TR0即可。
07編程
處理好預設部分后，我們就可以開始寫各個子模塊程序啦。
中斷服務程序
1.保護ACC
2.重裝初值
3.RETI
4.每進20次中斷調用一次DIDA子程序
注意：
1.在任何地方都可能進入中斷，因此，一進來應該先保護ACC寄存器，PUSH將ACC入棧，退出時，再POP退棧，不能只寫A，必須寫全ACC；
2.每次返回時記得重裝初值；
3.最后是RETI，退出中斷時都是RETI。
顯示處理模塊
1.顯示格式為HH-MM-SS
2.因?yàn)闀?huì)有兩位數，因此需要用DIV把個位和十位分開存放
時鐘處理模塊
1.我只寫了分和秒的，時的類似
2.CJNE指令，比較A和60，若A不等于60，則A跳轉到DD1單片機定時器里寫程序，否則MIN+1，SEC清零
最后，主程序直接調用顯示處理模塊和顯示模塊就可以啦~
本期推送到這里就結束啦~這周有很多作業、報告要寫，所以應該是不會再更新啦，下周見啦?
如果有不同的想法，或者發現我的文章中有不當之處，請后臺留言指出，我會虛心接受批評指正。
