一種比幅測向體制的s模式應答系統及信號處理方法
【技術領域】
[0001] 本發明涉及空中交通管理和空中交通安全監視領域，具體涉及一種比幅測向體制 的S模式應答系統及信號處理方法。
【背景技術】

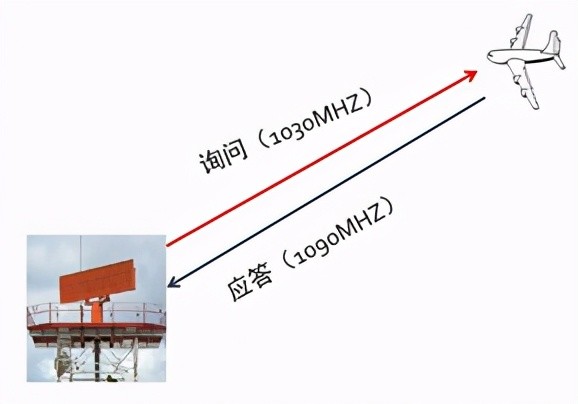

[0002] S模式應答機配合機載TCAS設備構成TCAS系統實現空空協調避撞，同時與地面二 次雷達配合完成空中交通管制，通常兼容原有空中交通管制雷達信標系統()A/C模 式應答機功能(通常簡稱ATC應答機）s模式雷達詢問策略，同時也具備離散尋址信標系統(DABS，簡稱S模式)S模 式應答機功能。
[0003] 傳統S模式應答機全向接收詢問信號，全向發射應答信號。由于硬 件環境和信道設計的差異，傳統的S模式應答機使用安裝在飛機頂部與底部的兩部全向天 線完成與地面二次雷達站或者空中飛機之間的詢問和應答操作，因為無法判斷詢問信號的 方位，使得詢問設備必須保持較高的重復詢問頻率和較大的發射功率，以維持與機載應答 機之間的通信，從而導致了飛行空域中存在大量的射頻信號干擾，對于日益繁忙的空中交 通管制造成了嚴重的影響，同時傳統S模式應答機作為獨立的個體也無法和TCAS設備共用 硬件資源和天線信道，造成了硬件資源的浪費，不便于地面維護和管理。
【發明內容】
[0004] 本發明的目的在于提供一種比幅測向體制的S模式應答系統及信號處理方法，解 決傳統S模式應答機無法判斷詢問信號的方位，使得詢問設備必須保持較高的重復詢問頻 率和較大的發射功率，以維持與機載應答機之間的通信，從而導致飛行空域中存在大量的 射頻信號干擾，對于日益繁忙的空中交通管制造成嚴重的影響，而且傳統S模式應答機作為 獨立的個體，無法和TCAS設備共用硬件資源和天線信道，造成硬件資源的浪費，不便于地面 維護和管理的問題。
[0005] 本發明為實現上述目的，采用以下技術方案實現:一種比幅測向體制的S模式應答 系統，包括數字正交變換單元、數字正交信號預處理單元、A/C/S模式詢問信號解碼單元、S 模式應答PPM/PCM編碼單元、DA芯片數據配置單元、數據處理單元、應答信號方位角控制單 元以及全向/定向天線控制單元；
[0006] 數字正交變換單元用于接收測向信號，并對測向信號進行濾波；
[0007] 數字正交信號預處理單元用于對數字正交變換單元輸出的信號進行信號特征提 取、詢問信號方位角計算以及ASK包絡解調；
[0008] A/C/S模式詢問信號解碼單元用于對數字正交信號預處理單元輸出的詢問信號包 絡波形進行解碼，并將解碼后的信號輸出至數據處理單元；
[0009] S模式應答PPM/PCM編碼單元根據數據處理單元給出的應答信號進行編碼;DA芯片 數據配置單元根據S模式應答PPM/PCM編碼單元的編碼信息，對數據進行配置;數據處理單 元用于產生本機應答信號數據，并將處理后的數據分別輸出值S模式應答PPM/PCM編碼單元 和外部設備；
[0010]應答信號方位角控制單元用于產生方位角控制信號；
[0011]全向/定向天線控制單元根據應答信號方位角控制單元發出的方位角控制信號， 控制天線在全向和定向兩種模式切換。
[0012] 進一步地，作為優選方案，所述數字正交變換單元包括數字信號帶通濾波器模塊 和數字正交變換器模塊，數字信號帶通濾波器模塊接收測向信號并完成信號濾波，濾波后 的信號經數字正交變換器組模塊進行數字正交變換處理。
[0013] 進一步地，作為優選方案，所述數字正交信號預處理單元包括信號特征提取模塊、 詢問信號方位角計算模塊以及ASK包絡解調模塊，所述信號特征提取模塊對數字正交變換 后的信號進行特征提取，得到信號幅度、相位、頻率;詢問信號方位角計算模塊根據提取到 的特征s模式雷達詢問策略，產生詢問信號方位信息并傳輸給數據處理單元;ASK包絡解調模塊根據信號特征提 取模塊提取到的特征，得到詢問信號包絡波形，并將該詢問信號包絡波形輸出至A/C/S模式 詢問信號解碼單元。
[0014] 一種基于上述比幅測向體制的S模式應答機的信號處理方法，包括以下處理步驟：
[0015] (a)數字正交變換單元接收待處理的測向信號，并對接收到的信號進行濾波、數字 正交變換處理；
[0016] (b)經數字正交變換處理后的信號進入數字正交預處理單元，信號在數字正交預 處理單元完成信號特征提取，提取后的信號分別進行詢問信號方位角計算、ASK包絡解調；
[0017] (c)-方面，提取后的信號經詢問信號方位角計算得到詢問信號方位信息，將該詢 問信號方位信息輸入數據處理單元，數據處理單元輸出相應的應答信息；另一方面，提取后 的信號經ASK包絡解調得到詢問信號包絡波形，將該詢問信號包絡波形輸入A/C/S模式詢問 信號解碼單元完成解碼工作；
[0018] (d)S模式應答PPM/PCM編碼單元對A/C/S模式詢問信號解碼單元解碼后的信號進 行編碼，并將編碼后的信號輸入DA芯片數據配置單元；
[0019] (e)應答信號方位角控制單元根據數據處理單元給出的方位角，產生應答信號方 位信息和天線控制信息；
[0020] (f)全向/定向天線控制單元根據步驟給出的天線控制信息，控制天線實現全 向和定向兩種模式的切換。
[0021] 進一步地，作為優選方案，所述步驟中詢問信號方位角計算的具體過程為：
[0022] (cl)通過四個天線陣子接收提取后的信號，并將每個天線陣子接收到的信號送入 各自對應的信道；
[0023] (c2)每個信道輸出的信號都分別送到兩個減法器；
[0024] (c3)在減法器內，每個天線陣子的輸出信號與左右相鄰天線陣子的輸出信號進行 比幅運算，得到方位碼，并將方位碼傳輸給數據處理單元進行后續處理。
[0025] 進一步地，作為優選方案，所述步驟(c2)的具體過程為：
[0026] (c21)將四個天線陣子輸出的信號分別送入四個信道，四個信道分別輸出信號A、 B、C、D，每個信道輸出兩路信號；
[0027] ((^22)信號4和8加到減法器11，信號8和(：加到減法器12，信號(：和0加到減法器了3， 信號D和A加到減法器J4。
[0028] 本發明與現有技術相比，具有以下優點及有益效果：
[0029] (1)本發明在射頻收發通道上參考綜合監視系統的硬件電路設計思路，配合專用 TCAS天線實現射頻信號定向收發的功能，大幅減少地面二次雷達站詢問所帶來的異步串擾 問題;并利用定向天線收發增益，增長探測距離和降低發射機功率;詢問信號方位解算和應 答信號方位角控制的軟件邏輯算法全部集成在FPGA中，處理時間短，時效性強，數字化程度 尚。
[0030] (2)本發明可根據應用平臺的不同需求，進行天線數量和收發鏈路結構裁剪，以滿 足支線客機、通用飛機、地面管制站等不同應用平臺的實際要求;并可根據收發天線的設計 特性，完成應答信號方位角控制軟件算法的自適應匹配。
【附圖說明】
[0031 ]圖1為本發明的整體組成結構示意圖；
[0032]圖2為詢問信號方位角計算過程示意圖；
[0033]圖3為定向天線四陣子方向圖。
【具體實施方式】
[0034]下面結合實施例對本發明作進一步地詳細說明，但本發明的實施方式不限于此。 [0035] 實施
