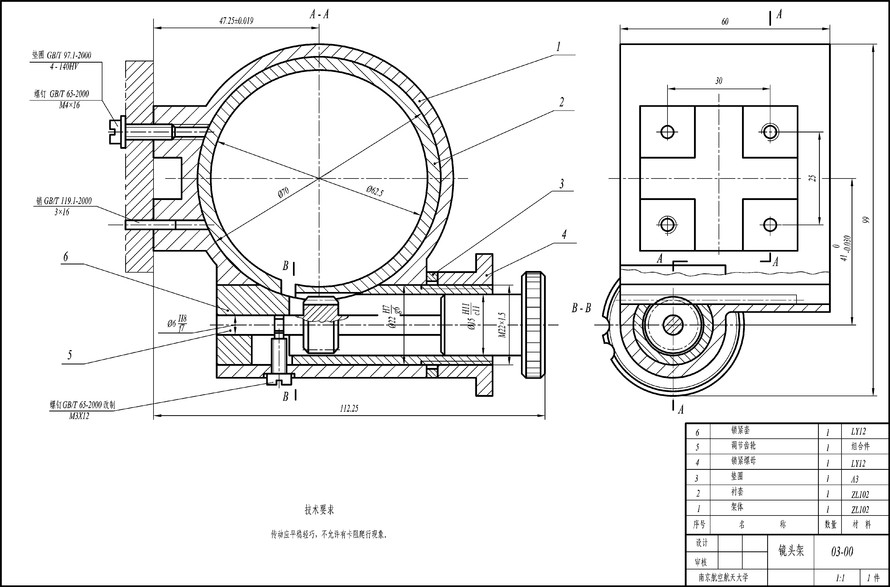

繪制減速器裝配圖會計學第1頁/共46頁1 裝配圖的一般繪制過程2 裝配圖的繪制方法及繪圖實例１ 裝配圖的一般繪制過程第2頁/共46頁裝配圖的繪制過程基本與繪制零件圖相似，同時又有其自身的特點。裝配圖的一般繪制步驟如下。（1）建立裝配圖模板。 （2）繪制裝配圖。 （3）對裝配圖進行尺寸標注。第3頁/共46頁（4）編寫零、部件序號。用快速引線標注命令繪制序號指引線及注寫序號。（5）繪制并填寫標題欄、明細欄及技術要求。（6）保存圖形文件。 第4頁/共46頁２ 裝配圖的繪制方法及繪圖實例 利用繪制裝配圖可以采用的主要方法有： 根據零件圖直接繪制； 零件圖塊插入法， 零件圖形文件插入法； 利用設計中心拼畫裝配圖等 下面將結合圖2所示的單級圓柱齒輪減速器裝配圖的具體繪制過程，分別介紹幾種繪制方法。 第5頁/共46頁習題集 p99圖1齒輪減速箱分解圖▼第6頁/共46頁End圖２單級圓柱齒輪減速箱▼31第7頁/共46頁２.1 直接繪制裝配圖對于一些比較簡單的裝配圖，可以直接利用的二維繪圖及編輯命令，按照手工繪制裝配圖的繪圖步驟將其繪制出來零件圖學生用標題欄，與零件圖的繪制方法一模一樣。
在繪制過程中，要充分利用“對象捕捉”及“正交”等繪圖輔助工具以提高繪圖的準確性，并通過對象追蹤和構造線XLINE來保證視圖之間的投影關系。這種繪制方法不適于繪制如圖2所示的復雜的圖形。因此，這種方法在繪制裝配圖時很少用到。第8頁/共46頁2.2零件圖塊插入法用零件圖塊插入法繪制裝配圖，就是將組成部件或機器的各個零件的圖形先創建為圖塊，然后在按零件間的相對位置關系，將零件圖塊逐個插入，拼繪成裝配圖的一種方法。下面是用該方法繪制齒輪減速箱裝配圖的具體步驟。第9頁/共46頁1．創建零件圖塊（1）繪制零件圖用繪制零件圖的方法繪制組成單級圓柱齒輪減速器的各零件的零件圖，分別為箱坐、箱蓋、齒輪軸、齒輪、透蓋和軸承端蓋等零件圖。 第10頁/共46頁在繪制零件圖時，需要注意以下問題： ① 尺寸標注由于裝配圖中的尺寸標注要求與零件圖不同，因此，如果只是為了拼繪裝配圖，則可以只繪制出圖形，而不必標注尺寸，如果既要求繪制出裝配圖，又要求繪制出零件圖，則可以先把完整的零件圖繪制出并存盤，然后再將尺寸層關閉，進而創建用于拼繪裝配圖的圖塊。第11頁/共46頁② 剖面線的繪制在裝配圖中，兩相鄰零件的剖面線方向應相反，或方向相同而間隔不等，因此，在將零件圖圖塊拼繪為裝配圖后，剖面線必須符合國際標準中的這一規定。
如果有的零件圖塊中剖面線的方向難以確定，則可以先不繪制出剖面線，待拼繪完裝配圖后，再按要求補繪出剖面線。第12頁/共46頁③ 螺紋的繪制 如果零件圖中有內螺紋或外螺紋，則拼繪裝配圖時還要加入對螺紋連接部分的處理。由于國標對螺紋連接的規定畫法與單個螺紋畫法不同，表示螺紋大、小徑的粗、細線均將發生變化，剖面線也要重繪。因此，為了繪圖簡便，零件圖中的內螺紋及相關剖面線可暫不繪制，待拼繪成裝配圖后，在按螺紋連接的規定畫法將其補畫出來即可。第13頁/共46頁（2）創建零件圖塊 將繪制完成的零件圖零件圖學生用標題欄，用創建塊命令定義為圖塊，供以后拼繪裝配圖時調用。具體操作步驟如下：① 打開繪制的零件圖，并將尺寸圖層及剖面線圖層關閉。② 如果零件圖的視圖選擇及表達方法有與裝配圖不一致的地方，則需要對繪制的零件圖進行編輯修改，使其與裝配圖保持一致。第14頁/共46頁③ 用創建塊命令，依次將零件圖形定義成塊。 為了保證零件圖塊拼繪成裝配圖后各零件之間的相對位置和裝配關系，在創建零件圖塊時，一定要選擇好插入基點。為了便于將零件圖塊拼繪成裝配圖，一個零件的一組視圖可以根據需要分別創建為多個圖塊，如箱座零件圖中，主、俯視圖就可創建為兩個圖塊。
第15頁/共46頁2．由零件圖塊拼繪裝配圖（1）新建文件直接輸入命令：NEW↙或者單擊“標準”工具欄中的“”按鈕，打開“選擇樣板”對話框，如圖3所示。從中選擇前面建立的樣板文件，如選擇“”，單擊“確定”按鈕，設置圖層，畫出A1圖紙的圖幅及圖框，繪制標題欄及明細表，保存。即可在此基礎上繪制圖形了，繪制完后將圖形以.dwg為擴展名保存圖形。 第16頁/共46頁圖3 “選擇樣板”對話框 第17頁/共46頁 注： 在 2004提供的樣板文件中，以Gb_ax（x為從0到4的數字）開頭的樣板文件為基本符合我國制圖標準（其中包括圖幅、標題欄、文字樣式和尺寸標注樣式的設置等）的樣板文件，其中以Gb_a0、 Gb_a1、 Gb_a2、Gb_a3和Gb_a4開頭的樣板文件的圖幅尺寸分別與0號、1號、2號、3號和4號圖形的圖幅相對應。第18頁/共46頁根據 2004提供的樣板文件創建新圖形文件后， 2004一般情況下要顯示出布局（但選擇樣板文件acad.dwt或.dwt除外）。例如，用戶以樣板文件Gb_a1-Named Plot 創建新圖形文件后，通過繪圖窗口的選項卡可以看出，布局名稱為“Gb A1標題欄”。
2004的布局主要用于打印圖形時確定圖形相對于圖紙的位置，但在繪圖過程中，還需要切換到模型空間，這時只需要單擊選擇“模型”選項卡。 第19頁/共46頁（2）插入“塊”或帶基點復制“塊” 用插入塊命令，或者選擇“插入”→“塊（B）…”命令，先將箱座的主視圖和俯視圖復制到新文件中，注意保證主、俯視圖長對正。然后按裝配線上零件的裝配順序依次插入創建的零件圖塊，如圖4所示。如果零件圖塊的比例與裝配圖的比例不同，則需要設定零件圖塊插入時的比例，以滿足裝配圖的要求。 第20頁/共46頁圖4 插入“箱蓋”零件圖塊 第21頁/共46頁繪圖順序：箱座：主視圖，俯視圖輸入軸裝配線俯視圖：輸出軸裝配線通氣器裝配線主視圖：油面觀察窗裝配線油塞裝配線螺栓聯接裝配線圓錐銷聯接裝配線第22頁/共46頁尺寸標注、技術要求編寫零件序號填寫明細表、標題欄第23頁/共46頁2.3 零件圖形文件插入法在中，可以將多個圖形文件用插入塊命令，直接插入到同一圖形中，插入后的圖形文件以塊的形式存在于當前圖形中。因此，可以用直接插入零件圖形文件的方法來拼繪裝配圖，該方法與零件圖塊插入法極為相似，不同的是默認情況下的插入基點為零件圖形的坐標原點（0，0），這樣在拼繪裝配圖時就不便準確確定零件圖形在裝配圖中的位置。
第24頁/共46頁為保證圖形插入時能準確、方便地放到正確的位置，在繪制完零件圖形后，應首先用定義基點命令BASE設置插入基點，然后再保存文件，這樣在用插入塊命令將該圖形文件插入時，就以定義的基點為插入點進行插入，從而完成裝配圖的拼繪。第25頁/共46頁2.4 利用設計中心拼繪裝配圖設計中心（ ，ADC）為用戶提供了一個直觀、高效和集成化的圖形組織和管理的工具，它與資源管理器類似。用戶利用設計中心，不僅可以方便地瀏覽、查找、預覽和管理圖形、塊、外部參照及光柵圖像等不同的資源文件，而且可以通過簡單的拖放操作，將位于本地計算機、局域網或因特網上的塊、圖層和外部參照等內容插入到當前圖行中。 第26頁/共46頁1．進入設計中心選擇“工具”→“設計中心”命令，或在“標準”工具欄中單擊“設計中心”按鈕，或直接輸入命令，都可以打開“設計中心”窗口，如圖5所示?！霸O(shè)計中心”窗口包括4個選項卡：“文件夾”、“打開的圖形”、“歷史記錄”和“聯機設計中心”。這些選項卡中各自的功能選項如下。
第27頁/共46頁圖5 “設計中心”窗口 第28頁/共46頁（1）“文件夾”選項卡“文件夾”選項卡用于在樹狀突切換窗口中顯示本地及網絡驅動器中的資源文件，共包括以下4個窗口。 ① 樹狀突切換窗口： 用樹形目錄顯示本地和網絡驅動器中的文件、文件夾及圖形組件等內容。第29頁/共46頁② 項目列表窗口：用于查看打開圖形和其他圖形中的內容。③ 預覽窗口：用于顯示所選圖形文件的預覽圖像。④ 說明窗口：用于顯示所選圖形文件的說明文字。第30頁/共46頁（2）“打開的圖形”選項卡“打開的圖形”選項卡用于在樹狀視圖窗口中顯示當前的所有圖形，同樣包括4個窗口，意義同前。（3）“歷史記錄”選項卡“歷史記錄”選項卡用于在樹狀視圖窗口中顯示用戶曾編輯過的圖形，僅包括一個樹狀視圖窗口。第31頁/共46頁（4）“聯機設計中心”選項卡 通過聯機設計中心可以訪問上數以千計的預先繪制的符號、制造商信息以及內容集成商站點。 第32頁/共46頁2．利用設計中心打開圖形文件 在設計中心中，雙擊圖形文件只能打開下級目錄樹，如果要通過設計中心在繪圖區打開圖形文件，用鼠標右鍵單擊在項目列表窗口中欲打開的圖形文件，然后從彈出的快捷菜單中選擇“在應用程序窗口中打開”命令，即可將所選圖形文件在繪圖區打開。
第33頁/共46頁 例如，要打開如圖6-7所示的項目列表窗口中的1-02.dwg箱蓋圖形文件，只要用鼠標右鍵單擊1-02.dwg圖形文件，彈出如圖6-8所示的快捷菜單，選擇“在應用程序窗口中打開”命令，就得到如圖6-3所示的箱蓋零件圖。第34頁/共46頁圖6 選項 第35頁/共46頁3．利用設計中心插入圖形文件利用設計中心，可以將已有圖形文件，作為圖塊插入到當前圖形中。只要單擊在項目列表窗口中欲打開的圖形文件，按住鼠標左鍵將其拖動到繪圖區后松開，此時系統會出現提示信息，由于圖形文件是作為圖塊插入到當前圖形中的，第36頁/共46頁 因此，系統提示的內容與執行的插入圖塊命令相同。如圖8所示，如果想把K1-07.dwg圖形文件插入到1-11軸芯所在的繪圖區，只要按上述步驟操作，就可以得到如圖9所示的圖形。 第37頁/共46頁圖8 要插入的圖形文件 第38頁/共46頁圖9 插入圖形文件到繪圖區 第39頁/共46頁4．利用設計中心插入圖塊通過設計中心，可以直接插入其他圖形文件中定義的圖塊，但一次只能插入一個圖塊。圖塊被插入到圖形中后，如果原來的圖塊被修改，則插入到圖形中的圖塊也隨之改變。
設計中心提供了以下兩種插入圖塊的方法。第40頁/共46頁方法1：采用“默認比例和旋轉角”方式插入圖塊，采用該方法插入圖塊的操作步驟如下：從項目列表窗口或“查找”對話框中選擇要插入的圖塊，按住鼠標左鍵將其拖動到當前圖形中，系統將比較圖形和插入圖塊的單位，根據兩者之間的比例對圖塊進行自動縮放。例如，插入圖塊的單位為mm，而當前圖形的單位為cm，則系統自動將插入圖塊的單位轉換為cm，然后將其插入到當前圖形中。第41頁/共46頁方法2：采用“指定比例和旋轉角”方式插入圖塊，采用該方法插入圖塊的操作步驟如下。從項目列表窗口或“查找”對話框中用鼠標右鍵選取要插入的圖塊，按住鼠標右鍵將其拖動到當前圖形中后松開，從彈出的快捷菜單中選取“插入為塊”命令，如圖10所示。此時將打開“插入”對話框，后面的操作與插入圖塊相同。 第42頁/共46頁圖10快捷菜單第43頁/共46頁5．利用設計中心拼繪裝配圖選擇“工具”→“設計中心”命令，打開“設計中心”窗口，在樹狀突切換窗口中選擇蝸輪減速箱零件圖的圖形文件，例如，單擊“圖樣”文件夾左端的“+”圖標并點中該文件夾，則在項目列表窗口中顯示如圖11所示內容。第44頁/共46頁圖11 “設計中心”窗口 第45頁/共46頁在“1-02.dwg”圖標上單擊鼠標左鍵，預覽窗口就顯示“1-02.dwg”箱蓋圖形。用鼠標左鍵單擊該圖塊并將其拖動到繪圖區，則箱蓋的圖形便插入到繪圖區。打開“對象捕捉”功能，方法同上，依次將其他零件圖塊插入到繪圖區適當位置，即可完成裝配圖的拼繪。
