目 錄 一． 概述 1. 報警主機的基本功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 2. 主要技術參數. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3. 報警系統基本配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4. 可選配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 二． 報警主機的結構與安裝1. 主機的安裝. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1. 1 有線探測器的連接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1. 2 電話線及電源線連接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2. 無線探測設備的安裝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 三、 報警主機的設置與使用 1. 報警主機的基本設置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2. 無線探測器的對碼學習 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 3. 主機與智能鎖的對碼. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 4. 對主機進行布防. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 5. 報警動作的觸發. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 6. 接警操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 7. 遠程控制操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 8. 系統復位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 9. 無線喇叭的對碼學習與使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18一 概述衷心感謝閣下選用本公司的產品， 為使您能充分理解本系統功能和發揮其特性， 使用前請務必詳細閱讀本使用說明書。

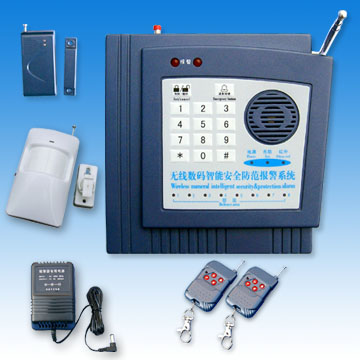

１ . 報警控制主機的詳細基本功能 1） 雙 LED 數碼管顯示， 直觀顯示報警防區， 鍵盤輸入內容 2） 全鍵盤操作， 操作簡單適用 3） 語音提示功能， 布防， 撤防或鍵盤操作時有語音提示 4） 密碼操作， 確保系統安全 5） 可與本公司的接警平臺連接， 實現聯網管理 6） 可預設 6 組用戶號碼和 2 組接警中心號碼 7） 可以通過電話撥打主機號碼來控制主機布防， 撤防， 監聽 8） 報警或遠程操作時， 具有語音提示功能 9） 主機具有搶線報警功能及電話線故障檢測報警功能 10） 通過學習對碼的方式增加無線探測器 11） 布撤防警號音提示功能 ２ . 主要技術參數： 1) 工作電源： DC9V（） 2) 工作電流： 日常職守： 《5mA, 報警通訊《75mA） 3) 無線工作頻率: 接收 4) 無線編碼方式： ASK 5) 無線接收靈敏度： -@12dB SINAD 6) 無線防區數： 99 個 7) 報警電話數量： 8 組(包括 2 組中心號碼， 6 組報警電話號碼) 8) 外置警號音量: ≥ 9) 工作溫度： -15℃～ +55℃ 相對濕度≤90% 3. 報警系統的的基本配置1） 報警主機1 部 2） 無線門磁探測器1 副 3） 無線紅外探測器1 個 4） 無線遙控器2 個 5） 使用說明書1 份 6） 9 伏 300 毫安電源適配器1 個 7） 電話線1 條 8） 保修卡1 份 4. 可選配置 1） 無線煙霧探測器 2） 無線煤氣探測器 3） 無線紅外柵欄 4） 紅外對射二． 報警主機的結構與安裝 1. 主機的安裝主機外觀 1） 電話線及電源的連接 在主機頂部有兩個電話線接口， 左邊的為進線， 另一個為出線， 進線口連接室外引進的電話線， 出線口連接電話機 注意： 如果電話線連接有網絡調制解調器（MODEM） ， 那么調制解調器必須連接在出線口， 否則會影響到主機撥號。
2. 無線探測設備的安裝 1) 門磁/窗磁的安裝 門磁的原理是檢測感應磁控管與磁鐵的距離， 當兩者拉開一定的距離時, 它就能感應到， 并觸發信號報警。 將它安在門窗上， 可探測到門窗的開合， 安裝時將磁鐵與發射器一個裝在門上， 一個裝在門框上， 用雙面膠粘牢或用螺絲固定即可。 2) 紅外探測器的安裝被動紅外探頭是通過紅外波長來感應溫度變化以確定人體的活動, 探測距離為 5-8 米, 標準紅外探頭的探測角為水平 110° , 垂直 60° , 安裝時將紅外探頭固定在墻上, 離地面 2～2. 2 米， 調整角度, 面對需監測的區域。 注意: 紅外探頭安裝位置是否合適, 將影響報警器的準確性, 在安裝前向供應商仔細詢問, 以免發生誤報和漏報。 3） 無線遙控器的使用 遙控器為 4 鍵式： 外出布防鍵， 在家布防鍵， 撤防鍵， 緊急鍵。 1） 按一下外出布防鍵， 主機語音提示“外出布防” ， 執行延時布防，“外出” 指示燈閃爍 30 秒后長亮， 進入外出布防狀態。 2） 按外出布防鍵+緊急鍵， 進入立即布防狀態， 外出指示燈長亮。 3） 按在家布防鍵， 語音提示“在家布防” ， 執行延時布防， “在家” 指示閃爍 30 秒后長亮， 進入在家布防狀態。
4） 按在家布防鍵+緊急鍵， 進入立即布防狀態， 在家指示燈長亮。 5） 當按一下緊急鍵時， 不管主機處于布防狀態， 還是撤防狀態， 都會使主機報警， 同進報警指示燈亮。 6） 按撤防鍵使主機處于撤防狀態， 并可以立即終止正在進行的報警操作。 注意： 在家布防狀態下， 對碼時選擇了“在家” 類型的探測器才會報警， 對碼到“外出” 類型的探測器不報警。外出布防狀態下， 對碼時無論是選擇了“在家” 或“外出” 類型， 探測器都會報警。三、 報警主機的設置與使用 1. 報警控制主機的基本設置報警控制主機在使用之前必須要進行必要的設置，才能使整個系統處于正常的工作狀態。 在進行設置時時刻報警器 使用說明書， 鍵盤上鎖狀態下， 要先輸入密碼開鍵盤鎖。 初始密碼為 1234.輸入密碼正確后， 會顯示“PP” ， 此時即可進行布撤防或設置操作。 鍵盤鎖在無任何操作情況下， 15 秒鐘自動上鎖。 開啟鍵盤鎖情況下， 按編程時， 語音提示“系統已進入編程狀態” ， LED 數碼管顯示“- -” ， 即可在鍵盤上輸入操作指令進行相應的設置， 當一條指令設置完后， LED 數碼管顯示為“- -” ， 不必退出編程狀態即可以接著進行下一條指令的設置， 設置過程中如果不想保存， 或設置項已設置完成， 直接按“返回” 鍵即可退出編程狀態， 退出時語音提示“系統已退出編程狀態” 。
具體指令及操作如下： （注意， 以下所有指令均是在已進入編程狀態下的操作） ? 設置中心電話號碼 （此號碼在有報警情況下， 主機自動撥打， 以通知接警中心， 如果不是聯網接警系統平臺用戶請不要設置此號碼， 否則會連續撥打此號碼， 影響到撥打用戶號碼的速度）操作指令： 電話號碼 + *# + 序號（8 或 9） 輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 說明： 8 或 9 為第一個接警中心號碼或第二個接警中心號碼 要刪除中心號碼， 只需要在編程狀態下， 直接輸入*#8 或*#9 即可， 如需要理發， 重新按指令輸入新的電話號碼即可 ? 設置用戶電話號碼 （此號碼在主機有報警的情況下， 主機自動撥打該號碼通知用戶有警情發生） 操作指令： 電話號碼 + *# + 序號（1-6）輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 說明： 1-6 為代表第一到第 6 組用戶號碼 要刪除用用戶號碼， 只需要在編程狀態下， 直接輸入*#1-6 即可， 如需要更改， 重新按指令輸入新的電話號碼即可 ? 修改系統密碼 操作指令： 密碼 + *# + 7 輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 （系統初始值： 1234） ? 設置用戶編號（主機 ID 或用戶 ID） （主機連接接警中心， 向接警中心傳送報警信息時需要識別用戶編號， 或稱主機 ID， 用戶 ID） 操作指令： 編號 + *# + 0 輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 （系統初始值： 0001） ? 設置遠程控制應答響鈴次數 操作指令： 007**1XX# XX 表示需要設置的次數（01-08） ， 次數不要大于 08（電信運營商最大次數） ， 否則可能會無法接通 輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 ? 設置警笛鳴響時間操作指令： 007**2XX# XX 表示需要設置的響笛時間（01-30 分鐘） 。
輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 ? 設置電話線掉線檢測功能打開或關閉 （此功能打開時， 當電話線掉線或線路故障時， 系統線路指示燈會亮， 同時會鳴響警笛） 操作指令： 007**010#（關） ， 011#（開） 如輸入為 007**010#為關電話線檢測功能， 007**011#為打開電話線檢測功能。 輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 （系統默認開） ? 設置緊急報警時警笛打開或關閉 （此功能可以設置使用緊急按鈕或遙控器的緊急鍵報警時， 警笛打開或關閉） 操作指令： 007**020#（關） ， 021#（開） 如輸入 007**020#時， 緊急報警時， 警笛不響， 輸入為 007**021#時， 緊急報警時警笛響。 輸入完成后有“設置成功” 的提示音， 系統自動保存， 并返回到編程狀態， 輸入其他指令即可進行其他設置 （系統默認開） ? 查看中心或用戶號碼， 密碼， 用戶 ID 操作指令： 007**X# （X=0-9） X 表示 0-9 中的任一數字， 序號與用戶號碼， 中心號碼， 用戶 ID， 密碼的序號相同， 如輸入 007**1#， 表示查詢的為報警電話號碼 1， 007**0#表示查詢的為 用戶 ID。
輸入完指令后， 系統會在 LED 數碼管上顯示出數字， 同時會有語音提示。 2. 無線探測器及遙控器的對碼學習 在待機狀態下， 通過按主機頂部的對碼鍵來進行無線遙控器或無線探測器的對碼學習。 初次對碼：進入系統編程狀態下， 輸入對碼指令： 007**77# 主機會語音提示“系統已進入對碼狀態” ， 顯示屏的防區將顯示為“01” ， 可按數字鍵修改防區， 按“在家布防” 或“外出布防” 鍵選擇報警類型， 然后觸發探測器報警， 主機收到探測器或遙控的信號后會語音提示“系統對碼成功” ， 此時如果按“返回” 鍵或“對碼” 鍵， 則退出對碼狀態， 如果要同時設置其他的探測器對碼， 則可以不退出， 按上述方法直接輸入防區號， 選擇報警布防類型后進行對碼學習， 直到對碼完畢， 再按“返回” 或“對碼” 鍵退出對碼狀態。 （如果原來已經對碼， 按初次對碼的方式會刪除掉原有的探測器信息） 增加對碼：進入系統編程狀態下， 輸入對碼指令： 007**88# 主機會語音提示“系統已進入對碼狀態” ， 顯示屏的防區將顯示為“01” ， 可按數字鍵修改防區， 按“在家布防” 或“外出布防” 鍵選擇報警類型，然后觸發探測器報警時刻報警器 使用說明書， 主機收到探測器或遙控的信號后會語音提示“系統對碼成功” ， 此時如果按“返回” 鍵或“對碼” 鍵， 則退出對碼狀態， 如果要同時設置其他的探測器對碼， 則可以不退出， 按上述方法直接輸入防區號， 選擇報警布防類型后進行對碼學習， 直到對碼完畢， 再按“返回” 或“對碼” 鍵退出對碼狀態。
（增加對碼只是在原有探測器的基礎上， 增加其他的探測器， 如果探測器已重復， 會有“嘀， 嘀， 嘀” 的提示音） 清除對碼：要清除對碼必須進行系統初始化設置。注意：在家布防狀態下， 對碼時選擇了“在家” 類型的探測器才會報警， 對碼到“外出” 類型的探測器不報警。外出布防狀態下， 對碼時無論是選擇了“在家” 或“外出” 類型， 探測器都會報警。 4. 對主機進行布防（外出布防， 在家布防模式） 方式一 通過主機的前面板的按鍵操作來完成 A． 外出布防： 輸入系統密碼， 再按一下“外出布防” 鍵， 主機會語音提示“外出布防” ， “外出” 指示燈閃爍， 30 秒后長亮， 即進入外出布防狀態。 B． 在家布防： 輸入系統密碼， 再按一下“在家布防” 鍵， 主機會語音提示“在家布防” ， “在家” 指示燈閃爍， 30 秒后長亮， 主機進入在家布防狀態。 方式二 通過無線遙控器的布防鍵來完成（請參照前面的“無線遙控器的使用” ） 方式三 通過遠程電話控制 操作如下： 使用電話或手機撥打連接主機的電話， 在達到設置的振鈴次數后， 主機會自動接通， 在聽到主機提示輸入密碼時， 輸入系統密碼， 密碼正確時會有語音提示“布防請按 1， 撤防請按 2， 監聽請按 5， 開鎖請按6， ...
