1、在Creo中建立一零件圖，選Front為草繪面，Right為參考面
2、單擊“草繪”按鈕creo4.0工程圖尺寸標注，進入草繪繪圖環境，繪制如圖中所示帶大圓弧的封閉草繪截面；修改截面尺寸為需要值
3、生成實體模型
4、創建一工程圖，添加主視圖

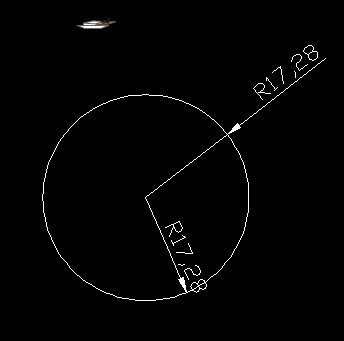

5、標注“Z-半徑尺寸”。
1） “”下拉選項卡，選擇“Z- ”
2.）單擊圓弧；再在圓弧內側單擊一下，即可看到標注出的“Z- ”
3.）按鼠標中鍵結束標注
