本設計的顯示電路由8段共陽數碼管（4個）、三極管（4個9012）、電阻（4個1K、8個200Ω）、電源（+5V）組成。 具體電路如圖3-2所示：
電路分析：
1）1K電阻：分別接在單片機的P2.3、P2.4、P2.5、P2.6端口，對PNP三極管起到限流保護的作用；
2）三極管：4個三極管均為PNP型，基極接I/O口，發射極接電源，數碼管的COM口接三極管的集電極。
當I/O給低電平時，三極管基極電壓低，發射極電壓高，使三極管導通，為數碼管提供電壓；
3）200Ω電阻：接在數碼管的8段上，起到限流保護的作用；
4）數碼管：當P0.x信號為低電平時，P2.x為低電平，數碼管對應的段為亮狀態，否則不亮。 工作準則：

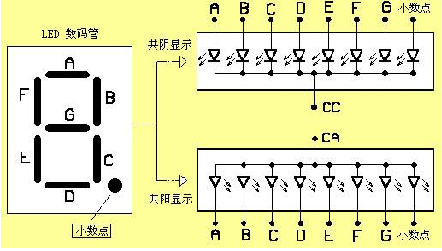

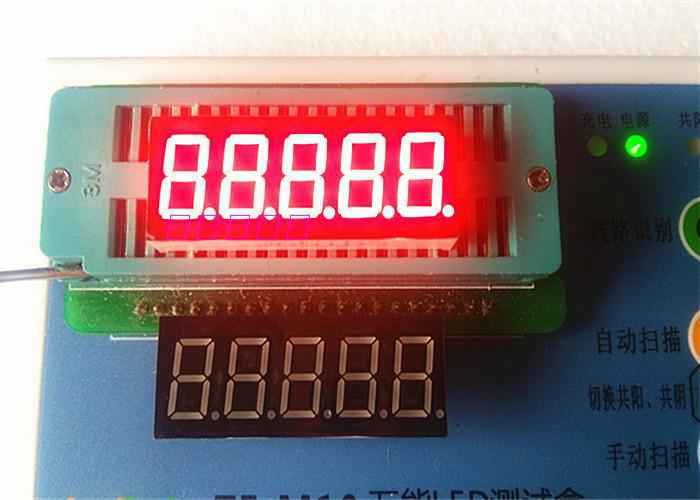

數碼管采用動態掃描工作方式，動態顯示是將所有數碼管的“a、b、c、d、e、f、g、h”8個顯示筆畫的同名端連在一起，并為每個數碼管的共極COM增加了位選通控制電路，位選通由獨立的I/O線控制。 本設計分別連接P2.3、P2.4、P2.5、P2.6。 此時所有的數碼管都接收到相同的字庫代碼數碼管靜態顯示流程圖，但是哪一個數碼管顯示字庫取決于單片機對位選通COM端電路的控制，所以我們只需要控制位選通的選通需要顯示的數碼管。 點亮?xí)r，位顯示字體，不帶頻閃的數碼管不亮。 通過分時輪流控制各數碼管的COM口，實現各數碼管輪流控制顯示，為動態驅動。 在輪流顯示的過程中，每只數碼管的點亮?xí)r間為1~2ms。 由于視覺暫留和發光二極管的余輝效應數碼管靜態顯示流程圖，雖然實際上并不是所有的數碼管同時點亮，但只要掃描速度足夠快，給人的感覺就是一套穩定的顯示數據不會閃爍。 動態顯示的效果和靜態顯示一樣，可以節省大量的I/O口，功耗更低。
