8.1.4信息系統的架構模式
信息系統的系統架構模式主要有主機-終端模式、客戶機/服務器(/，C/S)模式和瀏覽器/服務器(/，B/S)模式。
(1)主機-終端模式
主機-終端模式或集中模式也是大型主機的結構，它是信息系統向網絡發展，實現信息共享的一種早期解決方案。這種模式是一種集中計算環境，使用大型主機作為服務器集中化管理，通過終端來訪問數據。在集中模式下，信息系統所提供的服務完全依賴于主機服務器，客戶端每個請求都需要在服務器處理，然后將結果返回到客戶端，所以對服務器的性能要求極高。而且，其性能將受服務器和終端客戶間帶寬和網絡繁忙程度的影響，特別是在處理大文件時，響應較慢。應用程序不能利用客戶機的處理能力，而只能提交請求并顯示響應。此模式的優點是系統穩定、易于維護，缺點是對主機資源要求過高，對大規模應用支持不夠，難以實現跨硬件和跨平臺的信息共享，同時終端機應用任務簡單，造成了資源浪費。在網絡分布式環境下，這種模式已經基本上不予采用。
(2)客戶機/服務器(/，C/S)模式
隨著網絡技術的發展，客戶機/服務器(C/S)模式在20世紀80年代后期開始引入業界。該模式在分布式計算環境中，結合大型主機機構及網絡工作組兩者優點，以高性能的數據庫服務器為中心，集中管理核心資源，向客戶機提供應用所需的數據支持;在客戶端運行應用程序，功能主要是管理用戶接口，處理應用邏輯，產生向服務器發送的數據庫請求，并從服務器接收結果。C/S模式既充分地共享服務器的資源，同時也使客戶機的本地資源得到了充分利用，整個系統的負載在客戶和服務器間得到合理分配，使得大規模、網絡化的應用成為可能。
傳統的C/S模式是兩層結構的，如圖8-5所示。第一層是在客戶機系統上，提供用戶界面、運行邏輯處理應用;第二層是通過網絡結合了數據庫服務器，數據服務器接受客戶端SQL語句并對數據庫進行查詢，然后返回查詢結果。在C/S兩層結構中，客戶端保持著應用程序，直接訪問數據庫;服務器端存放著所有數據，每個客戶端與數據庫保持一個任務連接。客戶端通過應用程序向數據服務器發出請求，數據服務器據此請求對數據進行操作。用一個形象的比喻來描述，服務器端像一個倉庫，主要功能是存儲原材料和成品，但并不進行加工，而客戶端像最后的加工車間，完成從原料到成品的整個制造過程數據庫系統的基礎是，然后將成品存儲到倉庫。由于業務的處理邏輯主要在客戶機端執行，因此這種結構也被稱為胖客戶(Fat )結構。
但隨著信息系統的進一步發展，基于C/S的信息系統暴露出越來越大的局限性，必須在客戶端安裝大量的應用程序(客戶端軟件)，開發成本較高，不適應大規模的信息系統，難以突破企業之間的組織邊界，企業與企業之間的信息交流受到很大制約，并且系統配置、維護管理和升級麻煩且費用大。所有這些導致了C/S模式的可管理性差，工作效率低。
(3)瀏覽器/服務器(/，B/S)模式
隨著的飛速發展，Web技術日趨成熟，自20世紀90年代開始瀏覽器/服務器(B/S)模式(亦稱Web應用模式)逐漸發展和普及。B/S模式是在C/S模式的基礎上發展起來的，其利用瀏覽器作為客戶端的應用程序，采用瀏覽器-應用服務器/Web服務器-數據庫服務器三層結構，數據信息以網絡頁面的形式傳輸。由于其客戶端利用了目前作為標準配置的瀏覽器，充分利用了的網絡資源，與傳統的C/S模式相比，其具有更簡單、更低成本、能夠提供更多信息等諸多優勢。B/S模式的結構如圖8-6所示。
圖8-5C/S模式體系結構
圖8-6B/S模式體系結構
這種系統在服務器端集中了所有的應用邏輯，在客戶機上通過直觀、易于使用的瀏覽器從Web服務器上獲取信息。Web服務器通過HTTP建立了內部頁面和各相關后臺數據庫的超文本鏈接，所以最終可以用瀏覽器查詢網絡上所有服務器的信息。其中瀏覽器構成了系統的表示層，Web服務器及Web應用服務器構成了系統的應用層，而數據庫服務器構成了系統的數據層。
B/S模式的一個重要特征是使所有應用服務都有專門的應用服務器處理，既減輕了數據服務器的處理負擔，又可以通過不同的應用服務器使數據服務器支持不同的應用以及大規模用戶的應用。而瀏覽器作為客戶端，既避免了系統客戶端維護管理與升級的困難，又能同門戶網站無縫地相結合，使用非常方便，成為信息系統架構的發展趨勢[6]。
(4)多層架構模式
由前面介紹可以看出，B/S模式是在兩層C/S模式基礎上發展起來的三層結構模式。自三層結構的概念提出和應用之后，其不斷被引申和擴展，進而逐漸產生了多層結構，即前臺界面(如瀏覽器)、Web服務器、中間件(或應用服務器)及數據庫服務器(見圖8-7)。
圖8-7多層模式體系結構
①前臺界面:這一層直接與用戶交互，支持多種客戶端，它既可以是通過訪問的Web瀏覽器客戶端，也可以是通過企業運行的瘦客戶端。
②Web服務器:這一層是為基于Web的應用程序服務的，支持訪問封裝有商務邏輯等應用的組件，并負責響應Web客戶端的請求。

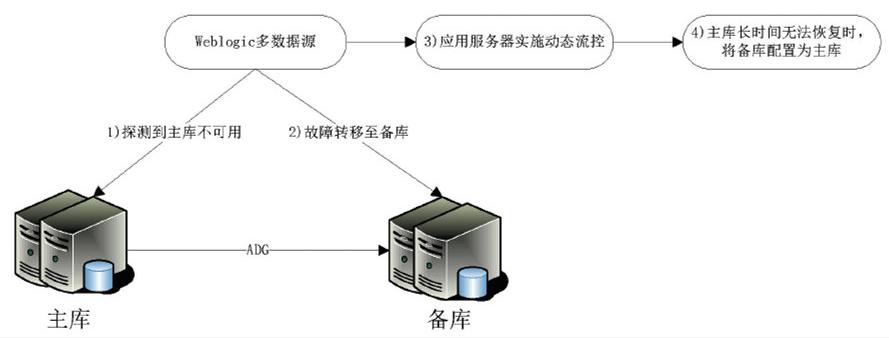

③中間件:這一層是提供系統軟件和應用軟件之間連接的軟件，以便于軟件各部件之間的溝通，特別是應用軟件對于系統軟件的集中的邏輯，在現代信息技術應用框架如Web服務、面向服務的體系結構等中應用比較廣泛。如數據庫、的，IBM公司的，BEA公司的應用服務器以及公司的等都屬于中間件。
④數據庫服務器:這一層包括了用戶所要訪問的數據庫系統、文件系統等。
與三層結構相比，多層結構模式增加了中間件的層次，其主要完成以下幾個方面的工作:
①提高系統可伸縮性，增加并發性能。在大量并發訪問發生的情況下，Web服務器可處理的并發請求數可以在中間件一層得到更進一步的擴展，從而提高系統整體并發連接數;
②中間件/應用層專門完成請求轉發或一些與應用邏輯相關的處理，具有這一作用的中間件一般可以作為請求代理，也可作為應用服務器。中間件的這種作用在J2EE的多層結構中比較常用，如、-等提供的EJB容器，就是專門用以處理復雜企業邏輯的中間件技術組成部分。
③增加數據安全性。在網絡結構設計中，Web服務器一般都處于非軍事區，即直接可以被前端用戶訪問到，如果是一些在公網上提供服務的應用，則Web服務器一般都可以被所有能訪問與聯網的用戶直接訪問。因此，如果在軟件結構設計上從Web服務器就可以直接訪問企業數據庫是不安全的。因此，中間件的存在，可以隔離Web服務器對企業數據庫的訪問請求:Web服務器將請求先發給中間件數據庫系統的基礎是，然后由中間件完成數據庫訪問處理后返回[7]。
目前，在世界著名的電子商務應用系統開發中，大多采用了多層結構設計。BEA公司在其產品白皮書中提出了N層結構的系統結構，如圖8-8所示。
圖8-8N層的系統結構示意圖
這個結構中，中間件/應用層包括有三個層次:
①邏輯表達及動態網頁服務器。通過符合業界標準的程序接受Web服務提交的請求，訪問后臺提供的業務邏輯服務，提取業務數據，生成HTML頁面，返回給Web服務器。
②應用服務器。通過運行組件或高效的中間件上的應用程序，執行電子商務的業務邏輯并訪問數據庫，更新并提取業務數據，并將結果返回給表達邏輯層。
③系統集成服務器。接收來自表達邏輯層或業務邏輯層的請求，訪問同構或異構資源，并將業務數據返回給服務調用者。
這種邏輯結構的出現，不僅意味著電子商務系統框架的基本形成，更為重要的是，它使系統在結構和性能方面趨于合理。依據多層電子商務體系結構進行設計，為電子商務用戶從平臺的選型到業務的設計、實現、擴展、安全和維護都帶來了很大的好處[8]。
