雙積分AD轉換器的原理

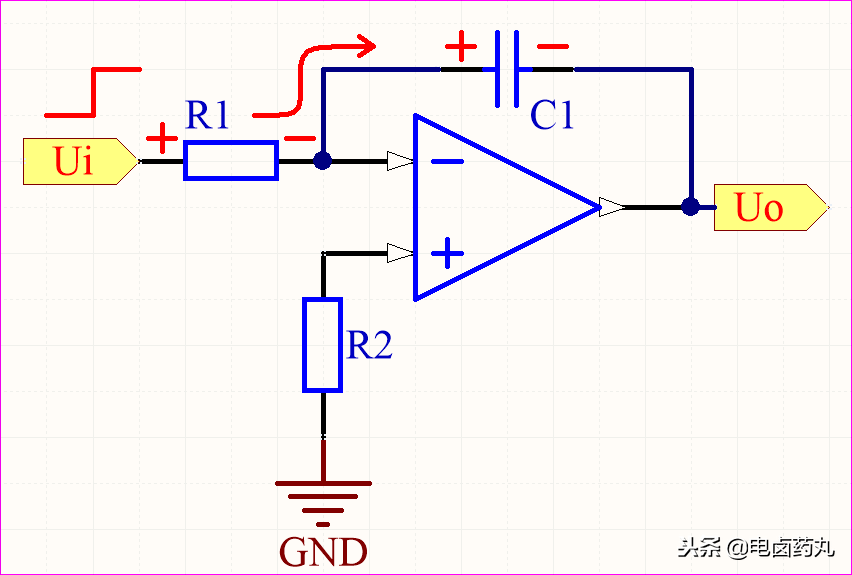

在雙積分AD轉換器的原理圖中，可以知道，Uo與Ui是自己設計的，可以輸入Ui為5v。
一定要測量積分器的輸出端的值。
T1是自己設計的時間，而T1=2^n * f，此處的頻率f為你想要的頻率。在我做的原理圖中，我是用的是10khz的頻率，所以算得的時間基本都在25.6ms左右。

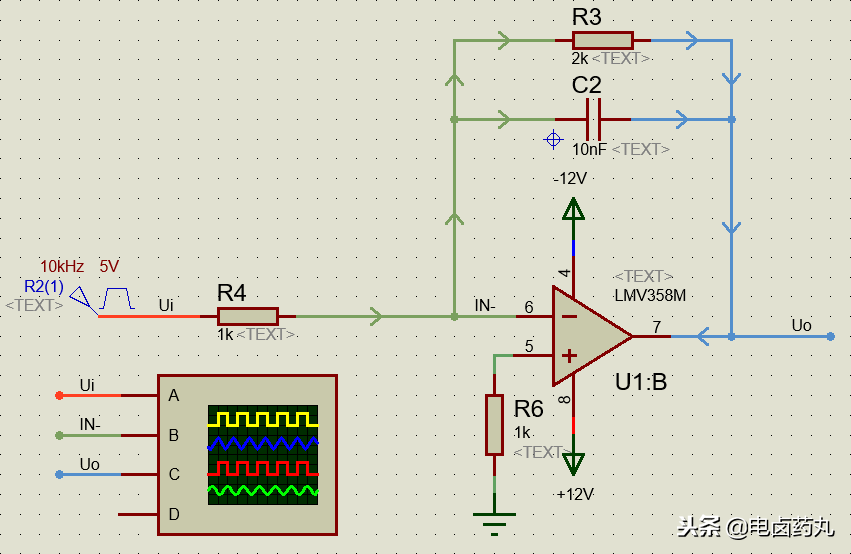

下面是借鑒學長做的原理圖。
怎么說呢雙積分型a/d轉換器調試過程，原理圖仿真沒問題，而且，預期的結果很理想。但是，唯一不足的就是只是理想的仿真，實物與仿真差距真的很大。而且雙積分型a/d轉換器調試過程，實物中得考慮按鍵抖動，得消抖，或者加個時鐘頻率自動讓清零。
在這個課題中，最最最重要的是反向思維。就比如，你知道了
中的U0與T1，Ui得自己在旁邊的空白地方放置一個，然后仿真，看輸出的電壓，基本就是Ui的值。
在知道這三個值后，就可求得RC的值，然后自己分配盡量使用常見的阻值和容值。不能一味的求Ui。
在這個電子課設中，我學會一下東西：
1：我學會了如何自制PCB板子，然后如何焊接了。因為自己焊的那東西就看不下去，很爛很爛。
2：軟件的使用（立創EDA）：這個軟件在不看b站的情況下，自己摸索，自己實踐，看別人使用AD軟件，然后就會了。
3：分析問題的方法：先從簡單的分析，就如先從LED燈開始，然后是，然后是，然后是，下來是和lm393，最后是4053的檢測。
4：出現問題，首先查看電路是否存在誤差，尤其是焊接洞洞板的。
5：元器件檢測是否燒毀；怎么檢測呢，很簡單，用高低電平加示波器，外加萬用表。比如4053得檢測，該接電源+5的接+5，接-5v的接-5，接地的接地，檢測什么呢？檢測輸出引腳。
6：對于新手來說，最好的作品是自己從頭到尾的參與在其中，而不是接手別人的半成品。一來，不論是PCB板還是洞洞板，自己連接的圖自己都清楚，二來，就算出現問題，自己也能及時找到。如果是接手別人的作品，那自己就會陷入ta為什么要那樣做？？為什么不從這連接等等之類的煩惱之中。所以，，我寧可別人說我的很亂或者其他，也不愿意看別人的板子。
7：如果用制作原理圖，而且打算自己做PCB板子，那就盡量使用好的油印紙，然后得學如何補線之類的。除了這個外，打孔的時候盡量對準位置。
8：如果用制作洞洞板，所有器件，必須接Vcc（有些器件可以使用+5v，但有些器件就得用+10v甚至更高的來啟動）與GND，不然，畫的PCB或者連接的洞洞板就沒用，原因很簡單，器件沒工作。
結束語：
希望我的心得能幫到要做課設的小白，如果文章有不懂的地方，歡迎聯系我。
