1.實物及引腳簡介

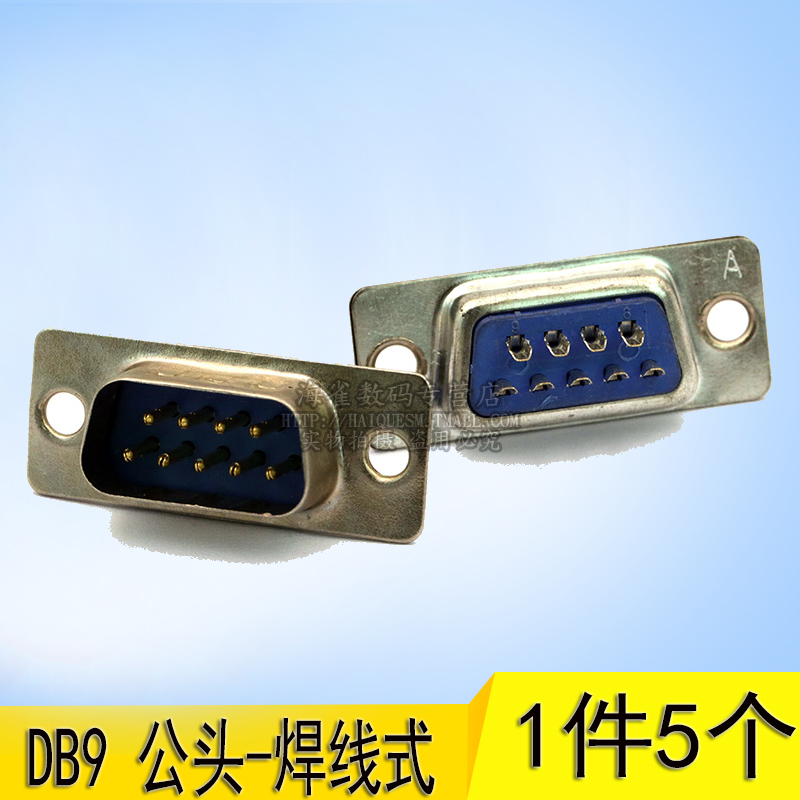

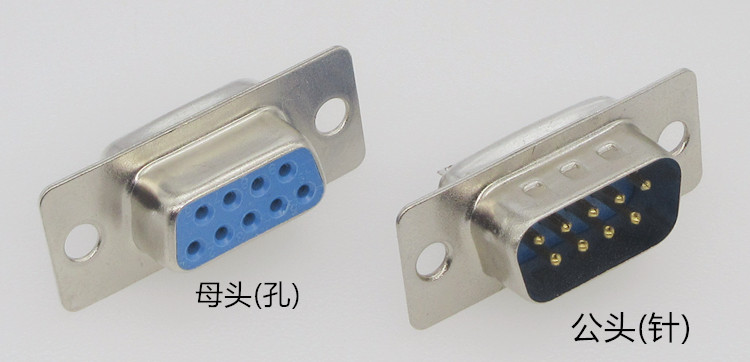

在做開發的時候經常會用到串行接口，一般9針的串行接口居多。如下圖所示：
公頭母頭用于連接線的采用上圖封裝。但用于開發板的時候采用90度彎角插針的封裝。如下圖：
各引腳的定義為：
2.公頭母頭與的連接
當公頭母頭與進行連接的時候，我們會發現按照上圖所說的9個引腳的定義，好像除了外觀，公頭和母頭并沒有什么區別，因為每個管腳的定義都是一樣的。這樣想是不對的！仔細看第一張圖會發現，在公頭和母頭進行連接時，公頭的2腳接了母頭的2腳，公頭的3腳接了母頭的3腳。如果按引腳定義就會變成接收端連接接收端，發送端連接發送端了。所以，對于公頭可以采用引腳定義，對于母頭可以理解為是她要接收的引腳定義。例如母頭2腳理解為她要連接公頭的接收數據端。
下面是的內部結構圖：
如果采用公頭，連接方法是：(14,7)連接公頭(3)，(13,8)連接公頭(2)。
如果采用母頭，連接方法是：(14,7)連接母頭(2)db25接口是干嘛用的?，(13,,8)連接公頭(3)。
我們用的連接線一般是兩端都是母頭的連接線，兩端都是公頭的連接線，一端是公頭一端是母頭的線。用萬用表測試會發現，兩端都是公頭或母頭的線，在線的內部把2,3引腳的連線顛倒了，即一端的2腳連接了另一端的3腳db25接口是干嘛用的?，3腳連接了另一端的2腳。而一端是公頭一端是母頭的線，一端的2腳連接另一端的2腳，3腳連接另一端的3腳。
3.串口的封裝尺寸
公頭和母頭的封裝時一樣的，但是引腳的序號是不一樣的！
公頭 母頭
