正式開始之前，貼出精華①的鏈接如下CAD技巧精華①｜這10個常用的技巧，你可能會遇見，也可能會用到
點在CAD中的使用"參考"意義大于其本身的"實際意義"，更多時候，點只是作為指示性存在。例如尺寸標注的基點，僅表明了尺寸標注的起止位置，實際中并不需要予以顯示。
使用Point命令可以進行點的繪制，如果繪制了一些點卻發現并未顯示，可能是點的樣式設置方面的問題。
點樣式可以根據實際需要改變外形、大小（相對大小、絕對大小），外形有多種選擇，當然，不顯示也是其中的一種。遇到畫點不顯示，首要檢查點樣式設置。
CAD管理員控制實用程序獨立于CAD主程序之外，其來源有三種：運行管理員程序后在各個標簽頁中取消所有與聯網相關的選項，如啟用實時更新、發送報告等。
這樣，CAD在啟動和運行過程中不會再頻繁地與網絡進行數據交互，啟動速度和運行速度也會有立竿見影地改善。

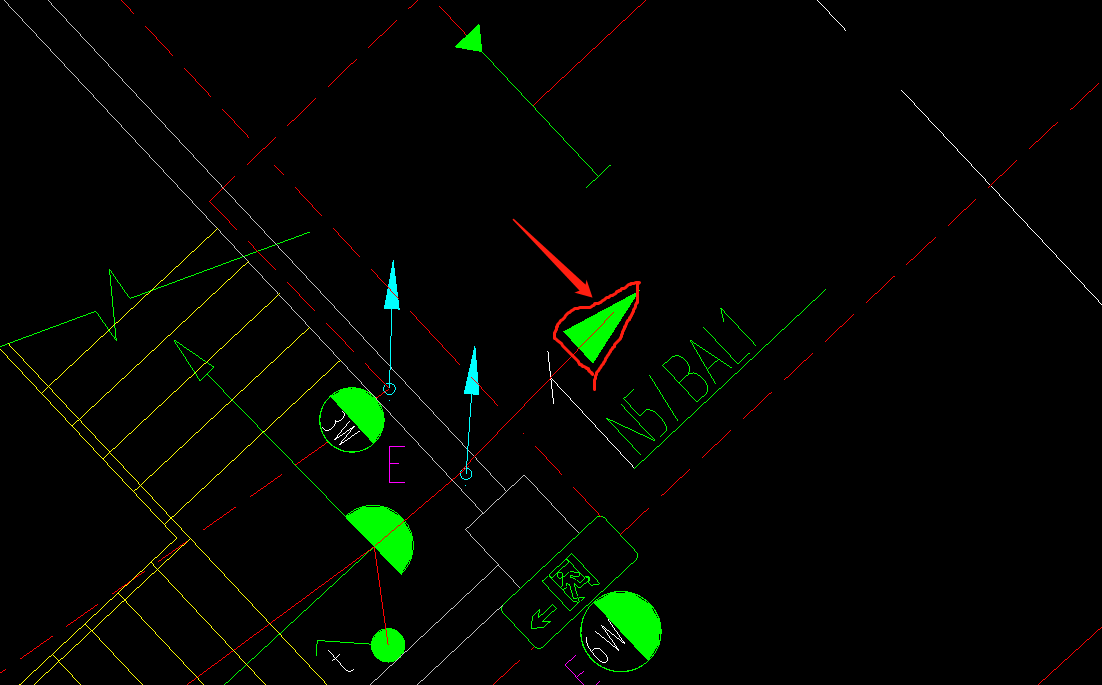

在某些圖紙中，有時會發現尺寸標注的箭頭不顯示，將異常的尺寸標注拷貝至另外一張圖紙時，卻發現一切正常，這種怎么回事呢？首先，我們需要掌握的一個常識是：大部分尺寸標注的箭頭其實是一個圖塊，在進行尺寸標注選擇箭頭形式時，其實也是選擇圖塊的過程。
那么，既然是圖塊，就存在被修改、替換的可能，而這也正是箭頭顯示異常的根本原因。修復方法如下：在顯示正常的圖紙中將對應的箭頭圖塊（多以下劃線開頭）以寫塊的方式保存到指定位置。以插入圖塊的方式，從指定位置將箭頭圖塊插入到當前圖紙并更新。箭頭顯示異常即可解決。
布局出圖是標準的出圖方式，也是CAD程序默認最為合理的出圖方式。當然，模型空間出圖也并非不合適，只是相對于布局來說，靈活性、方便性稍弱。
而模型空間出圖的優勢也是非常明顯的，可以再不切換布局的情況下可以隨時查看其他圖紙內容。
所以，模型和布局出圖哪個更好本身就是個偽命題，各有所長，因地制宜選用即可。
但是，如果為了查看方便，將同類圖紙放到同一張布局中卻是萬萬不可行的，因?yàn)檫@樣就完美地回避了兩者的所有優點。布局中的視口增加后會導致圖紙緩沖時間加長，運行遲滯，自然查看其他圖紙的目的也就成了雞肋。單布局單圖紙，視口盡量減少，這樣才是布局出圖的正確打開方式。
打印樣式是生成圖紙的重要工具，但是你知道打印樣式也分成兩種嗎？在實際操作中，我們大多使用顏色相關打印樣式，即CTB樣式。
STB樣式雖然應用范圍較小，但是也有一部分設計院所、設計單位在使用，當我們收到這種圖紙時，在打印前需要做一下打印樣式的轉換：通過命令將其轉換為CTB打印樣式。
同理cad標注時怎樣讓箭頭在里面，如果要從CTB樣式轉換到STB樣式cad標注時怎樣讓箭頭在里面，也通過命令進行操作。
圖案填充能不能在改變邊界時，隨著邊界變化呢？想讓圖案填充變得"小鳥依人"，需要具備兩個條件：做到這兩點，當填充邊界改變時，圖案填充也隨著同步變化，真正做到了如影隨形。話說，這個填充有點粘人呢！
從開始， Tools開始被力推。不過這種力推只是表現在安裝過程中作為一個推薦選項，而不是強制安裝。力推是力推，還有點靦腆，欲拒還休。
ET中包含了很多黑科技的東西，例如分解屬性為文字，分解文字為多段線等功能將CAD開發者既要堅持循規蹈矩又不滿足于蠢蠢欲動的優化之心表現得淋漓盡致。
如果要說ET有什么缺點，對于廣大中文版用戶來說，沒有漢化算是唯一的缺點了吧。在上一期中，提到的快速編輯簡化命令的功能就是出自ET。ET，讓我們覺得CAD這個看起來一本正經濃眉大眼的家伙也有著一顆愛玩的心。
在實際使用中，會遇到個別功能鍵失靈的情況，這是因?yàn)楹芏嘬浖矄⒂昧斯δ苕I作為熱鍵，在被占用后，CAD的功能鍵原本具有的功能可能會被暫時取代，檢查更改即可。

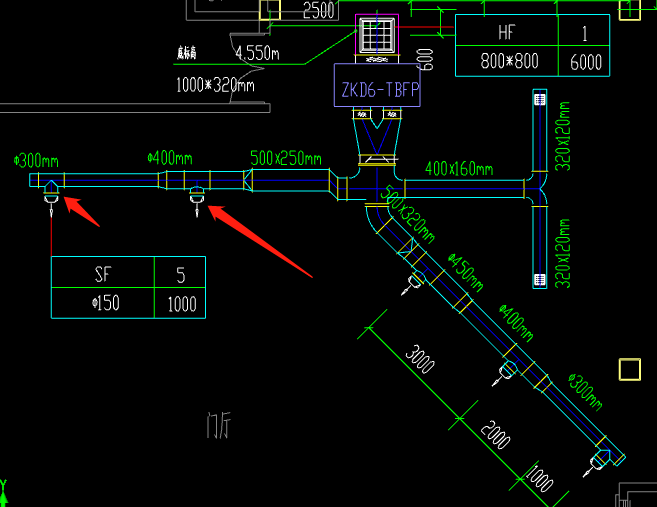

如果要將當前圖紙中的圖塊用另外一張圖中的同名圖塊代替，應該如何操作呢？復制粘貼到當前圖紙中是不行的，同名的圖塊被粘貼到當前圖形中時，將默認與當前圖形的圖塊一致，入鄉隨俗。
如果將要更新的圖塊內容拷貝至當前圖紙的塊編輯器中，這種更新是可以實現的。但是，這有點太麻煩了。
正確的更新方式是這樣的：在另外一張圖紙中將要更新的圖塊以寫塊的方式輸出到指定文件夾。以命令將輸出的圖塊插入到當前圖紙中，并選擇更新。通過兩步驟，就完成了同名圖塊的完美移植。

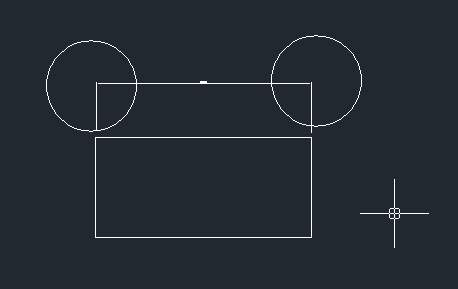

在對封閉圖形進行面域操作時，會遇到無法生成面域的提示：未閉合。檢查多段線封閉圖形，也無法找到不閉合的位置。
這種情況下的"封閉"其實是一種偽封閉狀態，在特性側邊欄中進行手動檢查，選中多段線，在特性側邊欄中的"線型生成"中手動選擇"是"，這樣就是真正的封閉狀態了。
經過手動閉合的封閉圖形再次進行面域操作，就可以順利的生成了。
