1.CAD中如何設置標注樣式的快捷鍵
CAD設置標注2113樣式的快捷健方法如下：
1、打開一張草圖，點擊標注樣式按鈕，可以進入標注樣式的修改及新建界面，你可以根據自己的要求進行修改設置。
2、點擊選擇標注樣式管理器左面的樣式，選擇你想5261修改的樣式，再點擊右面的修改按鈕就可以進行修改。

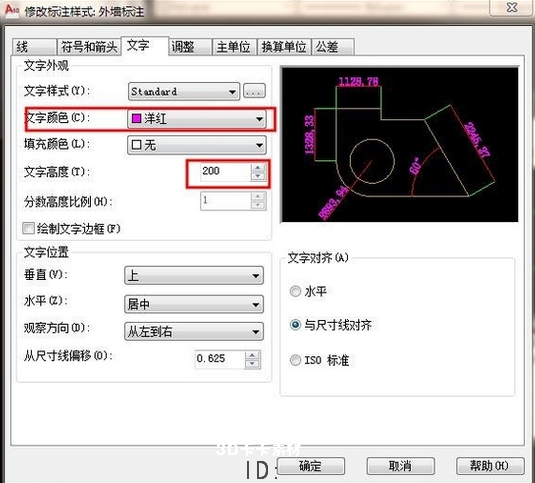

3、進入修改標注樣式界面，點擊文字按鈕，選擇一種文字樣式，在4102下面修改適宜的文字高度，這個可1653以根據繪圖需求設置。
4、點擊主單位按鈕，把比例因子設置成1時表示圖紙尺寸為實物尺寸，這個也可以根據繪圖要求設置的，在點擊消零里的后續，這個可以把標注尺寸后面的零位數消除。
5、點擊換算單位按鈕，把精度按照精度需求設置精度值，設置完后內點擊確定按鈕就可以了。
6、設置完以后在進入標注樣式管理器點擊左面設置好的標注樣式，點擊右側的置為當前按容鈕，再點擊關閉即可，這樣就設置完成了。
2.CAD標注樣式快捷鍵是什么？如何設置標注樣式的快捷鍵
1、首先我們打開,使用Ctrl+n新建一個文件，就文件之后上面有開始我們點擊標注就可以看到所有的標注形式。比如線性標注，快速標注。
2、找到上方的標注，然后把光標移動至標注樣式圖標上即可出現標注樣式，我們點擊進入，就可以看到之前設計好的多種標注樣式。
3、點擊我們之前我們設置好的任意一個標注樣式，然后點擊右邊的修改，即可進入樣式修改頁面。
4、進入樣式修改頁面之后，可以看到樣式修改包括線，符號和箭頭，文字，公差參數設置。
5、首先對線的樣式進行調整，包括線的顏色、線型，線寬，超出標記，極限間距等參數，我們將其設置為自己需要的參數即可。
6、設置符號和箭頭。我們將第一個箭頭，第二個箭頭均設置為實心閉合，然后將引線也設置為實心閉合，然后將箭頭大小設置為0.3即可。
7、設置文字樣式。文字字體可以設為宋體，羅馬體等，文字顏色設為物色，填充顏色為無，最后我們再設置文字高度為0.45，設置文字位置為垂直居中，水平居中。
8、接下來圖片樣式這么轉換成cad，我們設置主單位。我們依據實際情況設置主單位的格式，可以設置為小數貨整數，一般將精度設置為保留兩位小數，設為舍入即可。
3.CAD中如何設置標注樣式與比例?
在用CAD畫圖的時候經常要用不同比例出圖，但出圖必須要保證文字和標注打印出來形式是一樣的。如何做到這一點，不僅對于CAD初學者來說是一個難題，很多資深的設計師也只是套用周圍同事或單位規定的方法，并不清楚怎么回事。在繪制圖紙之前，通常是知道這張圖紙的打印比例的，因此在繪圖的時候就要使用合適的文字高度和標注樣式。設置標注比例的方式通常有三種：第一種是針對不同比例的圖設置不同的標注樣式，做成模板文件，然后在繪制不同比例圖紙時選擇相應的樣式就好了。現在很多設計院中畫施工圖的人在CAD標注時總是喜歡預先設定好一個系列的比例,比如說S40表示是全局比例為40的標注樣式,而其它不修改,按國標的常用比例的話,要列出一大堆來了,S1,S2,S4,S5,S10,S20,S25,S30,S40,S50……，然后在工具欄里就有一串的樣式可供選擇，比如是1：50的圖，就點一下S50的標注樣式，如果是1：100就點一下S100的標注樣式，看起來感覺挺方便的樣子，其實這不是一個好習慣。當然了用慣了那種方式的說不定會覺得那種方式更方便，點點就好了，需要新的標注比例時再增加好了。其實這種做法有幾點不可取的地方，一是很難做成一個標準文件，因?yàn)檎l也不敢保證沒有新的比例。
二是很難修改一個文檔，比如說需要修改標注樣式的話，就很麻煩了，因?yàn)閹缀趺總€樣式可能都要改過。雖然標注樣式是一種參照方式，可是在設定標注樣式時，很難確定每個樣式是否都是用同一個樣式做為母板修改的。三是，如果比例多了以后，在很多的樣式里選擇一個樣式，也是夠眼花的事。第二種，是設置一種標準的標注樣式，保存到模板文件里，在繪制不同比例的圖紙時，通過標注比例來控制標注比例。做法是：只設定1：1（全局比例為1）的標注樣式就足夠了，在需要切換全局比例時，只要輸入的命令，再輸入全局比例即可，比如說是1：50的圖，只要將的值賦為50就可以了，如果要換成1:100，那只要把的值賦為100。這樣一種標注樣式就可以標注出所有比例的標注了。這樣做的好處是，在設定標準文件時，只需要做出一個標注樣式就可以了，而不用把國標那么多的標注比例全做成樣式。而用的方式也是有缺點的，因?yàn)檫@命令有點長，不適合在畫圖中多次使用，畢竟速度才是最重要的，其實解決這個問題很容易解決，把這個命令自定義一個命令別名就可以了，比如說de（第一個字母+最后一個字母）也可以選擇你自己覺得好記的，但又不跟原有命令沖突的名稱。
一切用命令搞定，工具欄也可以少點東西，繪圖區域也可以大一圈了。第三種，使用專業軟件。然現在很多設計人員都是用專業軟件，例如浩辰建筑和水暖電軟件、天正建筑等，使用這些專業軟件，你只需要在繪圖前設置好出圖比例，例如1:100，這些軟件自動會將文字高度、標注樣式、圖塊比例乘以相應倍數，你不用再去專門設置文字和標注樣式，直接繪圖就可以了。如果你要設置單獨的文字和標注樣式，具體參數你參照一下專業軟件默認的樣式即可。這些專業軟件不僅集成了大量專用的繪圖工具，可以成倍提高繪圖效率，同時自動進行相應設置，大大縮短了CAD從入門到精通的時間。此技巧適用于和浩辰CAD等常規CAD。更多技巧：CAD實用技巧、CAD使用技巧、CAD疑難解答匯總
4.2014版cad標注樣式在哪里設置
最大的可能性是你更改的是格式菜單欄中的“文字樣式”，才能出現你所說的現象，或者說是效果。
由于你的描述不是很詳細圖片樣式這么轉換成cad，只能猜測：
你是打開了“標注樣式管理器”，再點擊“修改”而進入“修改標注樣式”界面的文字選項。如下圖：
然后在修改“文字樣式”時，不是直接從帶向下小三角箭頭的下拉菜單選擇其它“文字樣式”，如下圖：
而是點擊了小三角箭頭右邊帶3個小黑點的按鈕，會直接彈出“文字樣式”的界面，如下圖：（圖片內的樣式為我自定義，非軟件默認。）
這里的每一個文字樣式，就相當于每一個可以自定義的字體，而且可自定義的參數或組合可以產生很多變化，這就不詳說了。
總之，所有的“標注樣式”都得使用到“文字樣式”其中的一種，做為“標注樣式”中的文字選項。上圖中的“文字樣式”里各種樣式，只要參數組合有任何的改變，有使用到的“標注樣式”所標注的內容，也會跟著改變。比如自定義了10種“標注樣式”，并且都使用了同一種“文字樣式”，只要這個“文字樣式”的參數組合改變了，那么，這10種“標注樣式”的標注效果（包括更改“文字樣式”前所標注的內容），也會同時跟著改變。
所以，問題也就是在這里引起的。
（但是，這種變化只局限于同一個CAD文件內的標注內容。其它文件不受影響。）
5.CAD中標注樣式如何設置？
如何在CAD軟件中定義符合國標標準的標注樣式呢？這是初學者配置繪圖環境時常常感到棘手的問題。以堯創CAD為例談?wù)剺?biāo)注樣式設置，步驟如下：
一、文字樣式的設置：
先定義符合國標的文字樣式。設置符合國標要求的數字、字母、漢字的字體和大字體，及寬度比例，如圖一：
文字樣式
二、標注樣式的設置：
設置標注樣式時，先定義父樣式，即設置標注樣式的公共屬性；再在父樣式基礎上略加修改，定義出標注子樣式。
1.設置父樣式：
1)“直線”標簽頁：設置尺寸線與尺寸界線的屬性
直線
2）“符號和箭頭”標簽頁
符號和箭頭
3）“文字”標簽頁：在A2~A5幅面中，字高的要求是2~5，可設為3.5；在A0、A1幅面中，文字高度可設為5
文字
4）“調整”標簽頁
調整
5）“主單位”標簽頁：注意線性標注和角度標注的單位格式和精度
主單位
6）“換算單位”不常用，可以缺省；“公差”標簽頁：設置“高度比例”和“后續消零”時，先啟用任一公差方式（如選用“方式—極限公差”），此時這兩項呈亮顯狀態，設置高度比例和后續消零，再將公差方式改為“無”。
公差
2.標注子樣式
1）新建子樣式：選擇基礎樣式（父樣式），和子樣式的運用類型，如用于角度標注時，創建的是角度標注子樣式；當選用于直徑標注時，創建的是直徑標注子樣式，以此類推。子樣式可以指導程序根據標注類型的不同而自動運用更加合適的屬性。
新建樣式
2）設置角度標注子樣式：設置“文字”和“主單位”標簽頁中的紅色圈選參數
文字設置
3）設置直徑標注子樣式：設置“文字”的紅色圈選參數。半徑標注子樣式的設置與直徑標注子樣式完全相同。
半徑設置
3．尺寸標注樣式及子樣式如圖：
標注樣式管理器
至此，一套適合國標標準的標注樣式就建立起來了。這種設置也可以用于及其同類軟件中。
6.CAD標注樣式怎么設置？
工具／軟件：電腦，CAD
CAD標注樣式設置，用戶先打開CAD軟件，然后，在上端的導航條上單擊標注，然后彈出下拉窗口，點擊標注樣式，跳過標注管理器，用戶在標注管理器上進行設置。
具體操作步驟如下：
1、打開電腦進入桌面，打開已經安裝好的CAD軟件，在下圖中找到標簽菜單。
2、下一步，鼠標右鍵點擊尺寸，在下拉菜單中找到尺寸樣式，然后點擊，如下圖所示。
3、計算機將會彈出注釋樣式管理對話框，在對話框中單擊修改，如下圖所示。
4、完成上面步驟后進入下一步，顯示“更改標注樣式”對話框，窗口中不同的標簽頁有不同的功能調整，如下圖所示。
5、在“修改標注樣式”對話框中，右圖用于預覽調整后的渲染效果，如下圖所示。
6、接下來，在公差設置的選項卡上，您可以設置如何標注公差，并預覽右邊的內容，如下圖所示。
7、最終，形狀的尺寸可以被標注，并且可以看到設置是否符合要求，如下圖所示。
