實驗二 快速加法器與32位ALU設計實驗
本次實驗，進行了五個實驗，分別是8位可控加減法電路設計、四位先行進位電路設計、4位快速加法器設計、16位快速加法器設計、32位快速加法器設計。這次實驗報告我參照了老師所給的實驗方案設計提綱，至于電路中所遇到的問題，我會放在結尾處最后進行整合。
1 8位可控加減法電路設計1.1設計原理

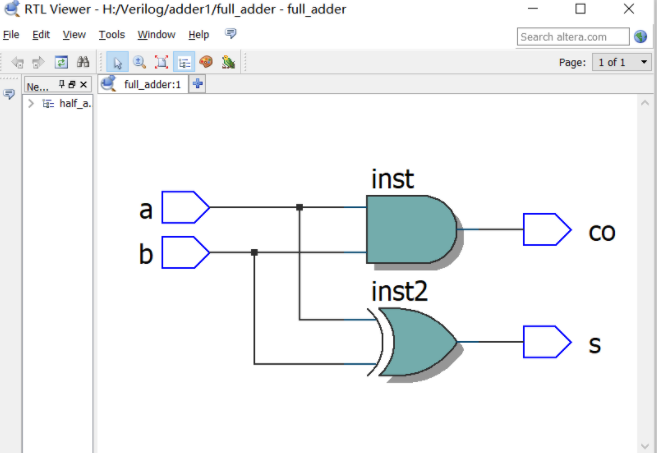

在 模擬器中打開 alu.circ 文件，在對應子電路中利用已經封裝好的全加器設計8位串行可控加減法電路，其電路引腳定義如圖所示，用戶可以直接使用在電路中使用對應的隧道標簽，其中 X，Y 為兩輸入數，Sub 為加減控制信號，S 為運算結果輸出，Cout 為進位輸出，OF 為有符號運算溢出。因為我思路為將一位全加器串聯，所以為大家介紹一下全加器的原理：全加器是能夠計算低位進位的二進制加法電路。與半加器相比,全加器不只考慮本位計算結果是否有進位,也考慮上一位對本位的進位,可以把多個一位全加器級聯后做成多位全加器.
要實現8位可控加減法器，可以通過實驗所給的8個一位全加器串行來實現加法，然后通過可控反向異或門按位取反，使Sub通過置0置1來實現做減法時減數的補碼 即X + Y = X + Y + 0 ， X – Y = X + ~Y + 1。 異或門既能實現Y和~Y，同時還能作為Cin的0、1信號的輸入。 （OF）為運算的有符號溢出檢測，通過最高位進位Cn與符號位進位Cf異或：若相同，則無溢出為0；若不同，則有溢出為1。
8位全加器包含8個1位全加器，將8個一位全加器串聯，低位進位輸出Cout連接到高位進位輸入Cin中，實現逐位從右向左傳遞，如下圖所示。
1.2 方案設計1.2.1 設計思路
這道題我的設計思路為，運用全加器，將八個一位全加器串聯，具體實驗原理如1.1所示
1.2.2 實驗圖片
1.3 實驗步驟
1）下載實驗所需實驗包以及實驗文件，理解老師所給文件當中對于實驗的講解
2）搞清楚實驗原理，畫出電路設計圖
3）根據實驗電路設計圖，對電路進行連接
4）對于連線出錯的地方，進行連接改進，修改報錯電路
1.4故障與調試1.4.1出現紅線
故障現象：按照畫的草圖進行連接之后，出現了紅線，并且無法正常運行，存在錯誤
原因分析：出現紅線，經過搜索是由于存在布線錯誤，產生了沖突，需要再對圖上的連線進行檢查
解決方案：通過檢查，發現問題出現在右邊第二個邏輯門的連線上，有多余線的兩點會出現加粗的連接點
2 32位加法功能的原理與設計2.1設計原理
利用平臺中現有運算部件構建一個32位運算器，32位加法器是以其他位數較小的加法器以特殊方式連接起來的，因此說介紹原理，其實就是介紹其他小位加法器的原理，我是用4位快速加法器實現的，因此這邊向大家介紹一下四位快速加法器的原理，高位進位輸出可以有一致的變量Gi,Pi以及C0經過四位先行進位電路，加上生成Gi,Pi的與門異或門電路，再加上4個異或門就可以構成4位快速加法器
2.2 方案設計2.2.1 設計思路
這道題我的設計思路為，將四位快速加法器按一定方式連接，，并與4位先行進位器結合，使其能夠組成為32位快速加法器，共使用8個四位快速加法器與兩個四位先行進位器，其中設有X0-X7,Y0-Y7,C0為輸入引腳區，S，C32,C31為輸出引腳區，S=X+Y（二進制），最終的X,Y,S分別由X0-X7,Y0-Y7,S0-S7來決定。
2.2.2 實驗圖片
2.3 實驗步驟
1）下載實驗所需實驗包以及實驗文件，理解老師所給文件當中對于實驗的講解，自己先畫出實驗電路圖
2）對于實驗初始的元器件進行正確的連接，理解看清輸出以及輸入引腳
3）對于出錯誤的地方進行調試計算機組成原理課程設計 8位帶進位控制的運算器設計，改錯
2.4故障與調試2.4.1接口處數據不匹配問題
故障現象：接口處位寬具有較大問題
原因分析：在進行32位加法器的設計時，首先需要對于4位先行進位進行連接設計，但在連接時，對于接口大小數值調配不成功
解決方案：一個一個根據其數據接口處大小進行調節，調整到電路無錯，這個錯誤解決較為簡單，只需要調整接口就ok
2.4.2 出現藍線
故障現象：其中第四個4位加法器的連線存在問題，輸出引腳為藍線
原因分析：在網上進行搜索，搜索結果顯示，在布線時，如果線變藍，表示該點值未知，
解決方案：進行線段重連，依舊是藍色，最后選擇了重啟實驗電路，問題解決計算機組成原理課程設計 8位帶進位控制的運算器設計，錯誤原因依舊不能是很了解
3 加減法溢出檢測的設計3.1溢出概念
當所存儲的數超過二進制(固定長度)所能表示的值的范圍時, 二進制所表示的數值出現錯誤, 這種現象稱為溢出. 溢出并非都是壞處, 在將減法轉換成加法(由補碼完成)就利用了溢出的特性.
溢出分兩種正溢出和負溢出, 當兩個正數相加超出進制表示范圍稱為正溢出, 兩個負數進行運算超出進制表示范圍稱為負溢出.
3.2有符號位溢出的設計
采用一位符號位，當數值的最高位的進位和符號位的進位不同時，則發生了溢出；相同則沒有發生溢出
當用異或來表示的時候，結果為1表示發生了溢出，結果為0表示無溢出
3.3無符號位溢出的設計
計算機中都是用補碼進行運算的，無符號數：左移右移都是補0（邏輯移位）
4 AluOP的控制原理與設計4.1 AluOP的控制原理
AluOP：4位
1、 最低位控制加減法以及前導0還是前導1
2、 倒數第二位控制作有無符號判定，有無符號數判定大家邏輯不同
3、 兩個符號位數比較，V異或S 的結果為less
4、 兩個無符號位比較，C的結果為less
4.2 AluOP的設計
