1、 3DONE軟件在3D打印技術教學中的應用 【摘 要】3D打印技術中重要的環節是建模。學習初期，運用簡單的三維建模軟件，可以快速實現設計的理念，提高學生的學習興趣和積極性。文章通過3D one三維建模軟件的一些特殊命令，使得三維模型變得生動有靈性，為讀者提供了有益的參考。【關鍵詞】3D one；3D打印技術；建模-3089（2018）24-0131-02一、前言3D打印技術是增材制造技術，打印機能將CAD軟件或?qū)嶓w三維反求得到的具有復雜形狀的三維模型通過分層軟件逐層的疊加，快速、自動、精確制造出原型1。這一過程中關鍵技術是三

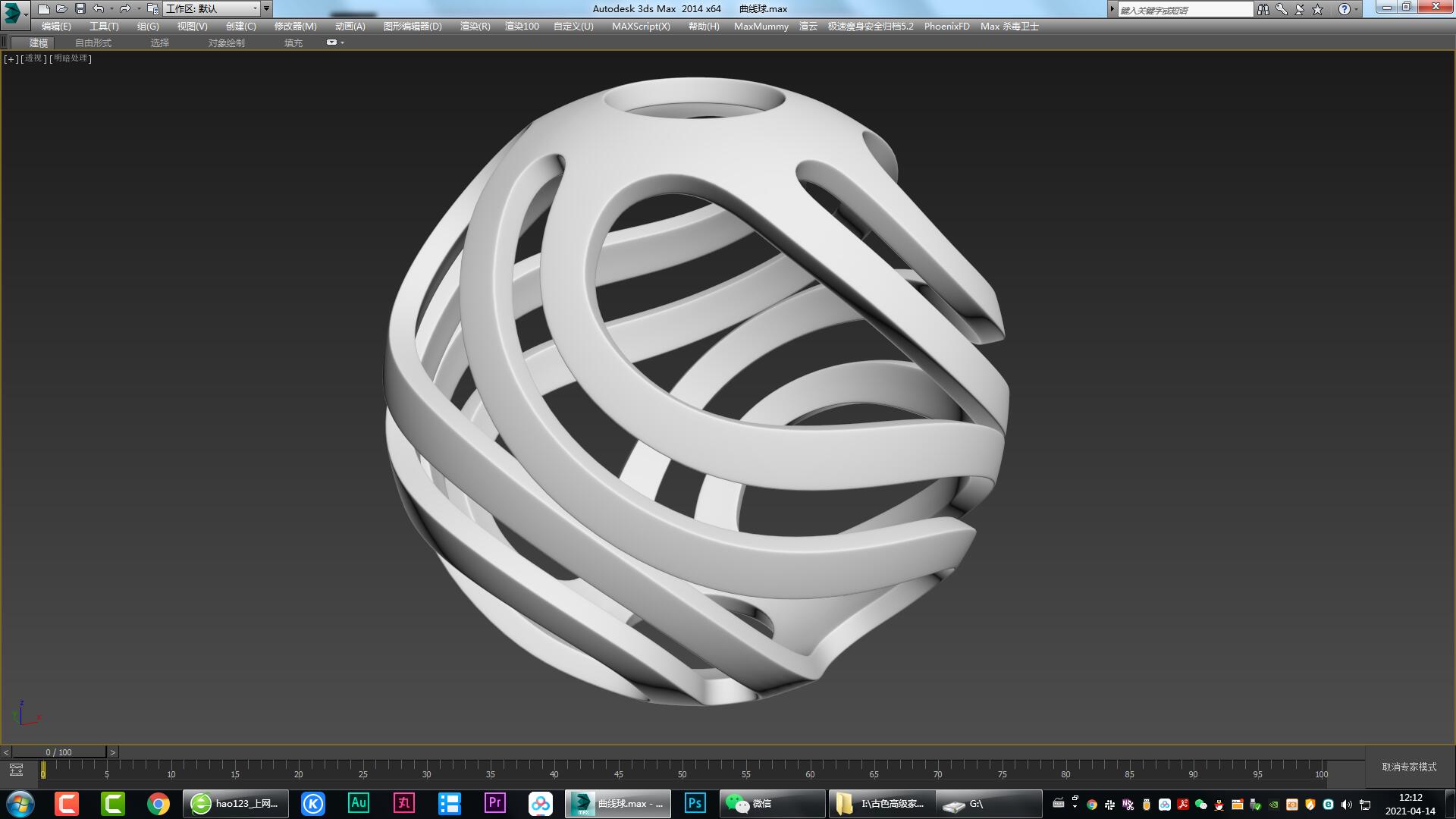

2、維模型的創建。在選擇CAD軟件時，學生的基礎、提高學生的學習興趣等諸多因素讓教師絞盡腦汁。3D打印技術可以使用的三維建模軟件有UG NX 、Proe、、3DMAX等等，這些軟件大部分用在航空航天、汽車行業等領域，其功能強大，操作界面復雜，需要長期的學習才能應用于實踐。各種三維建模軟件中，如草圖繪制與編輯、實體造型、曲面造型等命令的使用具有共性，可以觸類旁通。因此，學習初期使用一些簡單的三維建模軟件，可以讓使用者快速進入角色，提高學習興趣和積極性，為后期繼續學習奠定基礎。二、3D one軟件簡介3D one是中望公司開發的3d打印一般用什么軟件，適用于廣大青少年的3D打印設計軟件。主要基于“搭建積
3、木”的堆砌方式，能在短短幾個星期內輕松地繪制自己的三維作品，表達和實現創意設想。三、3D one 軟件特點1.3D one三維建模軟件的設計界面非常簡潔、干凈。鼠標點擊工具欄，可以通過內嵌快速入門講解“工具提示”鍵為每個功能命令都提供詳細文字、視頻解說。有疑問可以隨時查看、自助解決，最大程度降低學習難度。見圖12.工作區網格的設定可以讓使用者通過肉眼直接放置模型，操作性、直觀性很強。見圖13.3D one三維建模軟件與3D打印機切片軟件能夠很好的融合。用戶在3Done 軟件完成三維模型設計后，可以直接通過3Done的內置“3D打印”按鍵，直接調用已安裝好的切片軟件并以.STL格式自動導入。大大
4、簡化了中間導入、導出的過程。見圖1。4. 3D one三維建模軟件特殊的功能命令。3D one特殊功能的使用，可以美化模型的外觀。給設計者意想不到的驚喜。投影、浮雕等特殊功能讓生活中看似復雜的模型得以實現，瞬間設計者變成“神筆馬良”。（1）DE移動：以坐標方式延伸面、旋轉面。見圖2DE移動功能憑視覺就可以移動或旋轉模型的任意平面，非常靈活、方便，順利完成建模。解決了學生設計初期模型工藝性差，裝配性模糊的缺陷。（2）浮雕：二維碼是用黑白相間的特定幾何圖形，按一定規律在平面分布，以記錄數據符號信息的，用于商業活動、網絡鏈接、信息讀取。而打印出來的三維模型凸凹有致、黑白分明才能被識別。建模時二維碼特
5、定的幾何圖形較復雜，如果采用草圖命令繪制再拉伸將十分繁瑣，甚至導致建模失敗。3D one 軟件浮雕命令可以很便捷的實現其功能。建模步驟：步驟一：選擇“基本實體”/“六面體”命令，創建80×80×6的六面體；步驟二：“特殊功能”/“浮雕” 命令，“文件名”選擇后綴為.JPG格式的二維碼圖片， “面”選擇上平面，“最大偏移”-1，分辨率0.03，勾選“嵌入圖像文件”，渲染模型黑色見圖3。步驟三：選擇“基本實體”/“六面體”命令，創建80×80×6.2的長方體與圖3長方體重合于一點，渲染模型白色。步驟四：步驟二、三實體分別導入切片軟件，使二者重疊進行模型切片設

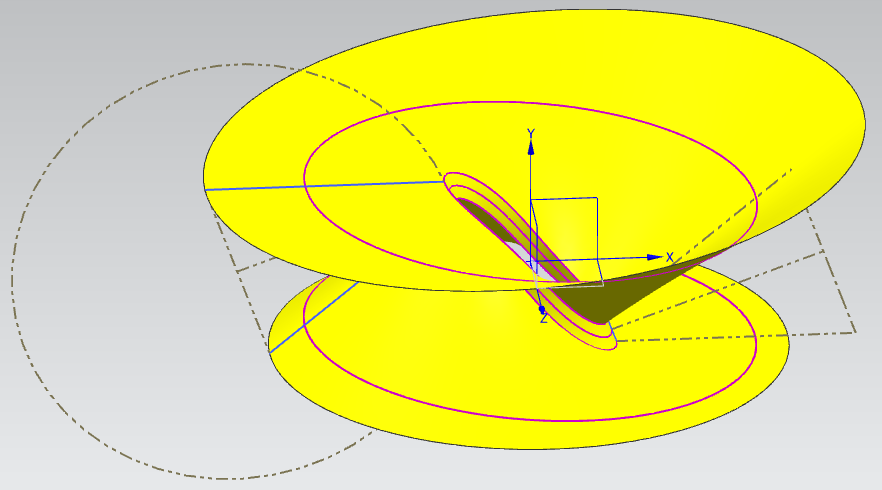

6、置與打印。（實訓室使用的是 2X雙噴頭3D打印機，打印時右噴頭放置白色絲材，左噴頭放置黑色絲材。當雙色疊交時，系統默認右噴頭打印。打印參數設置由于二維碼圖形復雜、局部特征細小，為了保證模型的質量，外層的打印速度減慢為20mm/s，防止翹邊平臺溫度130°，其余按系統默認值）打印結果見圖4，手機通過掃描二維碼實體可以直接鏈接相關的網頁。（3）投影曲線：該功能將曲線或草圖投影在面上進行編輯。用于模型外觀的美化修飾。許多時候，模型的外觀設計很吸引人的眼球。我們看見一些漂亮的圖形，憑手涂畫，受限于美術功底，而且鼠標的操作遠遠沒有畫筆流暢。一
7、張圖片，如何把它放置在實體表面上呢？建模步驟：步驟一：選擇“基本實體”/球體，建一個球體。步驟二：球體上面建基準面3d打印一般用什么軟件，見圖5。步驟三：點擊基準面進入草圖界面，然后“導入”圖片，圖片文件類型選擇Image Files，圖形自動轉化為輪廓曲線，縮放、調整輪廓曲線在球上合適的位置見圖6.步驟四：修改編輯圖片產生的輪廓曲線；導入的圖片產生了許多線條，錯亂不規則的分布。修改編輯曲線的目的是為了得到圖形外輪廓封閉曲線。這樣才能生成具有圖片形狀的實體，否則是片狀的。曲線的修改編輯在保留外輪廓線的前提下，其余線條使用刪除、繪制或延伸、修剪命令進行修改。步驟五：隱藏或刪除基準面，應用投影曲線命令將封閉
8、的龍的輪廓曲線投影到球面，見圖7步驟六：選擇鑲嵌曲線命令，可以將投影到球面上龍的封閉曲線進行內嵌（或凸起）編輯。見圖8。通過以上兩個實例，3D one三維建模軟件在學生建模設計的構想過程中，有很大的自由空間，可以“天馬行空”的發揮創意。四、總結近一個月的親身教學實踐，效果主要體現為以下幾個方面：1.學生的積極性提高，學生在教學過程中整體學習面貌有了改善，由原來在教室發呆、玩手機到現在的爭相討論建模的思路、分享好的方法，比學趕幫，課堂氛圍良好。2.3Done三維建模軟件界面友好，操作簡單，有利于提高學生設計能力和創新能力。加之引進簡單、高效的新型變現設備3D打印機，能快速的把設計的理念轉化為現實，三維模型看得見、摸得著，學生成就感強，可以大大激發他們的創作源泉。通過實物還可以發現模型問題從而改進優化。3.老師上課的能效感增強，專業課程變得生動有趣。3D打印作品通過演示和展覽，學生在方案展示與交流的過程中自評與互評，實現學生在設計過程中的深度參與，從而改善教學效果。學生的學習面貌有全新的提高，參與性、積極性大大提高。既達到教學目標又讓學生們的知識與技能得到了全面提高。參考文獻1宋宇紅.淺談快速成型技術J.城市建設理論研究，2013.（24）. -全文完-
