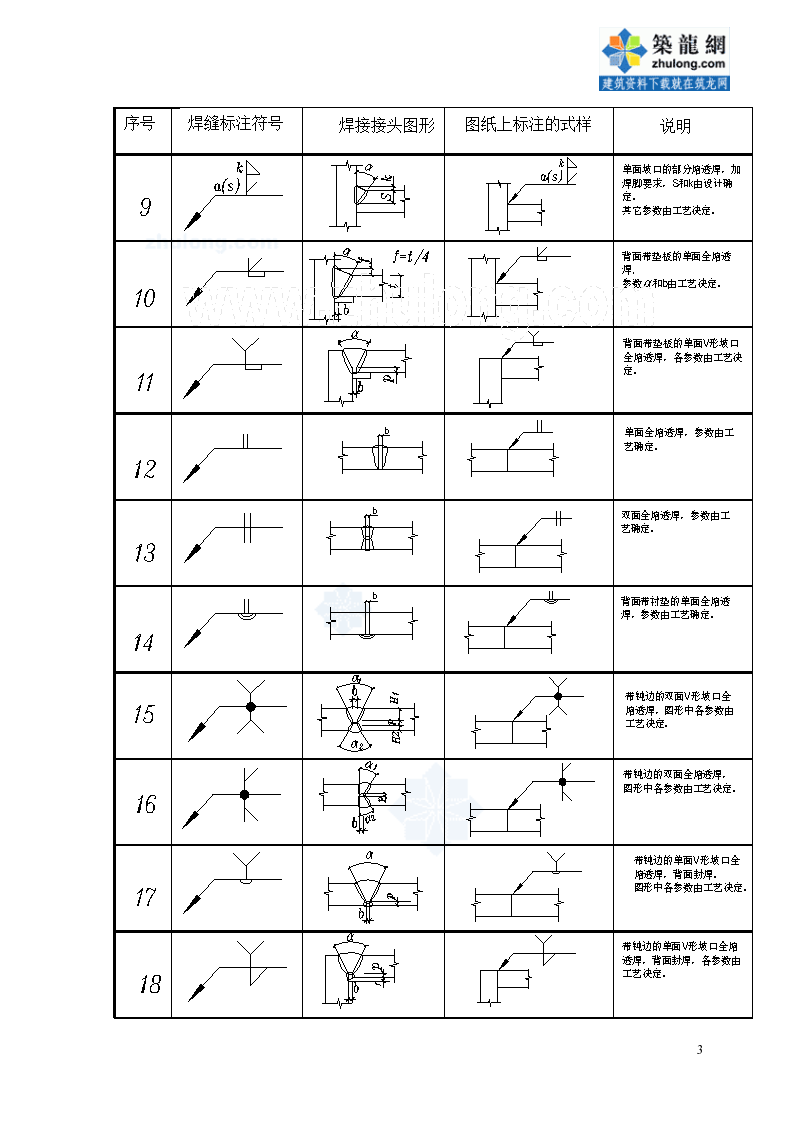

焊接符號標注圖解示例
焊接符號是一種工程語言，能簡單、明了地在圖紙上說明焊縫的形狀、幾何尺寸和焊接方法。下面為大家介紹焊接符號標注圖解示例。
一、焊接符號標注圖解示例
焊接符號標注實例及方法
在焊接結構圖樣上，焊接方法可按國家標準-85的規定用阿拉伯效字表示，標注在指引線的尾部。常用焊接方法代號見表3-9所示。如果是組合焊接方法，可用“/”分開，左側表示正面(或蓋面)的焊接方法，右側表示背面(或打底)焊接方法。例如V形焊縫先采用鎢極氫弧焊打底，后用手工電弧焊蓋面，則表示為141/111。
焊縫符號和焊接方法代號標注示例見圖3-21所示。該圖表示V形坡口對接焊縫，背面封底焊，正面焊縫表面齊平，焊接方法為打底焊用手工鎢極氮弧焊，蓋面焊和封底焊用手工電弧焊。
二、焊接符號表示方法
鋼結構焊接符號含義大全
鋼結構焊接符號也是依據GB324一1988《焊縫代號》來繪制。鋼結構一般屬于建筑學科，屬于建筑行業。因此在鋼結構焊接符號的標注中經常伴隨有建筑符號、型鋼符號、螺栓符號及鉚釘符號等。
鋼結構焊縫符號表示的方法及有關規定：
1、焊縫的引出線是由箭頭和兩條基準線組成。其中一條為實線，另一條為虛線，線型均為細線。
2、基準線的虛線可以畫在基準線實線的上側，也可畫在下側，基準線一般應與圖樣的標題欄平行，僅在特殊條件下才與標題欄垂直。
3、若焊縫處在接頭的箭頭側，則基本符號標注在基準線的實線側;若焊縫處在接頭的非箭頭側，則基本符號標注在基準線的虛線側。
4、當為雙面對稱焊縫時。基準線可不加虛線。
5、箭頭線相對焊縫的位置一般無特殊要求，但在標注單邊形焊縫時箭頭線要指向帶有坡口一側的工件。
6、基本符號、補充符號與基準線相交或相切，與基準線重合的線段，用粗實線表示。
7、焊縫的基本符號、輔助符號和補充符號(尾部符號除外)一律為粗實線，尺寸數字原則上亦為粗實線，尾部符號為細實線，尾部符號主要是標注焊接工藝、方法等內容.
8、在同一圖形上，當焊縫形式、斷面尺寸和輔助要求均相同時，可只選擇一處標注焊縫的符號和尺寸。并加注“相同焊縫的符號”，相同焊縫符號為3/4圓弧，畫在引出線的轉折處。
在同一圖形上，有數種相同焊縫時，可將焊縫分類編號，標注在尾部符號內，分類編號采用A,B,C......在同一類焊縫中可選擇一處標注代號。
9、熔透角焊縫的符號應按圖1-38方式標注。熔透角焊縫的符號為涂黑的圓圈，畫在引出線的轉折處。
10、用形中較長的角焊縫(如焊接實腹鋼梁的翼緣焊縫)，可不用引出線標注，而直接在角焊縫旁標注焊縫尺寸值K。
11、在連接長度內僅局部區段有焊縫時，按圖1-40標注。K為角焊縫焊腳尺寸。
12、當焊縫分布不規則時，在標注焊縫符號的同時。在焊縫處加中實線表示可見焊縫，或加柵線表示不可見焊縫。
13、相互焊接的兩個焊件，當為單面焊帶雙邊不對稱坡口焊縫時，引出線箭頭指向較大坡口的焊件。
14、環繞工作件周圍的圍焊縫符號用圓圈表示，畫在引出線的轉折處，并標注其焊角尺寸K。
15、三個或三個以上的焊件相互焊接時，其焊縫不能作為雙面焊縫標注，焊縫符號和尺寸應分別標注。

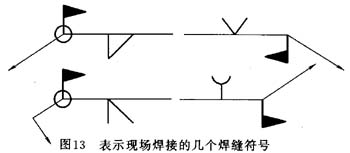

16、在施工現場進行焊接的焊件其焊縫需標注“現場焊縫”符號。現場焊縫符號為涂黑的三角形旗號，繪在引出線的轉折處。
17、相互焊接的兩個焊件中，當只有一個焊件帶坡口時(如單面V形)，引出線箭頭是指向帶坡口的焊件。
以上介紹了焊接符號標注圖解示例與焊接符號表示方法，希望對你的理解能有所幫助!
cad中如何標注焊接符號
大家知道平時我們在CAD中畫一些圖都需要特定行業的符號，那么大家知道cad中如何標注焊接符號嗎?下面是我整理的cad中如何標注焊接符號的 方法 ，希望能給大家解答。
cad中標注焊接符號的方法
浩辰機械焊縫標注是根據GB/T 324—1988《焊縫符號表示法》和GB/T 12212—1990《技術制圖 焊縫符號的尺寸、比例及簡化表示法》標準為基準的。運行【符號標注】—【焊縫標注】或輸入“ HJ”焊接符號標注及表示方法，彈出如圖所示對話框。
輸入： 焊接基本符號、焊縫尺寸及其他參數。設置好有關參數后，點取圖中“確定”按鈕，切換到作圖屏幕。
出現提示： 請選取標注引出點：
輸入： 確定標注引出點
出現提示： 請選取下一點：
輸入： 拖動鼠標，按左鍵確定折點位置
輸入: 回車(或按鼠標右鍵)
出現提示： 請選擇標注位置：
輸入： 拖動鼠標，按左鍵確定標注位置
結果： 完成標注。
在圖中的所有符號都可以進行相對應的選擇，
參數可以進行設置，如下圖：
參數可以設置文字的高度，樣式和顏色，如果下次默認此設置的話，可以直接勾選下面的應用于全部和寫入配置文件即可。
CAXA中的焊接符號是怎么畫出來的，哪個大神出來說說
CAXA中的焊接符號
用圓以基點為圓心畫圓，而后拉直角等腰三角形，實心填充后，即可得到。
如下圖可知：
以上步驟可詮釋所需內容。
對于對稱或者相同角度或大小的焊接符號，
在不同的區域進行復制、粘貼，或旋轉，或鏡像均可。
出工程圖怎么樣畫焊接符號？如滿焊的符號，最好有圖片。。。謝謝
1、先打開要標注焊接尺寸的工程圖。
2、之后我們選擇工具欄里的注解。
3、在注解里找到焊接尺寸。
4、然后會彈出一個對話框焊接符號標注及表示方法，我們左側可以選擇全周焊或者現場焊。
5、然后點擊后面的焊接符號。找到你要焊接的類型。
6、接下來前面填寫焊縫的高度，后面填寫一些備注信息，像幾處焊接，焊接后什么要求等等。
CAD焊接符號怎么畫？機械CAD中焊接符號繪制教程
焊接符號主要用于 機械CAD 圖紙中標注焊縫形式、焊縫尺寸以及焊縫方法等，以便焊接工人進行施工。浩辰 CAD機械制圖 軟件中的焊縫標注是根據 GB/T 324—1988《焊縫符號表示法》和 GB/T 12212—1990《技術制圖焊縫符號的尺寸、比例及簡化表示法》標準為基準的。那么， CAD 焊接符號怎么畫？
CAD焊接符號繪制步驟：
啟動CAD機械軟件后，在菜單欄中依次點擊【機械】—【符號標注】—【焊接符號】。如下圖所示：
執行命令后會彈出【焊接符號】對話框，在【符號】選項卡中設置焊接基本符號。如下圖所示：
接著在【箭頭側焊接縫參數】選項卡中設置相關的焊縫尺寸。如下圖所示：
在【設置】選項卡中設置相關的文字和引線參數。如下圖所示：
全部設置完成后點擊【確定】，根據提示在圖紙中選定標注引出點，選取下一點，點擊回車鍵確認；最后確定標注位置即可完成焊接標注。如下圖所示：
本篇 CAD教程 中我給大家分享了CAD機械制圖軟件中繪制焊接符號的詳細操作步驟，是不是很簡單呢？
焊接的符號是什么?
常用的焊接符號如下圖，用來說明焊接橫截面的形狀、線寬為標注字符高度的1/10，如字高為3.5mm，則符號線寬為0.35mm。
在基本特號左邊標注：鈍邊高度p，坡口高度H，焊角高度K，焊縫余高h，熔透深度s，根部半徑R，焊縫寬度C，焊角直徑d。在基本符號右邊標注：焊縫長度l，焊縫間隙e，相同焊縫數量n。
初學焊接應該注意：
1、焊接施工不注意選擇最佳電壓
【現象】
焊接時無論是打底、填充、蓋面，不管坡口尺寸大小，均選擇同一電弧電壓。這樣有可能達不到要求的熔深、熔寬，出現咬邊、氣孔、飛濺等缺陷。
【措施】
一般針對不同情況應該分別選擇相應長弧或短弧能得到較好的焊接質量和工作效率。例如打底焊接時為了能得到較好的熔深應該采用短弧操ⅲ填充焊或蓋面焊接時為了得到較高的效率和熔寬可以適當加大電弧電壓。
2、焊接不控⒑附擁緦
【現象】
焊接時，為了搶進度，對于中厚板對接焊縫采取不開坡口。強度指標下降，甚至達不到標準要求，彎曲試驗時出現裂紋，這樣會使焊縫接頭性能不能保證，對結構安全構成潛在危害。
【措施】
焊接時要按工藝評定中的焊接電流控制，允許有10～15%浮動。坡口的鈍邊尺寸不宜超過6mm。對接時，板厚超過6mm時，要開坡口進行焊接。
