門電路是數字電路中最基本的邏輯單元。它可以使輸出信號與輸入信號之間產生一定的邏輯關系。在數字電路中，信號大都是用電位（電平）高低兩種狀態表示，利用門電路的邏輯關系可以實現對信號的轉換。
最基本的門電路有與門電路、或門電路、非門電路、與非門和或非門等。
1、與門電路
與門電路是指只有在一件事情的所有條件都具備時，事情才會發生。

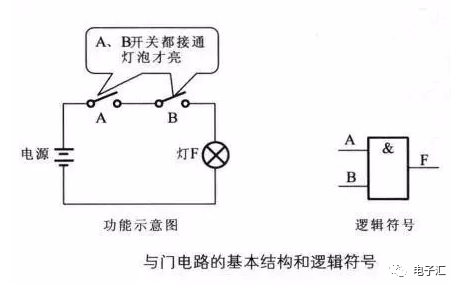

與門電路的基本結構和邏輯符號見下圖：
在與門電路功能示意圖中，只有在開關A和B都閉合時，燈才會亮，如果A和B中任意一個處于開路狀態，燈就不會亮。

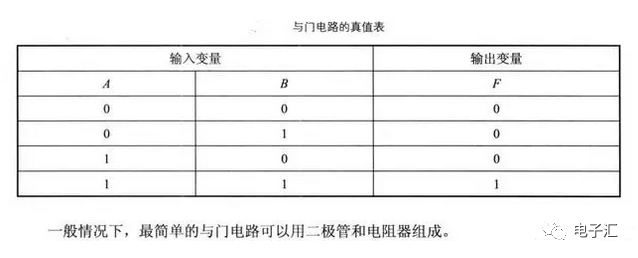

與門電路的真值表見下圖：

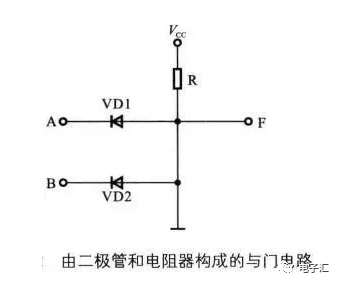

由二極管和電阻器構成的與門電路見下圖：
圖中A，B為兩個輸入變量，F為輸出變量，當A,B均為高電平，F為高電平，A,B只要有一個為低電平，F就為低電平。
3、非門電路
非門電路又叫“否”運算，也稱求“反”運算，因此非門電路又稱為反相器。

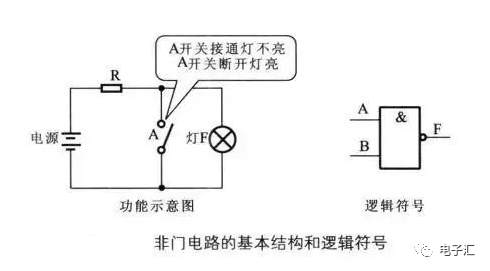

非門電路的基本結構和邏輯符號見下圖：
在非門電路中，當開關A閉合時，電路短路，燈F不亮；如果開關斷開，燈亮。

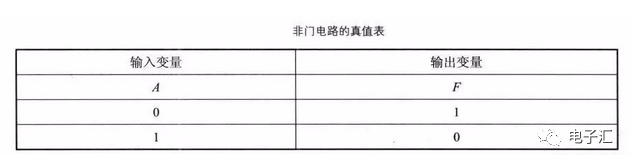

非門電路的真值表見下圖。
最基本的非門電路是利用晶體三極管的開關特性構成的?？梢詫崿F非邏輯關系。

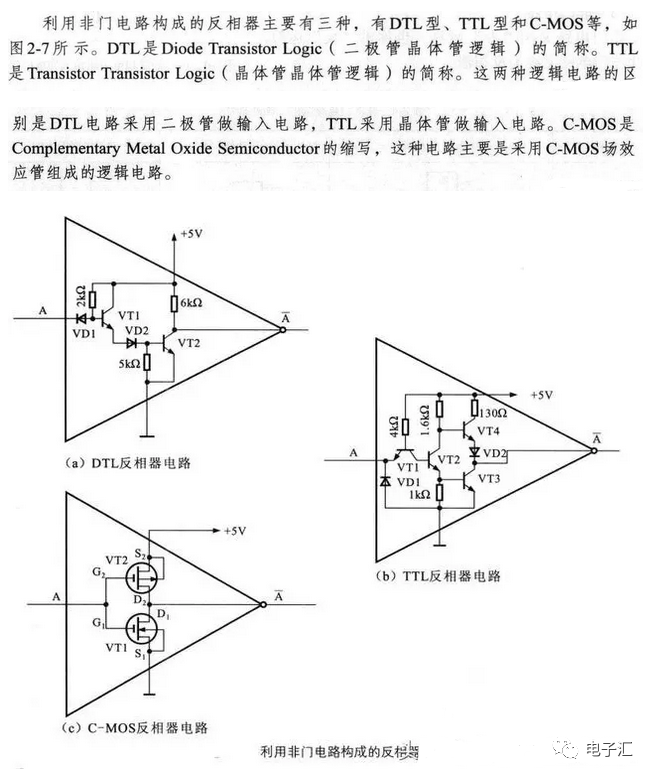

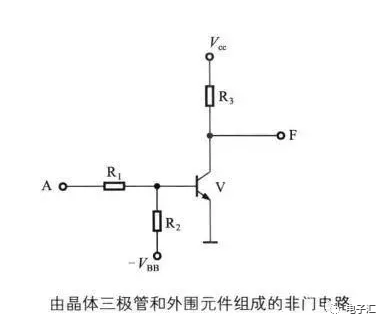

由晶體三極管和外圍元件組成的非門電路如下：
上圖中，A為輸入變量，Y為輸出變量，利用晶體三極管的反相放大特性，當A為低電平，三極管截止，輸出端Y為高電平。當輸入高電平，三極管處于飽和區，輸出端Y為低電平。
4、與非門
與非門是由與門+非門組合而成；
5、或非門
或非門是由或門+非門組合而成。

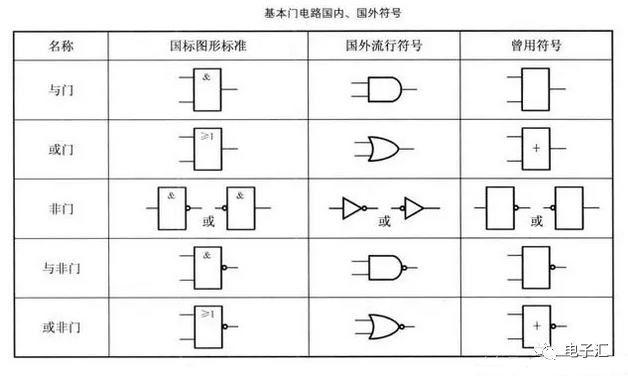

門電路符號中，國家標準與國外標準的區別見下圖：
與非門和或非門分別是由與門+非門；或門+非門組合而成，在數字電路中也很常見。
