晚上好，我的網工朋友。
我們都知道，網絡工程師的工作離不開對交換機的熟練操作。華為交換機的配置，絕對是考驗我們技術功底的重要一環。
今天聊點兒實在的，關于華為交換機的端口配置。你是否曾經在配置交換機時感到無從下手？或者在復雜的網絡環境中，想要更高效地管理VLAN，卻不知如何是好？
別急，聽我說說。
華為交換機的端口配置，從access到trunk，再到hybrid，每一種端口類型都有他們獨特的用途和配置方法。
今天的這篇文章，帶你更加深入地理解access、trunk、hybird這三種端口的工作原理和配置方法，從而在實際工作中游刃有余。
不多說，直接上干貨。讓我們一起來看看如何精準、高效地配置華為交換機，讓你的網絡運維工作更加得心應手。
今日文章閱讀福利：《2024華為交換機維護寶典（2129頁）》
這可是個好東西啊，別說我私藏不發給你。掃碼發送暗號“寶典”，即可獲取此份經典手冊！網工必備！
前20名粉絲免費獲得資源
01
華為交換機的基本配置
01創建vlan：
//用戶視圖，也就是在Quidway模式下運行命令。
system-view //進入配置視圖
[Quidway] vlan 10 //創建vlan 10，并進入vlan10配置視圖，如果vlan10存在就直接進入vlan10配置視圖
[Quidway-vlan10] quit //回到配置視圖
[Quidway] vlan 100 //創建vlan 100，并進入vlan100配置視圖，如果vlan10存在就直接進入vlan100配置視圖[Quidway-vlan100] quit //回到配置視圖
02將端口加入到vlan中：
[Quidway] /0/1 (10G光口)
[Quidway- /0/1] port link-type access //定義端口傳輸模式
[Quidway- /0/1] port default vlan 100 //將端口加入vlan100
[Quidway- /0/1] quit 回到配置視圖[Quidway] /0/0 //進入1號插槽上的第一個千兆網口配置視圖中。0代表1號口
[Quidway- /0/0] port link-type access //定義端口傳輸模式
[Quidway- /0/1] port default vlan 10 //將這個端口加入到vlan10中
[Quidway- /0/1] quit

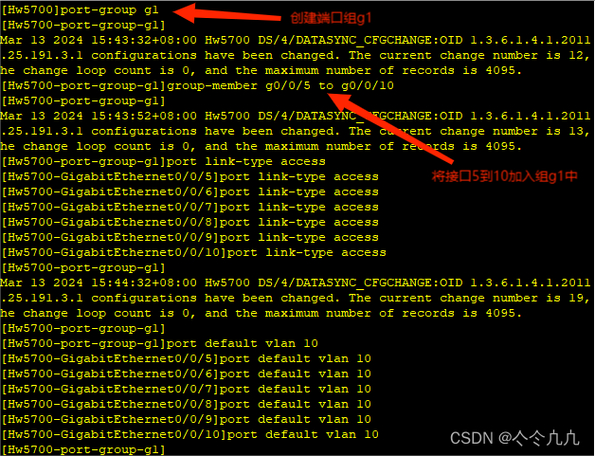

03將多個端口加入到VLAN中
system-view
[Quidway]vlan 10
[Quidway-vlan10]port 1/0/0 to 1/0/29 //將0到29號口加入到vlan10中
[Quidway-vlan10]quit
04交換機配置IP地址
[Quidway] //進入vlan100接口視圖與vlan 100命令進入的地方不同
[Quidway-] ip address 119.167.200.90 255.255.255.252 //定義vlan100管理IP三層交換網關路由
[Quidway-] quit 返回視圖
[Quidway] //進入vlan10接口視圖與vlan 10命令進入的地方不同
[Quidway-] ip address 119.167.206.129 255.255.255.128 //定義vlan10管理IP三層交換網關路由[Quidway-] quit配置默認網關：[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默認網關。
05交換機保存設置和重置命令
save //保存配置信息
reset saved- /重置交換機的配置
reboot //重新啟動交換機
06交換機常用的顯示命令用戶視圖模式下：
display current- //顯示現在交換機正在運行的配置明細
display device //顯示S9303各設備狀態
display ？//顯示個端口狀態，用？可以查看后邊跟的選項
display version //查看交換機固件版本信息
display vlan ？//查看vlan的配置信息
07恢復交換機出廠設置
reset saved- /重置交換機的配置
02
基于端口的VLAN劃分方法
這里面為了方便大家理解，直接用實例講解更清楚。
01組網需求

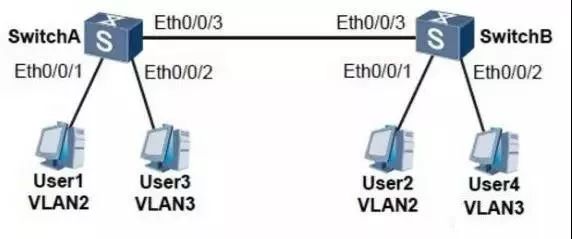

如圖所示，某企業的交換機連接有很多用戶，且相同業務用戶通過不同的設備接入企業網絡。為了通信的安全性，也為了避免廣播報文泛濫，企業希望業務相同用戶之間可以互相訪問，業務不同用戶不能直接訪問。
可以在交換機上配置基于端口劃分VLAN，把業務相同的用戶連接的端口劃分到同一VLAN。也就是不同VLAN的用戶不能直接進行二層通信，同一VLAN內的用戶可以直接互相通信。
02配置步驟
步驟1
在SwitchA創建VLAN2和VLAN3，并將連接用戶的端口分別加入VLAN。SwitchB配置與SwitchA類似，不再贅述。
[Quidway]system-view //進入配置視圖
[Quidway] sysname SwitchA //給交換機命名
[SwitchA] vlan batch 2 3 //同時創建vlan2與vlan3
[SwitchA] 0/0/1 //進入端口0/0/1
[SwitchA-/0/1] port link-type access //設置端口模式為access
[SwitchA-/0/1] port default vlan 2 //將端口加入vlan2中
[SwitchA-/0/1] quit //退出
[SwitchA] 0/0/2 //進入端口0/0/2
[SwitchA-/0/2] port link-type access//端口模式為access
[SwitchA-/0/2] port default vlan 3 //將端口加入vlan3中
[SwitchA-/0/2] quit //退出
步驟2
配置SwitchA上與SwitchB連接的端口類型及通過的VLAN。SwitchB配置與SwitchA類似，不再贅述。[SwitchA] 0/0/3 //進入端口0/0/3
[SwitchA-/0/3] port link-type trunk //設置端口模式為trunk
[SwitchA-/0/3] port trunk allow-pass vlan 2 3//trunk口允許通過vlan2與vlan3的數據包
步驟3
驗證配置結果將User1和User2配置在一個網段，比如192.168.100.0/24；將User3和User4配置在一個網段，比如192.168.200.0/24。
User1和User2能夠互相ping通，但是均不能ping通User3和User4。User3和User4能夠互相ping通，但是均不能ping通User1和User2。
03
以太網的3種鏈接類型
以太網端口有3種鏈路類型：access、trunk、hybird。
Access類型端口：只能屬于1個VLAN，一般用于連接計算機端口；
Trunk類型端口：可以允許多個VLAN通過,可以接收和發送多個VLAN 報文,一般用于交換機與交換機相關的接口。
Hybrid類型端口：可以允許多個VLAN通過，可以接收和發送多個VLAN 報文，可以用于交換機的間連接也可以用于連接用戶計算機。
01什么是鏈路類型？
vlan的鏈路類型可以分為接入鏈路和干道鏈路。
1、接入鏈路（access link）指的交換機到用戶設備的鏈路，即是接入到戶，可以理解為由交換機向用戶的鏈路。由于大多數電腦不能發送帶vlan tag的幀，所以這段鏈路可以理解為不帶vlan tag的鏈路。
2、干道鏈路（trunk link）指的交換機到上層設備如路由器的鏈路，可以理解為向廣域網走的鏈路。這段鏈路由于要靠vlan來區分用戶或者服務，所以一般都帶有vlan tag。
02什么是端口類型？
端口類型在以前主要分為兩種，基本上用的也是access和trunk這兩種端口。

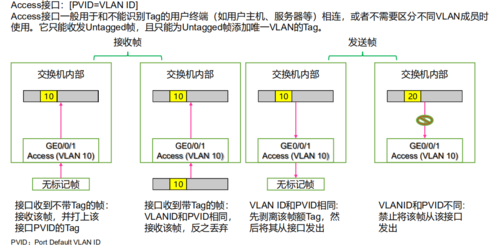

1、access端口：它是交換機上用來連接用戶電腦的一種端口，只用于接入鏈路。
例如：當一個端口屬于vlan 10時，那么帶著vlan 10的數據幀會被發送到交換機這個端口上，當這個數據幀通過這個端口時，vlan 10 tag 將會被剝掉，到達用戶電腦時，就是一個以太網的幀。而當用戶電腦發送一個以太網的幀時，通過這個端口向上走，那么這個端口就會給這個幀加上一個vlan 10 tag。而其他vlan tag的幀則不能從這個端口上下發到電腦上。
2、trunk端口：這個端口是交換機之間或者交換機和上層設備之間的通信端口，用于干道鏈路。
一個trunk端口可以擁有一個主vlan和多個副vlan，這個概念可以舉個例子來理解。
例如：當一個trunk端口有主vlan 10 和多個副vlan11、12、30時，帶有vlan 30的數據幀可以通過這個端口，通過時vlan 30不被剝掉；當帶有vlan 10的數據幀通過這個端口時也可以通過。如果一個不帶vlan 的數據幀通過，那么將會被這個端口打上vlan 10 tag。這種端口的存在就是為了多個vlan的跨越交換機進行傳遞。
也可以看出，這兩種鏈路方式恰好對應兩種端口方式，理解起來也不算困難。原理理解了，當看到交換機時，配置幾遍就完全明白了。
access和truck 主要是區分VLAN中交換機的端口類型truck端口為與其它交換機端口相連的VLAN匯聚口，access端口為交換機與VLAN域中主機相連的端口。
trunk一般是打tag標記的，一般只允許打了該tag標記的vlan 通過,所以該端口可以允許多個打tag標記的vlan 通過。而access端口一般是untag不打標記的端口,而且一個access vlan端口只允許一個access vlan通過。
,trunk,hybid是三種端口屬性
具有access性質的端口只能屬于一個vlan，且該端口不打tag；
具有trunk性質的端口可以屬于多個vlan，且該端口都是打tag的；
具有hybid性質的端口可以屬于多個vlan，至于該端口在vlan中是否打tag由用戶根據具體情況而定；
04交換機三種端口模式Access、Hybrid和Trunk的理解
端口有三種模式：access，hybrid，trunk。access性質的端口只能屬于一個vlan，且該端口不打tag，trunk可以屬于多個vlan，可以接收和發送多個vlan的報文，一般用于交換機之間的連接;hybrid也可以屬于多個vlan，可以接收和發送多個vlan的報文，可以用于交換機之間的連接也可以用于交換機和用戶計算機之間的連接。
trunk和hybrid的區別主要是，hybrid端口可以允許多個vlan的報文不打標簽，而 trunk端口只允許缺省vlan的報文不打標簽，同一個交換機上不能hybrid和trunk并存。
05交換機這個端口如何配置？
將端口加入到vlan中：
[Quidway] /0/1 (10G光口)
[Quidway- /0/1] port link-type access //定義端口傳輸模式
[Quidway- /0/1] port default vlan 100 //將端口加入vlan100
[Quidway- /0/1] quit回到配置視圖
