一、關于建筑節能 1、建筑能耗
在中國，建筑能耗占社會總能耗45.5%。來源：《中國建筑能耗研究報告（2022）》
2、空調、采暖、照明占比最高
建筑節能是指在保證、提高建筑舒適性和生活質量的條件下，在建筑物使用的全過程中合理的、有效的使用能源，即降低能耗，提高能效。這里所說的建筑用能包括采暖、空調、熱水供應、照明、電梯、炊事、家用電器等方面的能耗。其中采暖、空調和照明能耗占50%~70%，因此建筑節能的重點是建筑采暖、空調和照明的節能。
3、空調占比最高
經過對各商業體能耗的綜合分析，中央空調能耗占公區總能耗的30%-50%，中央空調節能是商業體節能減碳的關鍵舉措。
本章相關參考：
《公共建筑節能設計標準（修訂征求意見稿）》

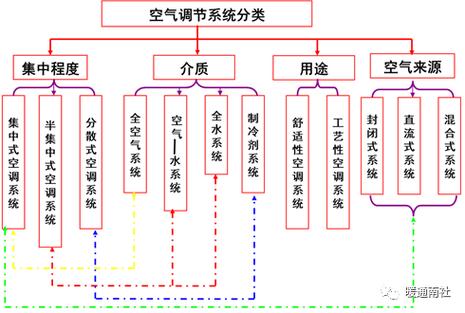

二、中央空調的系統構成--三大系統（冷凍水循環系統、冷卻水循環系統、主機）

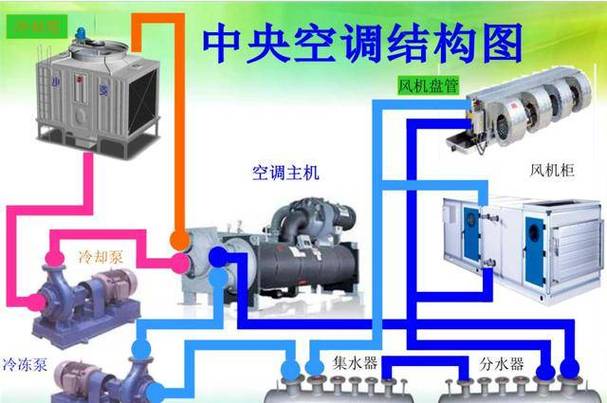

典型（水系統）中央空調機組主要由冷凍水循環系統、冷卻水循環系統、主機三部分組成：
中央空調系統設備運行流程圖
（由中央空調水系統流程圖可知， 中央空調水系統冷卻水泵與冷卻塔、 冷水機組的連接方式是先并聯后串聯的連接方式，同理，冷凍水泵與冷水機組、空氣處理機組的連接方式也是先并聯后串聯的連接方式。）
1、冷凍水循環系統
該部分由冷凍泵、室內風機及冷凍水管道等組成。
從主機蒸發器流出的低溫冷凍水由冷凍泵加壓送入冷凍水管道（出水），進入室內進行熱交換，帶走房間內的熱量，最后回到主機蒸發器（回水）。室內風機用于將空氣吹過冷凍水管道，降低空氣溫度，加速室內熱交換。
2、 冷卻水循環部分
該部分由冷卻泵、冷卻水管道、冷卻水塔等組成。
冷凍水循環系統進行室內熱交換的同時，必將帶走室內大量的熱能。該熱能通過主機內的冷媒傳遞給冷卻水，使冷卻水溫度升高。冷卻泵將升溫后的冷卻水壓入冷卻水塔（出水），使之與大氣進行熱交換，降低溫度后再送回主機冷凝器（回水）。
2.1 冷卻塔
可以說冷卻塔是中央空調系統熱量轉運的最后一棒，是它最終把室內的熱量“搬運”到大氣環境中的。
我們都清楚循環冷卻水溫度的高低直接影響空調冷機的電耗，如果中央空調冷卻塔冷卻能力太差，到了三伏天時水溫太高，冷機會無法正常運行，出現宕機的情況。特別是針對有中央空調冷卻塔高檔酒店、寫字樓、大廈等尤其致命，所以冷卻塔對保障空調制冷系統供冷可靠性是非常重要的。
中央空調冷卻塔的工作原理很簡單，較高溫度的冷卻水落在填料（PVC片）上，自上而下經過，通過蒸發降低水溫，這樣水把熱量通過潛熱的方式散發到空氣里，進入冷卻塔的空氣把濕空氣帶走，排到大氣中。冷卻塔冷卻水是循環水，不過隨著持續蒸發，冷卻水系統里的存水會越來越少，所以需要補水。補水除了補充蒸發耗水之外，還有彌補飄水和排污的耗水量。
冷卻塔填料為什么要更換？冷卻塔填料作為冷卻塔降溫效果必不可少的一部分，其填料的材質也很重要，填料一般分為PVC材質和PP耐高溫材質，PVC材質溫度大可耐65℃，而PP耐高溫材質100℃沒有問題。冷卻塔裝在屋頂，裸露在室外，久經日曬雨淋，塑料填料陳舊發脆，脫落的碎片掉落到冷卻系統會將過濾器、管道等堵死，影響系統運行和制冷效果。通過更換填料將為后期空調正常運行打下良好基礎。冷卻塔填料壽命受很多因素影響如;空氣污染，水質，還有每年水處理的時候，水處理劑對填料的使用壽命也有影響！冷卻塔企業用的材料好，使用壽命相對高很多，還有白色透明的填料（除PP高溫填料外）不抗紫外線，折光，表面太光滑，他的使用壽命會比其他要短，還有相對冷卻塔的冷卻效果也會比其他的差很多。
填料（散熱片）填料的作用？冷卻塔填料在冷卻塔中的作用就是增加散熱量，延長冷卻水停留時間，增加換熱面積，增加換熱量。均勻布水。不是將某種需降溫的東西填進塔里。冷卻塔就是使熱流體（包括水）冷卻到合理溫度的一種設備。工業生產或制冷工藝過程中產生的廢熱，一般要用冷卻水來導走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內與空氣進行熱交換，使廢熱傳輸給空氣并散入大氣中。
普通冷卻塔正常使用5-8年，需更換一次填料。在沒有正常維護的情況下，填料需要在兩年內更換一次。如果塔內填料出現以下異常情況，應及時更換，使整個塔的熱效率達到預定目標。
關于冷卻塔的詳細介紹，可以參考以下文章：
中央空調的冷卻塔設備什么樣的？工作原理是什么？
中央空調怎樣填料清洗和更換？
3、 主機
主機部分由壓縮機、蒸發器、冷凝器及冷媒（制冷劑）等組成。
主機部分由壓縮機、蒸發器、冷凝器及冷媒（制冷劑）等組成，其工作循環過程如下：
首先低壓氣態冷媒被壓縮機加壓進入冷凝器并逐漸冷凝成高壓液體。在冷凝過程中冷媒會釋放出大量熱能，這部分熱能被冷凝器中的冷卻水吸收并送到室外的冷卻塔上，最終釋放到大氣中去。
隨后冷凝器中的高壓液態冷媒在流經蒸發器前的節流降壓裝置時，因?yàn)閴毫Φ耐蛔兌鴼饣?，形成氣液混合物進入蒸發器。冷媒在蒸發器中不斷氣化，同時會吸收冷凍水中的熱量使其達到較低溫度。最后，蒸發器中氣化后的冷媒又變成了低壓氣體，重新進入了壓縮機，如此循環往復。
附：物理學知識復習
在相同環境下相同物質分子的運動幅度（熱量）：氣態>液態>固態。因此液化和凝固時分子運動減少,需要放出熱量才能液化和凝固,與此相反,溶化和氣化時分子運動增加,則需要吸熱。所以一種物質在三態變化時，將伴隨著吸收或釋放熱量。
氣態變?yōu)橐簯B(tài)（冷凝）時釋放熱量。
液態變?yōu)闅鈶B(tài)（蒸發）時吸收熱量。
三、中央空調的工作邏輯 -- 四個循環（制冷劑循環、冷卻水循環、冷凍水循環、空氣循環系統）
中央空調系統的制冷工作過程是通過四個循環來實現的，分別為：
1、制冷劑循環
在制冷機組中，制冷劑從蒸發器那里吸熱制冷，吸收的熱量再到冷凝器那里冷凝放熱。
注：冷媒就是氟利昂嗎？不是！冷媒又叫制冷劑，以前大家通常認為它是氟利昂（R-22）。不過隨著科技的進步，產品的迭代升級，含氟元素的制冷劑基本上已經退出市場，取而代之的是新型的環保冷媒。
2、冷卻水循環
冷卻水的作用是將制冷機組冷凝器里制冷劑釋放的熱量排除掉。
冷卻水系統由冷凝器、冷卻水泵、冷卻塔和連接水管及附件組成。冷卻水從冷凝器里帶走的熱量，在冷卻塔中直接釋放給大氣。
3、冷凍水循環
由制冷機組的蒸發器、空調機組的表面冷卻器、提供水流動力的水泵及它們之間的連接水管和附件所組成的密閉循環系統。這個循環系統通過冷凍水源源不斷地把制冷機組產生的冷量送到空調機組的表冷器去處理空氣。
4、空氣循環系統
由空調機組、風機、風閥、風管和送回風口等把處理好的空氣送入空調房間并把房間內的空氣取回來，以達到室內空氣調節的目的。
本章相關參考：
重點推薦幾個視頻，把中央空調的運轉邏輯講解的非常清晰。
推薦：【中文字幕】中央空調系統運行原理（制冷機組、空氣處理機組、冷卻塔原理及其如何聯合工作）
推薦：現代建筑暖通空調中冷水機組、冷卻塔、風機盤管等組成的中央空調系統的工作原理-動畫演示-Youtube
四、中央空調自控系統
中中央空調機房群控體系隸屬于樓宇自控體系。

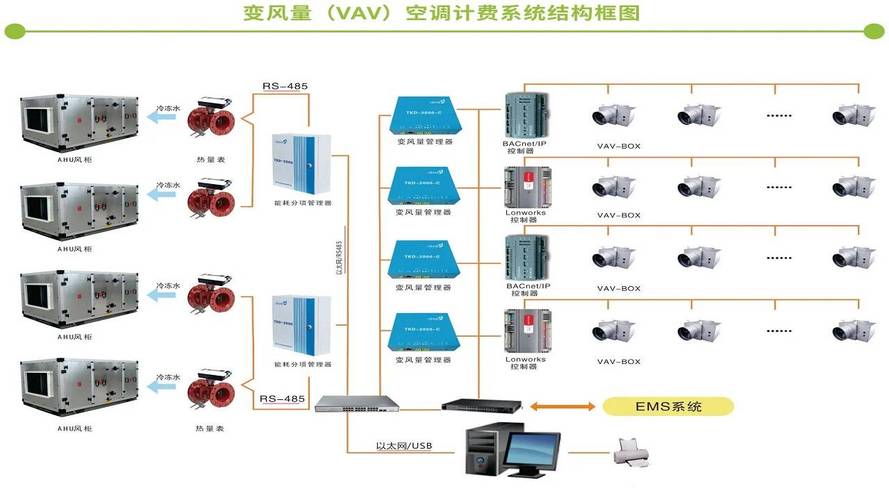

現在的樓宇自控系統是一種集散式控制系統 DCS（ Control System），DCS是一種管理控制的模式，其實質是集中管理、分散控制。所謂分散控制，就是在眾多設備的附近（現場），設置帶有微處理芯片的控制器，然后再把這許多稱為“直接數字控制器（DDC）”的現場控制器以一定的網絡結構形式連接起來，形成控制網絡。
由多臺DDC分散在現場進行控制，使現場連線大大縮短，便于實現大范圍的系統控制。數據通訊、人機界面、監控服務器及其他外設的加入使得系統成為一個整體，可實現集中操作、管理、顯示以及報警等。
項目施工流程
樓宇自控系統設計文件的構成：
一、樓控點表
樓控點表是設計的第一步，拿到暖通和水電的圖紙之后，結合客戶的要求，確定監控的范圍、監控的對象、監控的模式，輸出為點表。
二、方案與設備清單
在確定樓控品牌、設備點表后，方案可根據樓控的品牌和實際受控設備進行撰寫，做到具有很強的針對性。
三、圖紙
監控原理圖是根據受控設備的實際監控點來出具的，根據實際的輸入輸出點數繪制，原理圖繪制是要對設備的監控點（主要針對數字輸出點、數字輸入點、模擬輸出點、模擬輸入點）做到清晰的標識。
機房群控系統是由軟件和硬件兩部分組成，通過傳感器采集水系統的運行數據，并在DDC（直接數字控制器）上編寫控制程序，控制制冷機組、水泵、冷卻塔風機、電動蝶閥等暖通設備，并通過通訊的方式將數據傳輸給監控軟件或顯示屏，實現冷源系統的自動化控制。
冷源系統監控：
監控的設備包括：
（1）空調主機
（2）冷凍循環水泵
（3）冷卻循環水泵
（4）冷卻塔風機
（5）電動蝶閥
（6）壓差旁通閥
通過modbus通訊進行控制。
監控水系統的運行參數：
包括：
（1）冷凍總管供、回水溫度
（2）冷卻總管供、回水溫度
（3）冷凍總管水流量
（4）冷凍總管供、回水壓力
（5）室外溫、濕度
（6）膨脹水箱高低液位報警
（7）機組冷凍側、冷卻側水流開關
末端設備，例如新風機組，空調機組等一般本身沒有帶自控系統，需另外配置自控系統好理解，但是冷熱源主機部分不是都自帶了控制面板嗎，為什么也要配置額外的控制系統？
冷熱源主機設備本身確實帶有控制面板，但只能對本機進行保護和控制，不能解決外圍的冷凍水泵、冷卻水泵、冷卻塔、管路閥門等的統一協調問題，在沒有配置額外的控制系統的情況下，這些設備只好手動開停。此外，冷熱源主機設備本身的控制面板也不能解決多臺主機之間的協調問題，例如根據冷熱負荷自動選擇應該開停的主機，所以中央空調系統中的冷熱源主機部分通常需要配置額外的自控系統。
怎樣配置自控系統？
所有的自動控制系統都由三類設備構成：
1、傳感器
例如溫度傳感器，濕度傳感器，用于把溫濕度等參數變成電信號，便于輸入到控制器中，相當于人體的眼睛，耳朵等信息器官;
2、控制器
例如DDC（直接數字控制器），所有的邏輯和控制策略都在這里完成，相當于人體的大腦;
3、執行器
例如電動調節閥等，接收來自控制器的命令，通過改變控制對象的輸出來調節參數，例如電動調節閥開大，可以增大進入表冷器的冷水流量，降低送風溫度等。
怎樣配置自控系統呢？在本網站中有空調自控的幾乎所有的應用類型，均列出了需要配置的以上三類設備，并給出控制原理說明，找到您需要的類型就完成了自控系統的配置。
關于控制器，有PLC和DDC之分，到底該選擇哪種呢？
控制系統按照應用場合不同可以分成兩種大的類型：工業自動控制和樓宇自動控制。工業自動控制中往往采用PLC實現過程控制或者數控設備的控制，而在樓宇控制中，往往采用DDC實現建筑電器設備的自動控制，例如空調系統、給排水系統、照明系統、供配電系統等，DDC是直接數字控制器的縮寫(Direct Digital )，是由PLC發展而來的 ，和PLC可編程序控制器相比，有以下特點：
所以世界范圍內，空調自控通常采用DDC控制器。但是，對于有經驗積累的空調節能公司也很多采用PLC，但更需要暖通專業知識和現場調試能力及時間。
五、樓宇自控系統（安裝、施工、調試、連線）
1、確定BAS規模，根據冷凍、空調、變配電、熱力、給排水等相關專業提供的設計條件（資料）及投資情況，功能內容，確定需要監控的設備種類、數量、分布情況及標準。
2、確定各子系統組成方案、功能及技術要求。
3、確定各子系統之間的關聯關系。
4、確定BAS中各子系統與大樓其他部分間的接口。
5、根據各專業的控制要求和控制內容確定并畫出設備監控系統原理圖。
6、統計監控系統的監控點（AI、AO、DI、DO）的數量，分布情況并列表。
BA系統最重要的就是點表。
7、根據監控點數和分布情況確定分站的監控區域、分站設置的位置，統計整個大樓所需分站的數量、類型及分布情況選擇現場設備的傳感器和執行機構。
8、確定樓宇監控的系統網絡及中心站設備的選擇。
9、實施布線。
冷凍水及冷卻水系統
1、控制示意圖
2、監控功能
3、點表
空調機組
1、控制原理圖
2、監控功能
3、點表
接線圖
PLC接線原理圖
不同的PLC廠家，接線會有所不同，如何接線就去對應的廠家官方查找手冊。下面以西門子DI模塊為例：
端子連接圖
端子的兩端，如何接線，來自哪里，去向何處都要表明清楚，每根線的線號，是否短接也要表示清楚。
