計算機網絡實驗三-TCP
文章目錄
前言
TCP實驗報告
本部分實驗共有 15 個，需使用 Cisco 軟件完成。已經自行完成思科賬號注冊，可以漢化一下這樣新手比較方便。
一、 組建小型局域網 1.1、直接連接兩臺 PC 構建 LAN
將兩臺 PC 直接連接構成一個網絡。注意：直接連接需使用交叉線。
進行兩臺 PC 的基本網絡配置，只需要配置 IP 地址即可（鼠標單擊左鍵配置 進入桌面ip配置進行IP 地址即可），然后相互 ping 通即成功。
建立主機和連接
配置兩臺PC的ip（192.168.0.1和192.168.0.2）必須確保在同一子網下
ping 192.168.0.2
ping 192.168.0.1
[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img--66)(null)]
##用交換機構建 LAN
用交換機建立LAN
配置IP，這里太多了就以PC0為例
PC0 能否 ping 通 PC1、PC2、PC3 ？
PC1可以，但PC2和PC3不行
PC3 能否 ping 通 PC0、PC1、PC2 ？為什么？
PC3能ping通PC2，但不能,1。因為PC2，PC3和PC0，PC1不在同一子網中。
將 4 臺 PC 的掩碼都改為 255.255.0.0 ，它們相互能 ping 通嗎？為什么？
答：可以ping通，因為改變了子網掩碼后四臺PC就處于同一子網中。
使用二層交換機連接的網絡需要配置網關嗎？為什么？
答：需要。網關用于在2個網絡間建立傳輸連接，使不同網絡上的主機間可以建立起跨越多個網絡的級聯的、點對點的傳輸連接。
集線器 Hub 是工作在物理層的多接口設備，它與交換機的區別是什么？
答：集線器（ hub ）屬于純硬件網絡底層設備lenove 網絡同傳 跨交換機問題，基本上不具有類似于交換機的"智能記憶"能力和"學習"能力。 它也不具備交換機所具有的 MAC地址表 ，所以它發送數據時都是沒有針對性的，而是采用廣播方式發送。
2 交換機接口地址列表 二層交換機是一種即插即用的多接口設備，它對于收到的幀有 3 種處理方式：廣播、轉發和丟棄（請弄清楚何時進行何種操作）。那么，要轉發成功，則交換機中必須要有接口地址列表即 MAC 表，該表是交換機通過學習自動得到的！

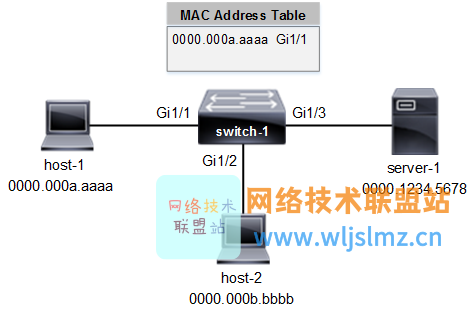

當交換機從某個端口收到一個數據幀，它先讀取包頭中的源MAC地址，這樣它就知道源MAC地址的機器是連在哪個端口上的；再去讀取數據幀頭中的目的MAC地址，并在地址表中查找相應的端口。如果存在，就轉發。
如表中找不到相應的端口則把數據幀廣播到所有端口上
交換機丟棄在同一接口端口的數據幀
仍然構建上圖的拓撲結構，并配置各計算機的 IP 在同一個一個子網，使用工具欄中的放大鏡點擊某交換機如左邊的 ，選擇 MAC Table，可以看到最初交換機的 MAC 表是空的，也即它不知道該怎樣轉發幀（那么它將如何處理？）
這里需要注意一下，因為在上面構建局域網的時候進行過ping操作所以一開始這里的的mac表是有記錄的。這里為了方便實驗先刪掉了。
用 PC0 訪問（ping）PC1 后，再查看該交換機的 MAC 表，現在有相應的記錄，請思考如何得來。隨著網絡通信的增加，各交換機都將生成自己完整的 MAC 表，此時交換機的交換速度就是最快的！
cp0-cp3全設置為是192.168.1.x的IP
當交換機從某個端口收到一個數據幀，它先讀取包頭中的源MAC地址，這樣它就知道源MAC地址的機器是連在哪個端口上的；再去讀取數據幀頭中的目的MAC地址，并在地址表中查找相應的端口。如果不存在就廣播出去，找到后就把這個目的MAC添加到的MAC表中。
3 生成樹協議（ Tree ）
交換機在目的地址未知或接收到廣播幀時是要進行廣播的。如果交換機之間存在回路/環路，那么就會產生廣播循環風暴，從而嚴重影響網絡性能。
而交換機中運行的 STP 協議能避免交換機之間發生廣播循環風暴。
只使用交換機，構建如下拓撲：
這是初始時的狀態。我們可以看到交換機之間有回路，這會造成廣播幀循環傳送即形成廣播風暴，嚴重影響網絡性能。
隨后，交換機將自動通過生成樹協議（STP）對多余的線路進行自動阻塞（），以形成一棵以 為根（具體哪個是根交換機有相關的策略）的具有唯一路徑樹即生成樹！
經過一段時間，隨著 STP 協議成功構建了生成樹后，和4、4和5的兩個接口當前物理上是連接的，但邏輯上是不通的，處于狀態（桔色）如下圖所示：
在網絡運行期間，假設某個時候 與 之間的物理連接出現問題（將 與 的連線剪掉），則該生成樹將自動發生變化。如下圖所示：
交換機的 STP 協議即生成樹協議始終自動保證交換機之間不會出現回路，從而形成廣播風暴。
4 路由器配置初步
我們模擬重慶交通大學和重慶大學兩個學校的連接，構建如下拓撲：
出現如下問題是因為沒有廣域網模板，需要在路由器上添加廣域網模塊，WIC-1T之類的。雙擊路由器，然后需要關閉電源，然后從左邊用鼠標拉一個模塊到路由器的空插槽上。這個過程跟現實中是一樣的，添加了這樣的串口模塊之后，就可以用DTE和DCE線纜連接兩臺路由器了。
建立完成！
說明一
交通大學與重慶大學顯然是兩個不同的子網。在不同子網間通信需通過路由器。
路由器的每個接口下至少是一個子網，圖中我們簡單的規劃了 3 個子網：
左邊路由器是交通大學的，其下使用交換機連接交通大學的網絡，分配網絡號 192.168.1.0/24，該路由器接口也是交通大學網絡的網關，分配 IP 為 192.168.1.1
右邊路由器是重慶大學的，其下使用交換機連接重慶大學的網絡，分配網絡號 192.168.3.0/24，該路由器接口也是重慶大學網絡的網關，分配 IP 為 192.168.3.1
兩個路由器之間使用廣域網接口相連，也是一個子網，分配網絡號 192.168.2.0/24
交大 192.168.2.2 重大 192.168.2.1
說明二
現實中，交通大學和重慶大學的連接是遠程的。該連接要么通過路由器的光纖接口，要么通過廣域網接口即所謂的 口（如拓撲圖所示）進行，一般不會通過雙絞線連接（為什么？）。
雙絞線的最長傳輸距離為100m，一般不會用于長距離的傳輸，而重交和重大之間的距離很遠，用雙絞線來傳輸要建立眾多的中轉站，這大大增加了傳輸的成本，是不劃算的。
說明三
在模擬的廣域網連接中需注意 DCE 和 DTE 端（連線時線路上有提示，帶一個時鐘標志的是 DCE 端。有關 DCE 和 DTE 的概念請查閱相關資料。），在 DCE 端需配置時鐘頻率 64000
說明四
路由器有多種命令行配置模式，每種模式對應不同的提示符及相應的權限。
請留意在正確的模式下輸入配置相關的命令。
User mode：用戶模式
mode：特權模式
mode：全局配置模式
mode：接口配置模式
mode：子接口配置模式
說明五
在現實中，對新的路由器，顯然不能遠程進行配置，我們必須在現場通過筆記本的串口與路由器的 接口連接并進行初次的配置（注意設置比特率為9600）后，才能通過網絡遠程進行配置。這也是上圖左上畫出筆記本連接的用意。
說明六
在路由器的 CLI 界面中，可看到路由器剛啟動成功后，因為無任何配置，將會提示是否進行對話配置（Would you like to enter the ?），因其步驟繁多，請選擇 NO
在我們的實驗中可不進行如下的配置，但在現實中為了安全，以下的登錄及特權密碼等配置是必須的，否則每個人都可操作你的路由器或交換機！
比如交通大學路由器的初步配置可以如下：
Router>en // 從普通模式進入特權模式
Router#conf t // 進入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5個終端同時登錄
Router(config-line)#password dswybs // 遠程登錄密碼
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特權模式密碼
Router(config)#^Z // 退出
現在交通大學內的各 PC 及網關相互能 ping 通，重慶大學也類似。但不能從交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子網。為什么？
答：因為此時路由表里為空lenove 網絡同傳 跨交換機問題，沒有能夠到達對方的路徑，可以通過靜態路由、動態路由RIP、動態路由SOSPF來解決這個問題。
