1、.,1,第七講 靜態工作點的穩定,一、溫度對靜態工作點的影響,二、靜態工作點穩定的典型電路,三、穩定靜態工作點的方法,.,2,一、Q點穩定,靜態工作點決定是否會產生失真，還會影響電壓 放大倍數，輸入電阻、輸出電阻等,電壓波動，元件老化，溫度變化均會造成工作點的 不穩定，其中溫度是影響晶體管參數最主要的因素,.,3,一、溫度對Q點的影響,所謂Q點穩定是指ICQ和UCEQ在溫度變化時基本不變，這是靠IBQ的變化得來的。,T（ ）ICQ,Q,若溫度升高時要Q回到Q，則只有減小IBQ,常引入溫度負反饋或溫度補償的方法，使在溫度變化時 IBQ產生與ICQ相反的變化,.,4,二、典型電路 1、電路組成,C

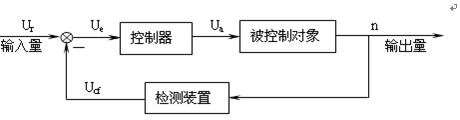

2、e為旁路電容，在交流通路中可視為短路,直接耦合電路,阻容耦合電路,.,5,2、穩壓原理,為了穩定Q點穩定講靜態工作點常用方法，通常I1 IB，即I1 I2；因此,上式說明，UBQ取決于兩個電阻對VCC的分壓,基本不隨溫度變化。,.,6,當溫度升高時，IC增大，IE增大，電阻Re上的壓降增大，,發射結電壓,減小,UBE減小導致IB減小，IC隨之減小，結果由溫度升高引 起的IC增大部分被抵消，達到穩定Q點的目的。,T()ICUE UBE（UB基本不變） IB IC,Re 的作用,.,7,Re 的作用,Re起直流負反饋作用，其值越大，反饋越強，Q點越穩定。,關于反饋的一些概念： 將輸出量(IC)通過一定的方式(利用Re將I
3、C的變化轉化成電壓的變化）引回輸入回路影響輸入量的措施，稱為反饋。 在直流通路中的反饋，稱為直流反饋。 反饋的結果使輸出量的變化減小的稱為負反饋，反之稱為正反饋。,Re有上限值嗎？太大的話，進入飽和區,IC通過Re轉換為UE影響UBE,.,8,3、Q點分析,分壓式電流負反饋工作點穩定電路,什么條件下成立？,.,9,利用戴維南定理等效變換后求解Q點,Rb上靜態電壓可忽略不計！,.,10,當,時,與前邊推導結果相同，可以利用,判斷是否 I1IBQ,.,11,4、動態分析,阻容耦合放大電路,交流等效電路,.,12,4、動態分析,.,13,利?弊? Re使Au減小，但提高了熱穩定性,無旁路電容Ce時：,動態分析,.,14,三、穩定靜態工作點的方法,引入直流負反饋 溫度補償：利用對溫度敏感的元件，在溫度變化時直接影響輸入回路。 例如，Rb1或Rb2采用熱敏電阻。 Rb1應具有負溫度系數，Rb2應具有正溫度系數。,.,15,討論,圖示兩個電路中是否采用措施來穩定靜態工作點？,若采用了措施穩定講靜態工作點常用方法，則是什么措施？,
