導讀
“億展宏圖”是eBay 支付風控團隊推出的系列文章，分享了eBay風控團隊工作在圖算法方面的一些理解和研究。在上期的里，我們介紹了訓練圖神經網絡的三種圖采樣范式和DeGNN算法，以此來更高性能地訓練圖神經網絡。本期億展宏圖，我們將介紹在圖算法中解決海量數據的方法。
引 言
在大數據場景中，海量的數據往往意味著超大的圖，這會影響到我們對問題的處理速度，各類算法的應用也會受到限制。如下面這張?zhí)菪温┒穲D（為了數據安全性考慮，我們圖中展示的是假數據，不過大致和我們真實數據的數量級比較近似），可見每一次進行縮小處理之后都會發生很大量級的變化。
那每一次的縮小處理是采用什么方法，適用的場景又是什么樣的呢？下面就帶大家從構圖開始，一步一步來看如何處理圖太大的問題，每一步處理過程中又有哪些取舍問題需要考慮。
一
全量交易圖
要建立全量交易圖，主要有兩個步驟：1是構圖；2是去掉超級節點。
1、構圖
構建圖就是在構建關系網絡，所以這張網的構建一定要從解決問題的實際場景出發。在風控場景中，賬號之間的重疊信息和真實的交易行為是構圖的重要信息來源。基于這樣的認知，我們往往會選擇注冊賬號的郵件、電話、支付信息等作為賬號之間的邊。
然而，有時可選擇的關聯信息會有很多，那哪些信息對挖掘風險是更有效的呢？
這時，我們引入同質偏好的概念。同質偏好是指個體更傾向于與他們相似的個體建立連結，即“物以類聚”。我們標注已知的風險點為“”，未知風險點為“0”，且n0為label的節點數量，n1為非label的節點數量。然后，我們定義三類二元組，分別為(1, 1)、(1, -0)和(0, -0)。它們分別表示(, -)、(, -)和(, -)形式的兩點一邊。再計算每一類二元組的節點數量總和，分別為m11、m10和m00，得到：
如果點和點之間的邊是隨機連接的，與他們本身的風險點(label)并無關系，那么m11和m10的期望值（如下公式計算得到）應該是相等的。
其中p = 2M/(N(N – 1))，代表兩個節點相連的概率。如果p=1, 那么圖中所有的點都互相連接。現在我們定義(D) 和 (H)：
如果一個網絡中D>1, 表示這個網絡是的，這表示相比隨機連接，風險節點彼此連接得更緊密。如果H利用這兩個數值，可以幫助我們判斷，一個關系（邊）是否能夠很好地展現出網絡的同質性，進而有利于風險社團的挖掘。在樣本數據中，我們使用了如上圖所示的邊關系，其中支付賬號或卡片( token)和注冊地址( )展示了非常高的值，其余類型的也均大于1，可見這些標簽都是有意義的關聯關系。在交易數據中，確定好點和邊后，我們就可以搭建相關場景的圖（如下圖所示）。
(點擊可查看大圖)
2、去掉超級節點
因?yàn)橐恍┕残畔⑹枪蚕淼模热缈Х葟d/網吧IP、企業的對公賬戶、樞紐機場等，會使得這些節點擁有超過平均值幾倍甚至幾十倍的邊，如下圖中間部分的超大節點，我們稱之為超級節點。
網絡圖[1]
在風控場景中，這些重度連接的節點趨向于快速累積更多鏈路，這使得具有少量邊的節點被忽視掉；而超級節點也會使得圖迅速變大且難以分割。所以，在構圖之后，移除超級節點是第一步有效縮減圖的方式。比較直接的方法是：根據所有節點度()的分布，設定一個閾值，當一個節點的度高于這個閾值的時候，就去掉這個節點。
二
風險交易圖
在全量交易圖中，包含著海量的數據，其中包含一些無關緊要的信息。這就需要對圖進行“瘦身”，從而得到我們關注的信息——風險交易圖。我們一般采取K跳算法對圖進行瘦身。
K跳算法(K-hop)在業務層面非常便于理解且操作，可以稱得上是最簡便的縮小圖網絡的方式，因此被廣泛使用。K跳算法指的是從某個頂點出發，尋找到所有與其最短路徑為K跳（或K步）的頂點的集合。它可以根據K值大小來調整得到縮小圖后的大小，通常進行K跳算法之后，一張超級大圖會有一個量級的減小，但每個k值對應的結果是固定的。在風控場景中，將已知的風險節點標注為標簽，然后以這些風險節點出發，順著構建好的邊往外延伸，保留k層與之關聯的所有節點，最后用保留的節點再構建連通圖。子圖的擴張順序正如下圖所示。
（點擊可查看大圖）
三
風險社群在進一步縮小圖至風險社群過程中，我們常用連通圖、標簽傳播算法、冪迭代聚類這三種方法。
1、連通圖
( )

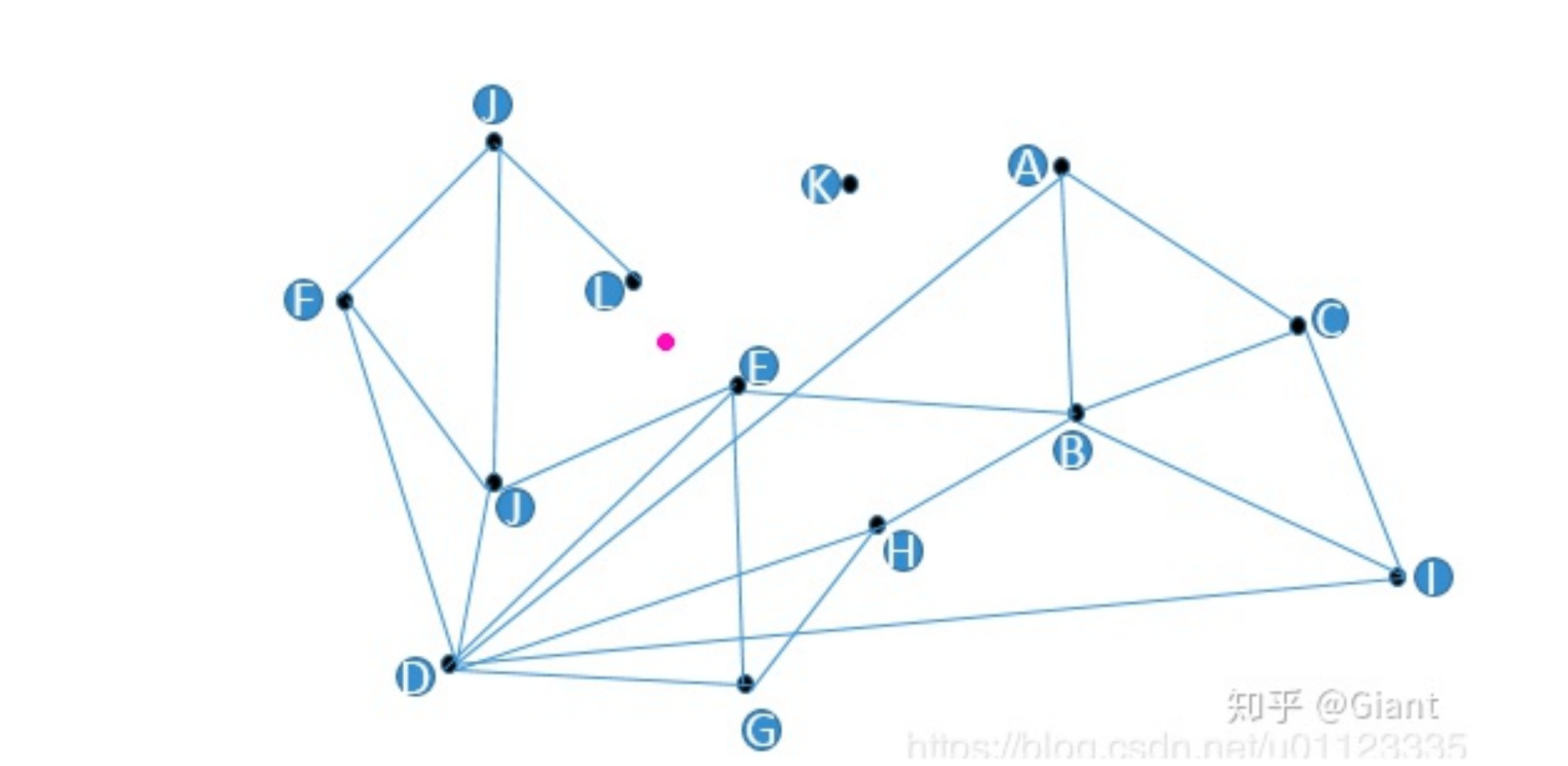

連通圖[2]
如果從頂點A到頂點B有路徑相連，則稱A和B是連通的。如果一個圖中的任意兩點都是連通，那么圖被稱作連通圖。以連通圖的定義，K跳后的圖可以被切割成一個個子圖這些子圖就可作為天然的社區，從而進行分割。圖的連通性是圖的基本性質。以連通圖作為切割小圖的方式，是非常直觀和自然的。由連通圖得到的分割結果是唯一的，但往往還是會存在超大圖。
2、標簽傳播算法
(label ,LPA)
LPA的社區劃分方式可以改善上述不夠靈活的問題。LPA是基于標簽傳播的局部社區劃分算法。如下圖所示，首先給每個點一個標簽，在一輪迭代中，再將每一個節點選擇與之相連的節點中占比最高的標簽作為自己的標簽，若占比相等就隨機選擇。如此迭代到最終穩定或者規定的輪數之后，只保留有風險節點存在的社區，這樣就可進一步縮小圖了。
在實際應用中， LPA的迭代十分迅速有效率。但因?yàn)閭鞑サ碾S機性，劃分結果并不穩定（甚至?xí)霈F(xiàn)標簽震蕩、兩個點不能出現在同一個社區的情況）。如上圖所示，四個節點為一個小社區在兩次經過標簽傳播后，得到了完全不同的結果。LPA的另一個問題是在傳播結束后，會看到有很多孤立的點不在任何社區內，在我們的例子中這樣的節點占比超過了20%。
3、冪迭代聚類
(power ,PIC)
如果我們想盡量不出現孤立點，讓每個節點都有自己歸屬的社群，那么可以使用PIC來做社區劃分。PIC適合對大型稀疏矩陣，即節點之間的關聯關系矩陣，進行運算。簡單來說，PIC 由兩部分組成：1）對稀疏的鄰接矩陣做維度變換。就如同下圖所示的從三維地球儀表面到二維地圖平面的映射， 這一步維度的變化可以讓數據對聚類算法的表征能力有所提高。
維度變換[3]
2）針對變換后的數據做聚類。維度變換后，需對數據進行如下迭代步驟：
① 輸入按行歸一化的關聯關系矩陣W圖的連通性判斷算法，和期望聚類數k；
② 隨機選取一個非零初始向量；
③ 計算
并使得
④ 增加t，重復迭代步驟③，直到
為止；
⑤ 使用k-means對向量中的點進行聚類；
⑥ 輸出社團C?， C?，...， C。
PIC的具體原理有更復雜的論證，具體可以參考這篇論文：power [4]。
PIC的特點是可以用提前停止(early )來快速有效地找到特征向量(eigen )，得到一個低維空間的映射，這個映射后的數據恰好是適合聚類的特征輸入。這樣，PIC會更均勻地切分社區，且不會有孤立點存在，很好地解決了LPA丟失太多孤立點的問題。如下圖所示，我們以一個中心點加兩圈同心圓的圖為例，PIC在經過多輪迭代后，能完美地切分出三個社區。
Power [5]
（點擊查看大圖）
連通圖、LPA、PIC這三種算法都可以縮小圖，得到風險社區。但它們都有各自的優缺點，如下表所示：
那么在我們的實際例子中，基于這三種算法得到的社群到底是什么樣的呢？我們通過下面這些統計值來看一下：
總而言之，連通圖的社群關系比較便于理解，有連邊就屬于一個社群，不存在不確定性也不需要主觀優化目標設定。但它的缺點是：容易出現超大集群，通常容易被類似公共IP或者轉運倉庫等信息噪聲較大的節點關聯到一起。LPA的標簽傳播邏輯也并不復雜，且快速有效，但缺點是表現不穩定，容易出現大量孤立節點。如果下游應用關心的是顆粒度較細的關聯關系，且不關心原本聯結就松散的社群關系，那么LPA是個好的選擇。而聯通關系緊密的社群會較高可能地被暴露出來，大部分社群數量都不超過10個，當然預期的規模大小可以通過迭代次數來控制。如果下游應用還會有后續分解步驟或者聚類算法的話，PIC是個合適的選擇。它可以先高效地分離出大社群，這里社群個數的選取不涉及業務含義，一般會結合下游算法的處理能力和并行規模而決定。
四
高危社群
所謂“亂花漸欲迷人眼”，在包含有大量交易的交易圖網絡中，簡單的縮小和切割后得到的縮小圖中，還是無法讓人一眼聚集到圖的某一個可疑網絡，我們就需要對網絡進行做可視化。那在可視化的時候，圖太大的問題要怎么解決呢？區域性社區檢測(local ,LCD)就能很好地幫我們解決這一問題做到這一點。對于LCD，首先我們來了解一下譜聚類( )，因?yàn)楹竺嬉榻B的兩個算法都是在此基礎上做了一些變動。傳統的譜聚類是基于特征向量來進行社區劃分的算法，具體步驟如下：1）構造圖對應的相似矩陣S∈n×n，并確定社區個數k；
2）根據S構建鄰接矩陣W和度矩陣D，并算出拉普拉斯矩陣L；
3）計算L的前k個特征向量u1, …, uk，把u1, ..., uk組成矩陣U，U∈n×k；
4）U中的一行作為一個樣本，對n個樣本做K-means聚類，由此輸出k個群落。
由于傳統的譜聚類無法設定社區的最小規模，也無法避免最終輸出時社區之間可能存在的大小失衡，我們采用以下這些優化過的算法：
1、ACL
( with ACL )[6]
網頁排名()算法中，我們知道最終轉移概率矩陣?PRV=PRV，所以PRV( )是特征向量，其特征值為1。
而ACL算法提出了一種近似算法得到特征向量，從而能大大地提高運行速度。ACL可以在指定點附近找到一個相對小的社區，且計算時間與這個小社區的規模成正比（對比整個網絡圖，可以節省計算時間）。與傳統譜聚類不同的是，我們需要設定一個起始點和一些其他超參數來計算PR()向量，并以一些條件來搜索社區。在我們的樣本數據中，選取一個較大的子圖，如下圖所示，其中綠色表示訂單，黃色表示與其有連接關系的實體（地址、電話號碼、郵件等等）。在圖中隨機選擇一個起始點，得到以通過acl算法篩選出的點為中心的局部社區，即在一個相對較大的聯通圖上得到更貼近目標節點的鄰居節點。這些更有關系的鄰居節點，用放大的節點表示。此外，在ACL的基礎上使用l1- (PR)這一優化目標，并用FISTA來得到最優解[7]。用上述的改良算法，應用在相同的樣本和起始點，得到的社區與ACL完全一致。
(點擊可查看大圖)
2、MQI
(Max Flow Cut )[8]
在ACL探測完一個社區后，有時候這個社區還是相對較大或者連著旁枝末節。這時，我們可以使用MQI在已經尋找出的社區里尋找一個更優社區。
MQI的做法是在給定的規模不大的參考節點里找到一個擁有最優的連通率()的社區作為返回值。我們就在上圖ACL切分出來的社區基礎上，用MQI優化，呈現出來的社區如下圖所示：
(點擊可查看大圖)
在得到這個社區之后我們就可以放大縮小坐標系，來查看聚焦的小社區，也可以做進一步的檢驗或分析。
總結
現在是大數據的時代，這就導致構建完的圖網絡往往是一張超級大圖。這既提供了更多信息，同時也帶來了很大的挑戰。本期億展宏圖，我們針對圖太大的問題圖的連通性判斷算法，提到了去除超級節點，并使用K跳算法縮小網絡，然后把仍然過大的圖通過LPA或者PIC進行分割,最后可以用LCD聚焦到高風險社群。在這篇文章中使用的方法各有優缺點，它們既可以被單獨使用，也可以結合在一起。在實際應用中，我們可以結合場景和期望達到的效果，靈活地使用這些技巧來解決圖過大的問題。
下一期“億展宏圖”，我們將介紹異構圖的深度學習模型和異構圖算法模型，敬請期待！
參考資料:
[1] -2020/----and--
[2]
[3] /earth-/-data-r/intro-to- --/
[4]~/ /nips-2009-pic.pdf
[5]Power /~frank//-pic-final.pdf
[6]~fan/wp/.pdf
[7]
[8] 978-3-540-25960-2_25
