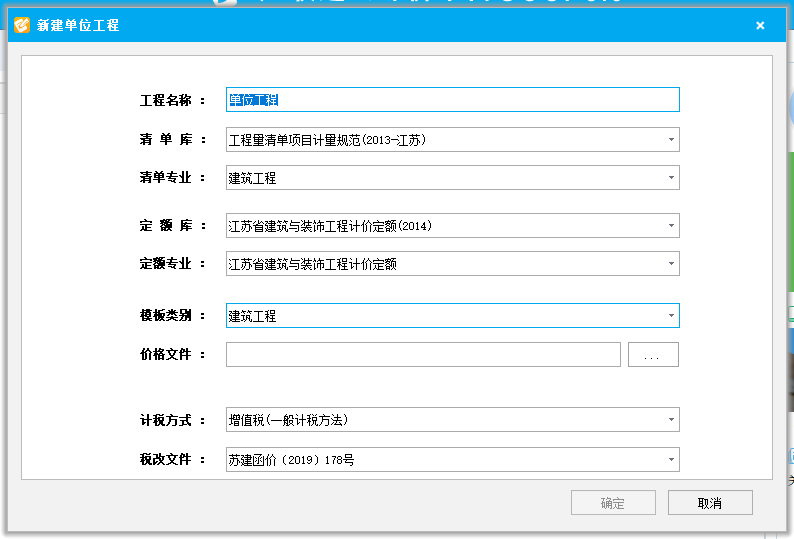

1、廣聯達圖形算量 整體操作流程圖文教程詳解當您對 軟件的整體操作流程不熟悉或不清楚時，您可以看看這個簡單操作流程。操作步驟【第一步】：啟動軟件；通過鼠標左鍵單擊 菜單：“開始”-“所有程序”-“ 廣聯達建設工程造價管理整體解決方案”-“廣聯達土建算量軟件 ”；【第二步】：新建工程；1、鼠標左鍵單擊“新建向?qū)А卑粹o，彈出新建工程向?qū)Т翱冢?、輸入工程名稱，例如，在這里，工程名稱輸入“廣聯達大廈”，如果同時選擇清單規則和定額規則，即為清單標底模式或清單投標模式；若只選擇清單規則，則為清單招標模式；若只選擇定額規則，即為定額模式這里我們以定

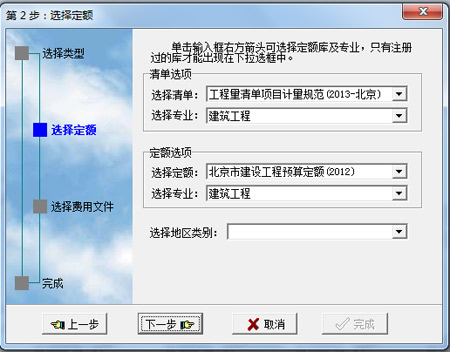

2、額模式為例，定額計算規則選擇為“北京市建筑工程預算定額計算規則（2001）”，定額庫為“北京市建設工程預算定額 （2001）”然后單擊“下一步”按鈕；注：您可以根據您所在的地區，選擇相應的計算規則及定額庫。3、連續點擊“下一步”按鈕，分別輸入工程信息、編制信息，直到出現下圖所示的“完成”窗口；4、點擊“完成”按鈕便可完成工程的建立，顯示下面的界面。【第三步】：工程設置；1、在左側導航欄中選擇“工程設置”下的“樓層信息”頁簽；2、單擊“插入樓層”按鈕，進行樓層的插入，；3、根據圖紙輸入各層層高及首層底標高，這里，首層底標高默認為0?！镜谒牟健浚航⑤S網；1、在左側導航欄中點擊“繪圖輸入”頁簽，鼠
3、標左鍵點擊選擇“軸網”構件類型；2、雙擊軸網，點擊構件列表框工具欄按鈕“新建”-“新建正交軸網”，教程庫；3、默認為“下開間”數據定義界面，在常用值的列表中選擇“3000”作為下開間的軸距，并 單擊“添加”按鈕，在左側的列表中會顯示您所添加的軸距；4、選擇“左進深”，在常用值的列表中選擇“3000”，并單擊“添加”按鈕 ，依次添加三個進深尺寸。這樣“軸網-1”就定義好了；5、點擊工具條中的“繪圖”按鈕，自動彈出輸入角度對話框，輸入角度“0”，單擊“確定”按鈕，就會在繪圖區域畫上剛剛定義好的軸網-1 了?！镜谖宀健浚航?gòu)件；建立構件與建立軸網相似，這里我們就以構件墻為例：1、 鼠標單擊構件樹“墻”前面的“+”號展開圖紙自動算量的軟件，選擇“墻”構件類型。2、點擊工具菜單中的“定義”按鈕，左鍵單擊構件列表中的“新建”-“新建墻 ”按鈕新建墻構件；3、在屬性編輯框界面顯示出剛才所建立的“Q-1”的屬性信息，您可以根據實際情況選擇或直接輸入墻屬性值，比如類別、材質、厚度等，教程庫搜集整理。4、同時右側會是套做法的頁面圖紙自動算量的軟件，軟件默認已經選擇了一個默認量表，選擇量表計算項“體積”行，通過查詢定額庫或直接輸入定額編號，比如“3-4”。
