終于有了一期分析圖制作的教程！

今天給大家?guī)?lái)的是一期建構分析的圖紙，教程將從制圖思路到制圖方法給大家進行剖析。

是不是每次的匯報、作品集總是缺一些技術的干貨圖紙？是不是每次都苦惱分析圖總是缺了一塊？看過來看過來~制圖教室教你出圖系列ai建筑分析圖入門教程，帶你走進分析圖的世界~

先來看看今日?qǐng)D紙的大致制圖流程。這次的流程分了兩大步走，一是建模，二是后期處理。所以，流程我們也精致地分了兩部分來展示~

在進入正經地制圖步驟之前，我們先得來說說這張圖以及這類分析圖的制圖思路。當然，這僅是小編學習之后自己體會總結的，不代表原作者的想法，大家僅供參考啦~

首先要說的是角度。涉及到構造、材料等方面信息的分析圖，通常來說都是屬于非常技術的干貨圖紙了，為了表達技術感和專業感，通常我們會選擇軸側的表達方式，眾所周知，軸側是工程圖常用的手法，因此，選用抽測的角度會自然而然地讓圖紙專業度提升一個LEVEL。來看案例~

當然，軸側也分正等軸側和其他角度的軸側，這就看個人需求和喜好啦~

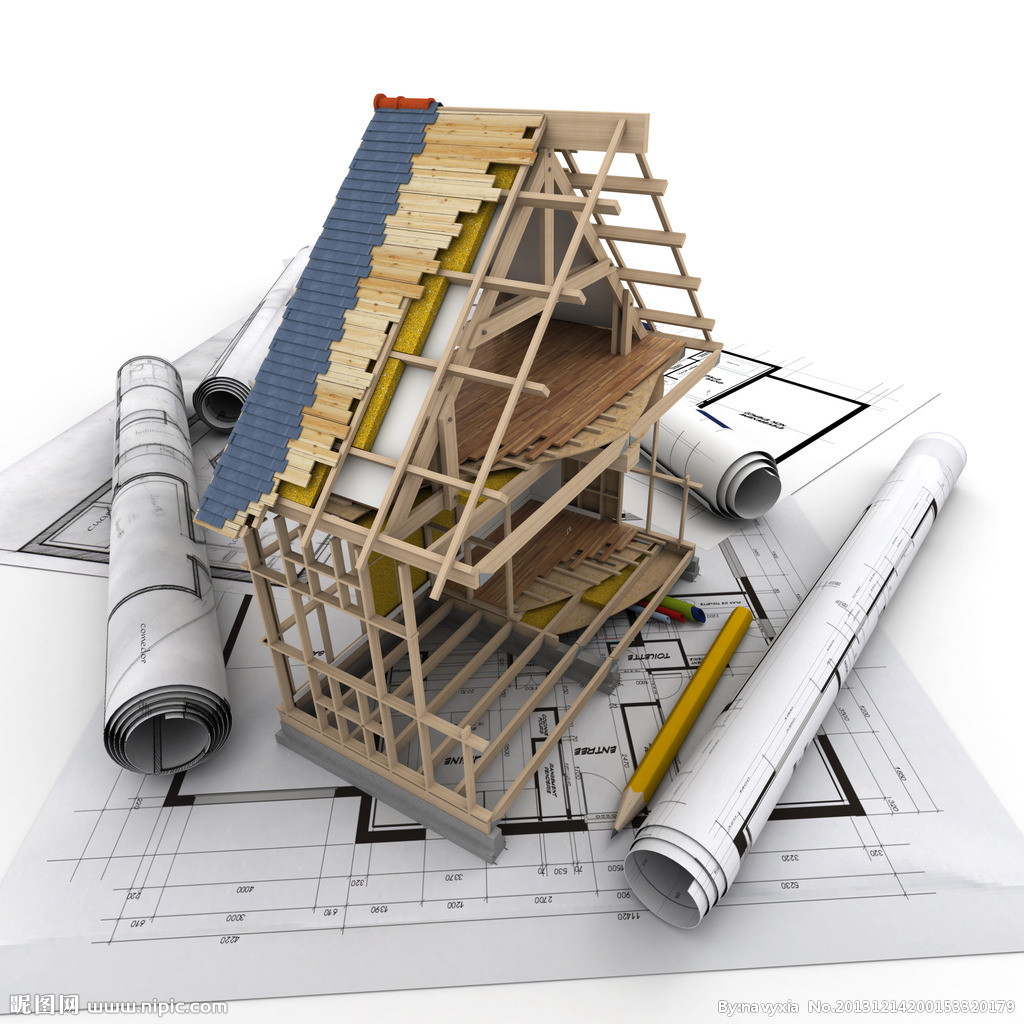

然后得說說建模的思路。因?yàn)槭且从辰?gòu)信息，免不了會有結構關系和材料選擇的表達。所以，這類分析圖我們通常會采用這種“半拆半蓋”的模式，靠近鏡頭的一角將結構與材料依次露明，讓看圖的觀眾一目了然。

而關系較為復雜或是表達還需更進一步的地方，我們還可以采取局部爆炸的形式，比如本期圖紙就有部分爆炸圖的表達手法運用。

以上都是我們的準備階段，為了更好的表達效果，分析圖也是要進行后期處理的，介于分析圖的特殊情況，我們通常是會結合AI和PS兩款軟件來進行協作處理。AI的入門操作往期的文章已經講過一些了，大家不難看出，AI在處理線稿上有著得天獨厚的優勢，因此，在分析圖的后期處理部分，我們通常是利用AI來進行線稿的處理，而PS則擔當起材質或是圖面效果處理的角色啦。

好啦，說了這么多，沒有實戰演練未免覺得有些生硬枯燥，那么，下面就進入我們本期圖紙的步驟拆解，來看看是不是我們說的這個理兒吧~

STEP 1

模型準備

首先是建模，小編是在rhino中進行操作的，當然大家也可以使用SU。建模中一定要有一個良好的建模邏輯，這樣可以達到事半功倍的效果哦~從結構框架到材質填充，盡可能地還原建構的過程。

建模過程中還有一點需要說明，正如我們分析制圖思路時所說，為了清晰地表達我們的結構關系和材料，我們?cè)诮５倪^(guò)程中就故意拆開了模型，將靠近鏡頭一端的結構和材料暴露出來。

模型完成之后就可以愉快地進行導圖的工作啦~調整好軸側的角度，導出一張線稿圖備用。

除了線稿之外，為了更好的立體感，我們還需要一張渲染圖。不過，我們僅僅需要的是一張ao圖，表達體量關系和明暗關系即可。在vray3.0及以上的版本中可以同時選中材質覆蓋和ao渲染確保自己得到理想的ao圖紙。

好啦，到這里我們的準備工作就OK啦~成功獲得線稿圖和AO圖，準備開啟后期制作。

STEP 2

AI處理線稿

大家一定都注意到了，在這類分析圖中，線型是很重要的。它是表達我們的遮擋關系、排列順序等邏輯關系的重要手段。比如這里看到的樁基，嵌入樁基的部分和樁基是兩個部件，在建造中有先后順序，為了表達這種動作的過程，我們就采用了虛線，表示后面加入這些構件。而通常為了輪廓的表達更加突出，我們也會加粗線寬來強調。這些操作就通通在AI里完成吧~

線稿的處理就是這么簡單。接下來我們進入PS處理我們AO圖。介于PS的操作大家都非常熟悉了，這部分我們就快速講解。

STEP 3

模PS處理AO圖

AO圖和線稿疊加，SO EASY~

然后我們得概念性地附上一些材質。為啥說是概念性的呢？別忘了，我們做的是一張分析圖，不能等同于效果圖，因而不需要材質多么真實。我們需要的就是理清材料的關系即可~可以說是非常簡單了。

材質貼好還不代表就完成了，我們還需要根據具體情況對材質進行進一步的調整，畢竟我們的材質貼圖并不一定能完美地適合我們的圖面需求。

通過色階、曲線+蒙版的方式，我們對材質部分進行色彩的調整，達到我們想要的圖面效果。

后期還可以加入小人來豐富場景，甚至起到一個比例人的作用~

最后，也是分析圖重要又常見的一個部分，文字說明！通常我們會將成圖再返回到AI中來進行文字的標注，當然，PS也不是不能做這個事兒，只是哪個更方便，大家一試便知~操作很簡單，這里就不再贅述啦~

加上標注ai建筑分析圖入門教程，一張完整的建構分析圖就搞定啦。
