DP與HDMI接口,作為貫穿我們?nèi)粘K迷O(shè)備的連接通道,憑借著自身的優勢在擅長的領域中發揮著重大作用,為我們提供更高清的分辨率以及更動聽的音質。
HDMI作為先發展的高清視頻接口,也是最先打開音頻、視頻同步輸出的數字接口,一方面繼承了DVI的“傳輸最小化差分信號TMDS”,另一方面又以數字視頻取代了VGA、DVI的模擬視頻,覆蓋了電視、播放盒子、游戲主機、顯卡等一系列設備。
發展至今,HDMI 2.1版本已然支持高達48Gbps的帶寬,能夠支持8K 60Hz/4K 120Hz,包含動態eARC增強音頻回傳、動態HDR、VRR可變刷新率、ALLM自動低延遲模式功能,不論是視頻還是音頻都能給大眾帶來當下最好的體驗。
DP的發展相對而言慢了一步,但是它的起步點更高且進化速度要快得多。自從2006年發布DP 1.0開始,它的帶寬就已經達到10.8Gbps,與同年HDMI 1.3版本還要高那么一點。
而當HDMI在2017年推出HDMI 2.1之后的兩年,DP 2.0正式發布,傳輸帶寬一下子猛的提升到80Gbps,是當前DP1.4的2.5倍,是HDMI 2.1的1.6倍,可單屏輸出16K 60Hz(DSC)、10K 60Hz無損、4K 240Hz等畫面,支持雙屏4K 144Hz無損。
如此一比較,從帶寬的支持度上DP便已經是遙遙領先,按理來說應當在市場上的表現要好過HDMI才對。但事實上確是相反。那么DP為何占據如此之大的優勢卻還競爭不過HDMI?
今天我們便來聊聊關于DP的優和劣,探討這個令大多數人都疑惑的問題。
DP發展:遲來一步卻后來居上
先來講講DP的來歷與發展。
早期的視頻接口大家一定也都還記得VGA以及DVI兩個老伙計,前期為我們帶來了比較好的視頻傳輸體驗,但是由于本身體積太大以至于被一眾電視廠商嫌棄,于是在一眾電視廠商的鼓搗下就有了接口美觀且傳輸效率更好的HDMI接口。

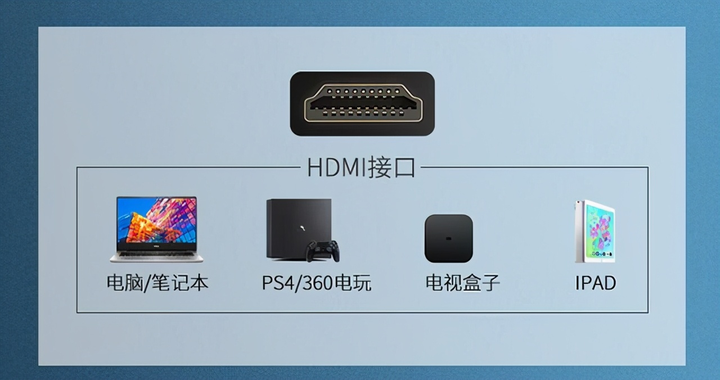

一時之間,幾乎所有常見的家用設備都用上了HDMI接口,特別是隨著數字電視的推廣,多數電視盒子也是搭載的HDMI接口。更別說一些游戲機、音響功放、投影儀等設備的接入,讓HDMI接口近乎壟斷了整個消費類電子行業設備。
四年眨眼而過,隔壁作為提出VGA、DVI的PC大佬們有點坐不住了,明明是視頻接口的元老,怎能被電視行業推出的接口壓了一籌,于是在AMD、英特爾、英偉達,再加上聯想、戴爾、惠普、三星這幾家電腦巨頭的推動下,DP( )接口面世。

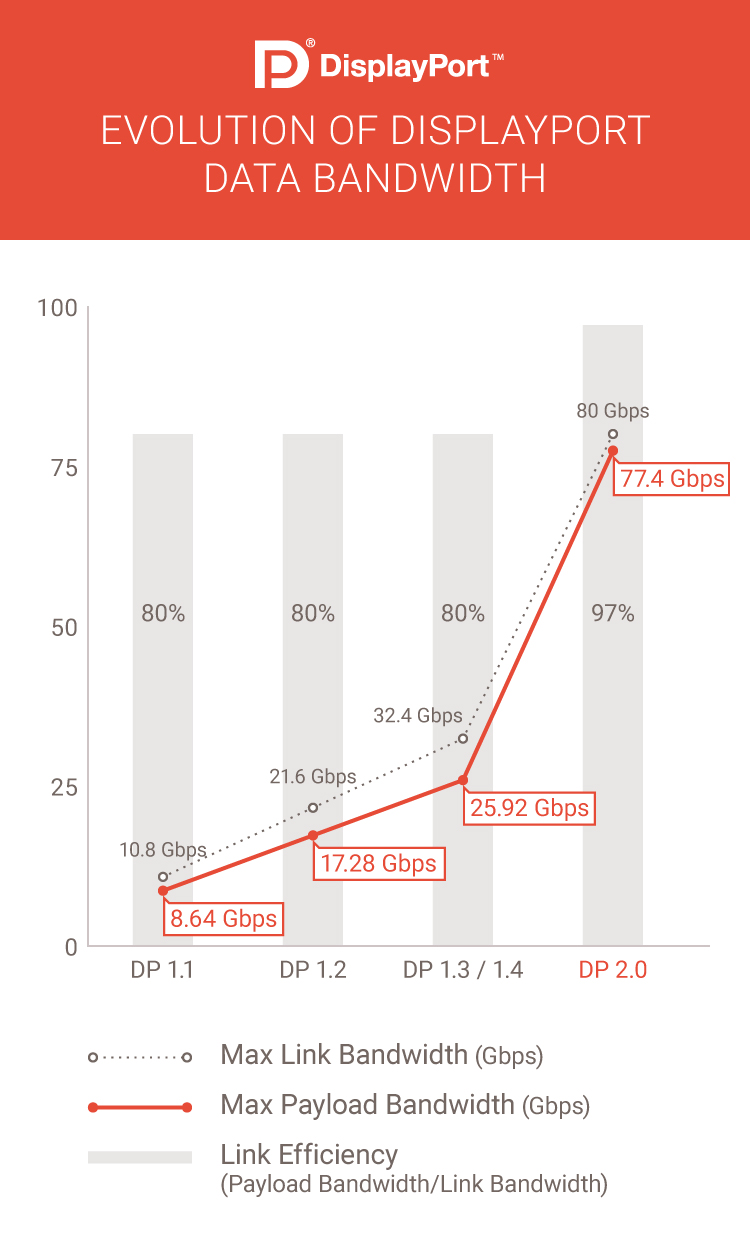

除了一鳴驚人,DP在后續的版本更新上也保持勢頭翻倍式的更迭。
2006年5月正式發布 DP 1.0,帶寬10.8Gbps,理論支持2K視頻傳輸,傳輸線限長2米,目前已停用。
2008年1月,DP1.1a發布,DP 1.1新增光纖等其他傳輸介質,使傳輸距離增長。
2009年12月,DP 1.2發布,帶寬提升至21.6Gbps((High Bit Rate 2(HBR2)),支持4K () 60Hz,向下兼容 DP 1.1a,同時支持3D、多數據流傳輸 (MST)以及增強音頻功能。
2012年5月,DP 1.2a發布,增加可由視頻輸出端動態控制顯示屏更新率的技術“適應性同步”(-Sync),這也是游戲玩家的選擇標準。
2014年9月,DP 1.3發布,帶寬提升至32.4Gbps(HBR3),支持4K()120hz、5K()60hz、8K()30hz。
2016年2月,DP 1.4發布,加入了顯示壓縮流(Display Stream )技術、前向錯誤更正(Forward Error )、高動態范圍數據包(HDR meta )。
音頻方面提升到32聲道1536 KHz采樣率,支持畫面達到8K 60Hz以及4K 120Hz。
2019年6月,DP 2.0發布,物理層改變新增雷電3端口,采用128b/323b 編碼增加傳輸效率;帶寬提升至80Gbps,可單屏輸出16K 60Hz(DSC)、10K 60Hz無損、4K 240Hz等畫面,支持雙屏4K 144Hz無損。
2022年10月,DP2.1發布,帶寬與DP 2.0一致,向前兼容DP 2.0/DP 1.4,進一步加強了與 USB Type-C 規范以及 USB4 PHY 規范的一致性。
DP功能:更好看、更好用且更適用
從以上來看,DP最大的亮點是通過高帶寬帶來的更高分辨率,除此之外與我們大眾所相關的,主要還得聚焦在-Sync自適應同步、顯示壓縮流(Display Stream )技術、多數據流傳輸 (MST)以及DP 2.0/DP 2.1的物理層變動。
-Sync自適應同步,這個對于游戲玩家來說實在是再熟悉不過了,它可以將顯卡輸出圖像信號與顯示器刷新率進行同步,從而避免了二者不同步時出現的畫面撕裂問題。針對于此,英偉達以及AMD也都有對應的G-sync與。
所以在這一點上DP接口就要比HDMI接口先進不少,畢竟此類功能HDMI直到2.1版本才跟進,實現了VRR以及ALLM功能。

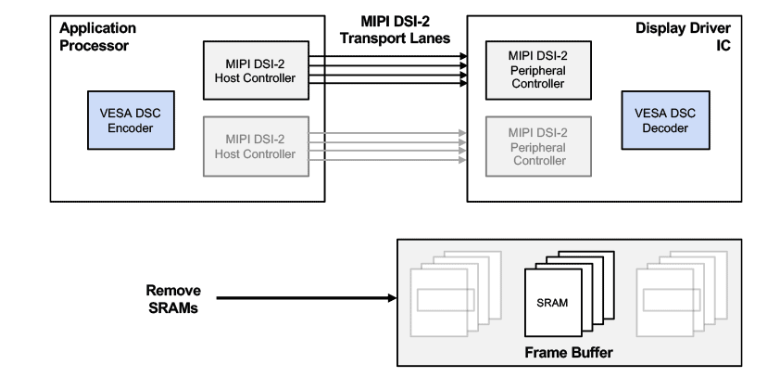

顯示壓縮流(Display Stream )技術,由視頻電子標準協會(VESA)于2014年制定,最早實現在DP 1.4上,HDMI也在2.1版本加入;
簡單來說是將影像數據壓縮后進行傳輸,達成低帶寬就可輸出高分辨率內容,并且經壓縮后畫面表現上視覺無失真、低延遲的技術。
舉個例子, 1.4 只能支持 4K 60Hz,但使用DSC,可以增加到4K 120Hz(HDR)10bit或8K 60Hz。
HDMI 2.1 更進一步,原生支持8K 30Hz或4K 120Hz。如果使用DSC 技術的話,可以達到10K 120Hz。
得益于這項技術,我們才能夠在更低寬帶上獲得更好的品質體驗,而這也會隨著帶寬增加而隨之增長。

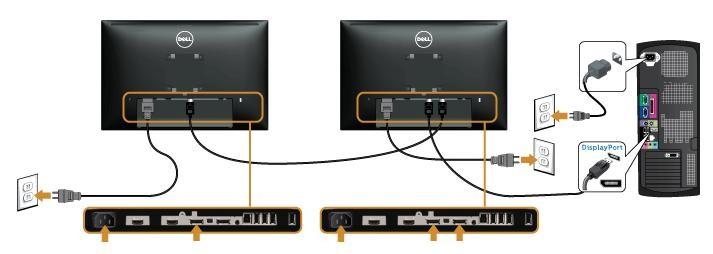

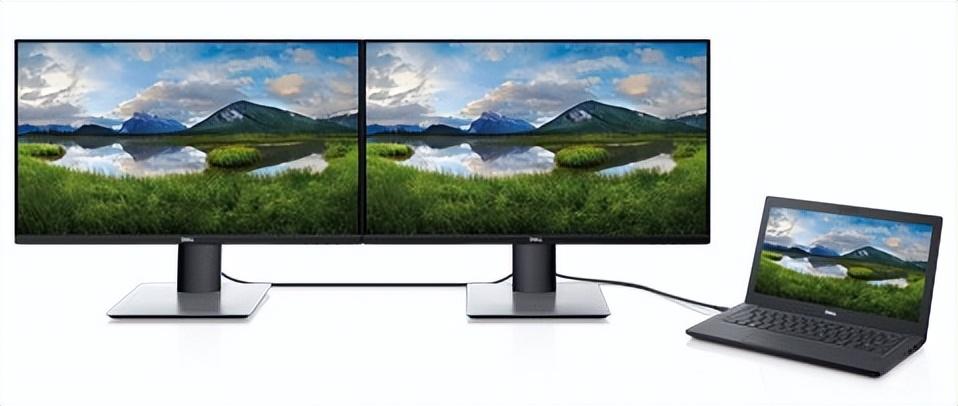

多數據流傳輸 (MST),這也是DP在顯示技術上的一個便捷功能,可允許串聯連接多臺顯示器,使得視頻信號從計算機傳遞到顯示器,然后從第一臺顯示器傳遞到第二臺顯示器,以此類推。此功能需要通過 1.2 端口以菊花鏈方式連接顯示器。
通過這種方式,大家可以更加簡便的使用多屏,并且無需纏繞過多線材,能夠更好的簡化空間,但要注意的是受帶寬影響,顯示器的分辨率過高的話會導致兩臺設備的畫面清晰度下降。
DP 2.0/DP 2.1的物理層變動,影響未來的一個大變動。
長達十多年的發展之中,DP的接口一直都是以標準的DP口為主,但是由于之前的DP標準每通道帶寬為8.1Gbps,四通道最大僅能實現32.4Gbps的帶寬。而實際上8位色深的8K 60Hz所需的帶寬卻需要44.49Gbps。

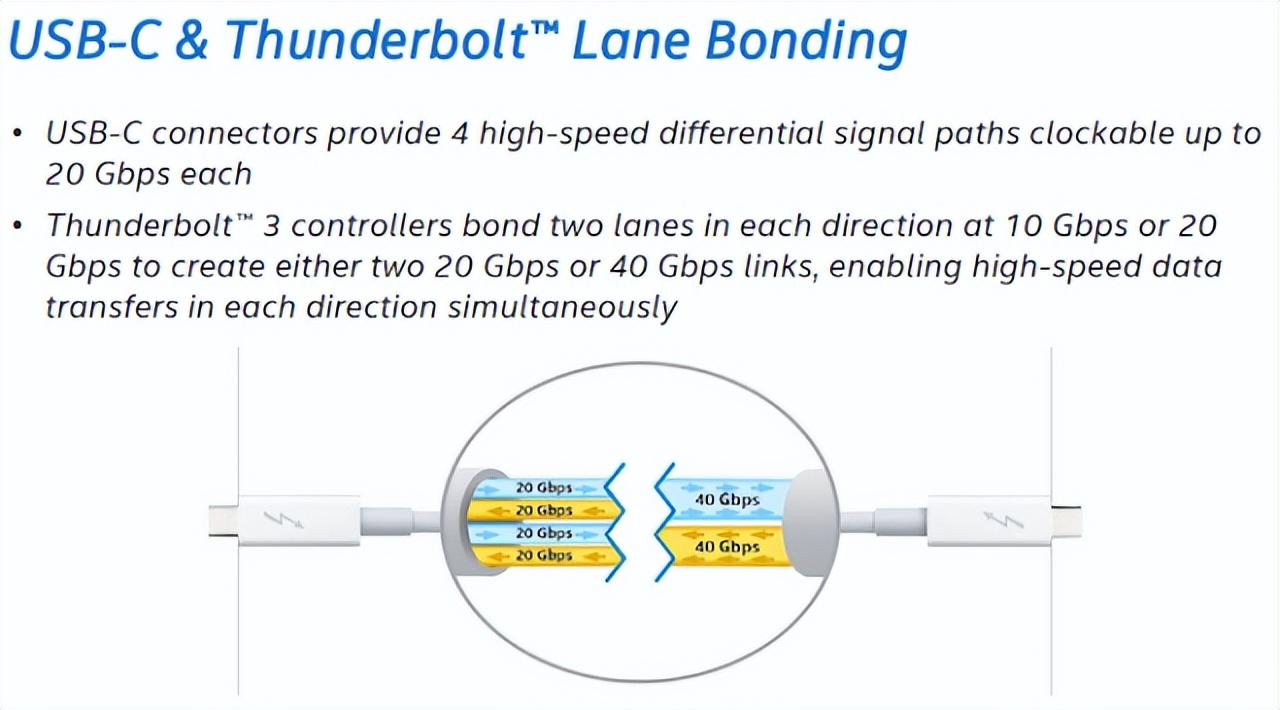

針對這種情況,VESA組織只能進行變通,而發布DP2.0之際,當時最好的選擇莫過于雷電3標準,與DP標準一樣,具有4個傳輸通道,一共能提供80Gbps的帶寬。
值得注意的是在默認的雙向全雙工工作狀態下,帶寬為40Gbps,但由于視頻信號只為單向傳輸,無需全雙工模式,所以實際上它所能利用的寬帶即為80Gbps。
物理層引進的新標準,也讓DP線纜發生了改變,從原有的標準DP線,變成了可以用Type-C線材進行連接。

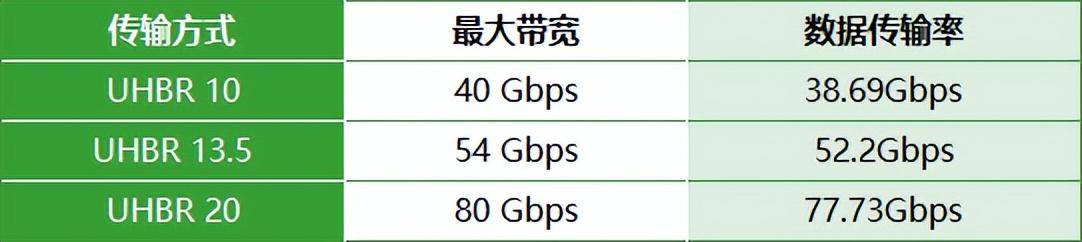

對此VESA一并制定了符合2.0新標準的DP線材標準——UHBR(Ultra High Bit Rate 超高比特率)標準,分為三檔,以每通道帶寬為名,分別命名為UHBR 10、13.5、20。
最低一檔的UHBR 10線材擁有40Gbps的理論帶寬,UHBR 13.5則擁有54Gpbs理論帶寬,UHBR 20則擁有最大的80Gbps帶寬。
時隔三年,DP 2.1發布之后,物理層再次跟進,加強了與 USB Type-C 規范以及 USB4 PHY 規范的一致性,讓 2.1與、USB4 PHY 規范融合。

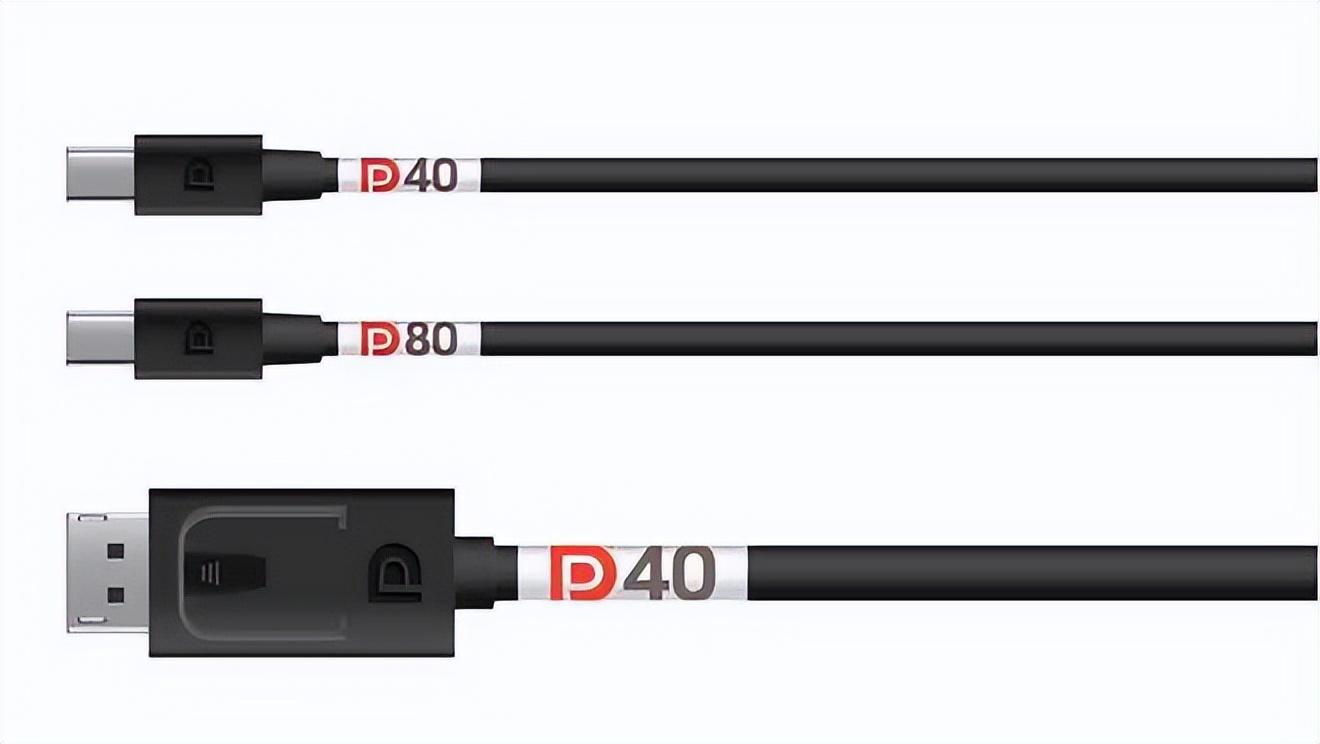

而相應的也有了后面DP 2.1對于線材的DP40標準線纜認證,以及DP40/80的C口線纜認證,同時在不降低 UHBR 的情況下改進連接性和更長的線纜長度(DP40 線纜超過 2 米,DP80 線纜超過 1 米)。
DP 2.1雖然在帶寬上并沒有發生任何改變,但在其它方面都進行了產品布局,其中包括但不限于最新款GPU、擴展塢芯片、監視器標量芯片、PHY中繼器芯片、以及各種形狀的DP40/DP80電纜和接口,均已經同步通過DP 2.1技術認證、可以即刻投向市場。
不過由于有DP 2.0的之前的不樂觀發展,對于DP 2.1目前還是需要多觀望觀望。而且為了使設備具有“ 2.1”,也會出現像此前USB協議那樣被名稱所誤導。
簡單來說,DP接口的傳輸模式包含以上介紹的三種,還有HBR(單帶寬2.7Gbps,四通道)、HBR 2(單帶寬5.4Gbps)、HBR 3(單帶寬8.1Gbps)這三種傳輸模式,所以有可能有些設備廠商標注的DP 2.1是基于HBR3傳輸模式的DP 2.0。
而這一點HDMI 2.1也有類似的情況,因?yàn)樗哂胁煌墓潭ㄋ俾舒溌?(FRL) 速率,范圍從 9 Gbps 的 FRL1 到 48 Gbps 的 FRL6,以及用HDMI2.1 TMDS代替原來的HDMI 2.0。
因此,一旦我們最終看到DP 2.1設備,切勿匆忙選購,還需要問詢清楚相關的傳輸模式。
DP與HDMI:一個在左,一個在右
DP優先擁有自家協會的DSC技術、具有更多形態的接口標準以及遠超于HDMI的80Gbps帶寬,似乎無論在哪個方面都要比HDMI更強,按理來說應該早就占領市場的大份額了。
不過正如此前所說的,DP的發展稍顯落后,而且與HDMI所瞄準的方向也有不同。從它們的推廣廠商來說,就能發現DP更適用于PC行業,專攻于顯卡、顯示器,高標準的后期創作用途;
而HDMI則是以電視行業為主,同時由于PS、switch等游戲設備也與之相關,遂也毫無疑問加入了HDMI接口的列隊,更別提與之配套的音響設備等。
而且隨著其量大的優勢,如今的顯示器、顯卡也都配備HDMI接口,但相反電視以及其他相關設備上卻不見DP口。
從設備支持的數量上DP顯然占據的份額較少,單從這方面去比較的話自然就落了下乘。但就以上文提到的來說,DP憑借自身的帶寬,不論是最大支持16K 60Hz的分辨率,還是其物理層與USB4接口的統一,在專業性以及連接便捷性上都要比HDMI更勝一籌。

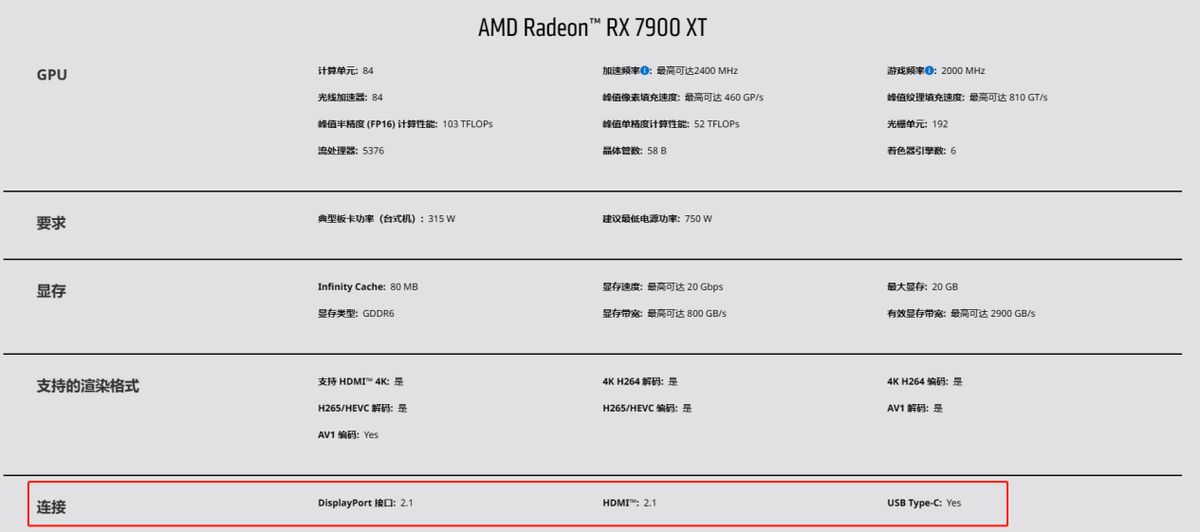

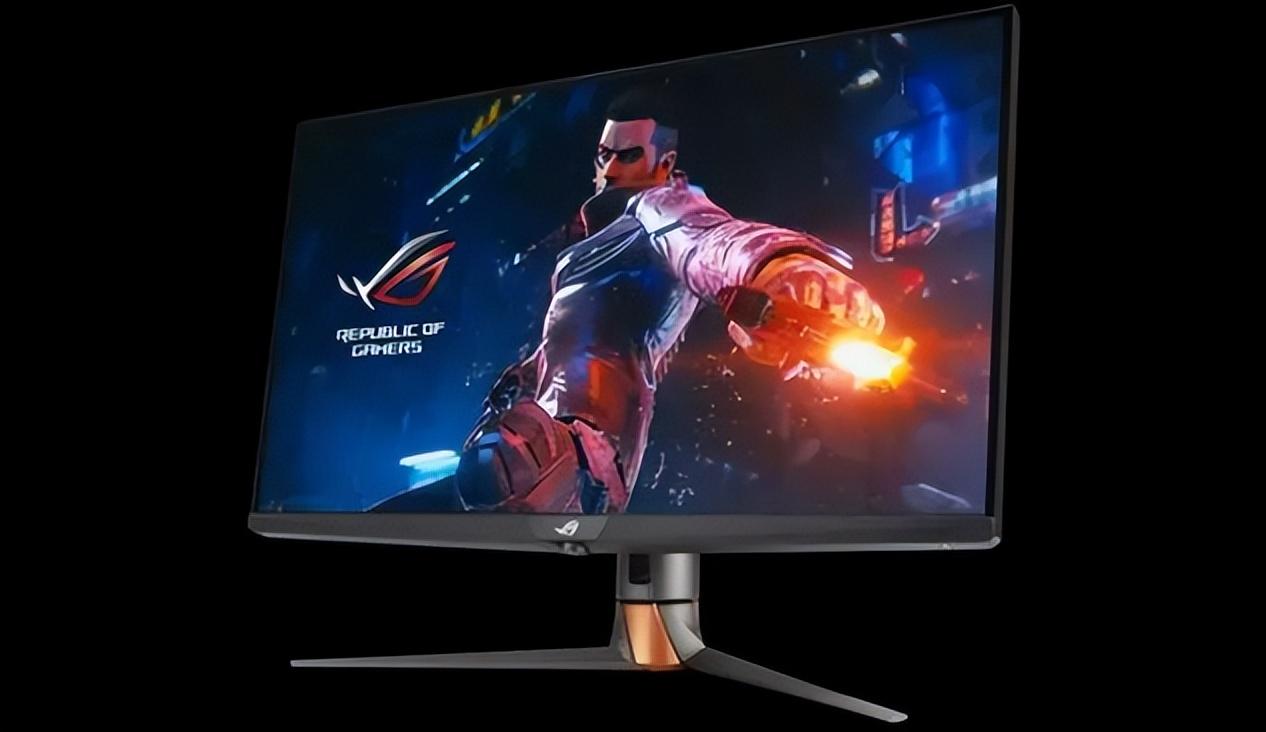

但目前對于DP的最大窘境而言,莫過于支持的設備的較少,即便是支持DP 2.1接口的設備到如今也僅僅是屈指可數的幾臺顯示器,顯卡方面也只有最新的7000系支持,而毫無意外的是它們的價格都不菲。
對于目前大眾而言,其實也只需要DP 1.4接口即可滿足日常需要,搭配一根好的DP 1.4版本的線可以輕松暢玩游戲大作以及進行更專業的后期制作。

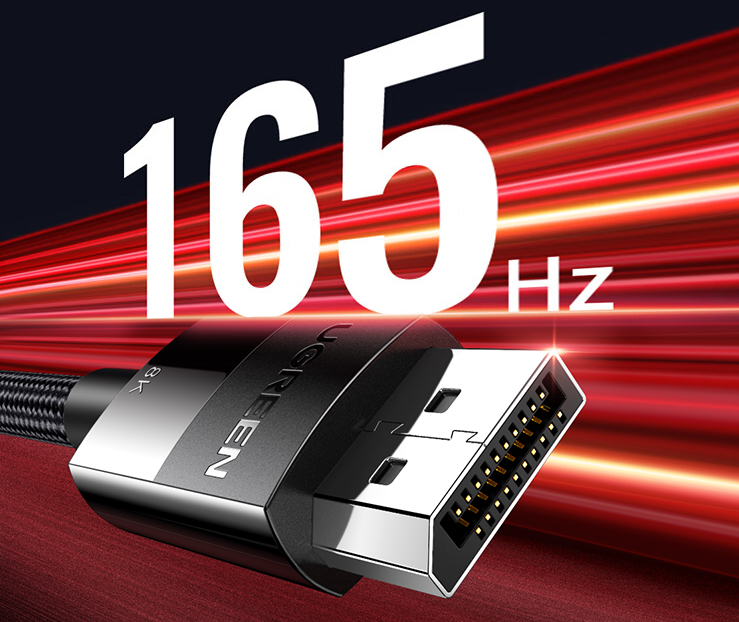

比如綠聯的DP 1.4版本線材,支持32.4Gbps帶寬,前文所提到的DSC、G-Sync/技術均支持。同時支持12Bit位深,便于后期修圖、視頻顯示更清晰艷麗的視覺效果。
分辨率上支持8K 60Hz、4K 240Hz、2K 240Hz/165Hz,按照目前的大眾需求來看,已然是偏高的標準,畢竟現在的主流4K 120Hz也仍在推廣中。
所以在很長的一段時間內,DP 2.1可以說是一個好的接口,但未必是一個「好用」的接口,因?yàn)樗鼪](méi)有可實際性落地的廣泛普及性,儼然就像一個只專注于高性能領域的偏科生。
好在它的兼容性足夠強,未來在很長一段時間內都不用在急于去升級自己的帶寬,而是能夠更好地去發展其他規劃中的產品,以便于能夠在大眾層面上提供更實用的DP 2.1配套,以便于剛好的普及。
同時對于未來的發展的變化,綠聯也不斷地在朝前行進,為了提早應對未知,綠聯DP 2.0/2.1也將在不遠的路上與大家見面,希望給大家?guī)?lái)更好的體驗。
DP 2.1算是交出了一個可以戰未來的答卷,剩下的就看HDMI該如何去應對,你們認為將來還是二者會出現怎樣的一個市場變化呢?
