CAD制圖初學入門【05】 2014 的工作界面
接下來課程的主題是：CAD制圖初學入門系列教程之05 - 2014 的工作界面。 2014軟件的工作界面與 2007的界面變化太大了。我是從使用 2007后直接使用 2014的。剛接觸的時候，界面太不熟悉了，經過半天的時間才慢慢地適應過來。 2014的工作界面如下圖所示，下面分別給它們做個簡單的介紹，了解一下就好，不用死記。
標題欄
標題在位于工作界面的最頂端。標題欄左側依次顯示的是"應用程序菜單"、"快速訪問工具欄"選項；標題欄中間則顯示當前運行程序的名稱和文件名等信息；而在右側依次顯示的是"搜索"、"登陸"、"交換"、"保持連接"、"幫助"以及窗口控制按鈕鈕，如下圖所示。
菜單瀏覽器
菜單瀏覽器按鈕位于軟件窗口左上方，單擊該按鈕，系統將彈出程序菜單，如下圖所示，其中包含了的功能和命令。單擊相應的命令，可以創建、打開、保存、另存為、輸出、發布、打印和關閉Auto CAD文件等。此外，程序菜單還包括圖形實用工具。
快速訪問工具欄
快速訪問工具欄默認位于操作界面左上萬，該工具欄放置了一些常用命令的快捷圖標，例如"新建"，"打開"cad自定義狀態欄圖標，"保存"，＂打印"及"放棄"等。單擊"工作空間"下拉按鈕，可在展開的列表中選擇所需繪圖環境，如下圖所示。
功能區選項板
功能區選項板是一個比較特殊的選項板，位于繪圖區的上方，是菜單和工具欄的主要替代工具。默認狀態下，在"草圖與注釋"工作界面中，"功能區"選項板包含了"常用"，"插入"，"注釋"，"布局"，"參數化"，"視圖"，"管理"，"輸出"，"插件"等選項卡，每個選項卡中包含若干個面板，每個面板中又包含許多命令按鈕，如下圖所示。
繪圖區
繪圖區是用戶繪畫的主要工作區域，占據了屏幕絕大部分空間。所有圖形的繪制都是在該區域完成的。該區域位于功能區的下方，命令行的上方。繪圖區的左下萬為用戶坐標系（UCS）。左上方則顯示當前視圖的名稱及顯示模式，而在右側則顯示當前視圖三維視口及窗口控制按鈕，如下圖所示。
命令行與文本窗口
2014的命令行在，默認情況下位于繪圖區下方。當然也可以根據需要將其移至其他合適位置。它用于輸入系統命令或顯示命令提示信息，如下圖所示。
文本窗口用于記錄在窗口中操作的所有命令，如單擊按鈕和選擇菜單項等。在文本窗口中輸入命令，按【Enter】鍵確認，即可執行相應的命令，如上圖所示。
狀態欄
狀態欄位于命令行下方， 操作界面最底端。用于顯示當前用戶的工作狀態， 如下圖所示。狀態欄左側顯示了光標所在位置的坐標點；中間則顯示一些繪圖輔助工具，分別為"推斷約束"，"捕捉摸式"，"柵恪顯示"，"正交模式"，"極軸追蹤"，"三維對象捕捉"，"允許／禁止動態UCS"，"動態輸入"，"顯示／隱藏線寬"cad自定義狀態欄圖標，"顯示／隱藏透明度"，"快捷特性"等。該欄最右側則顯示了"全屏顯示"接鈕。若單擊該按鈕，則操作界面切換全屏顯示。

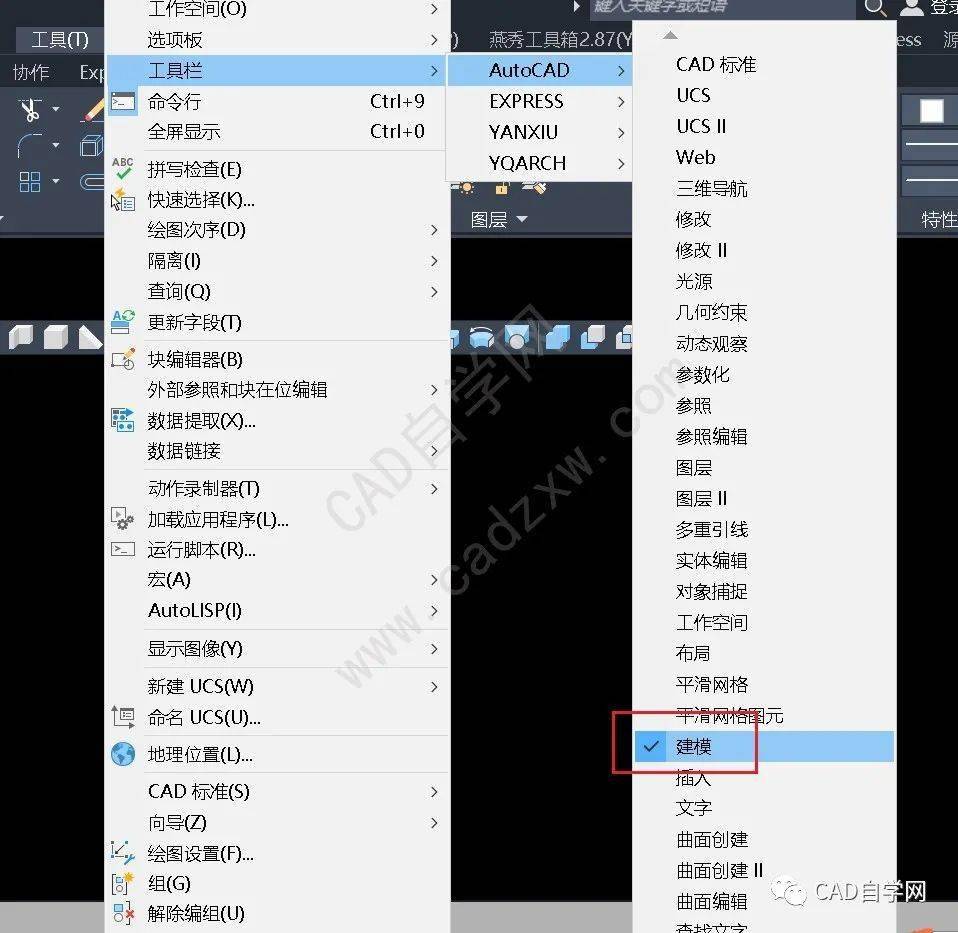

用戶只需在繪圖區空白處在單擊鼠標右鍵或者按【Ctrl + 右鍵】組合鍵， 即可打開快捷菜單。無操作狀態下的快捷菜單與操作狀態下的快捷菜單是不相同的，按【Ctrl + 右鍵】組合鍵的快捷菜單又是另外一個模樣。如下圖所示。
好了，上面就是關于CAD制圖初學入門系列教程之05 - 2014 的工作界面，理論知識比較多，但是不用死記硬背，多看幾篇，腦子里有點印象就可以了。如果您學習中碰到問題，請關注一下并私信，而且隨時可以獲取更多CAD教程！
