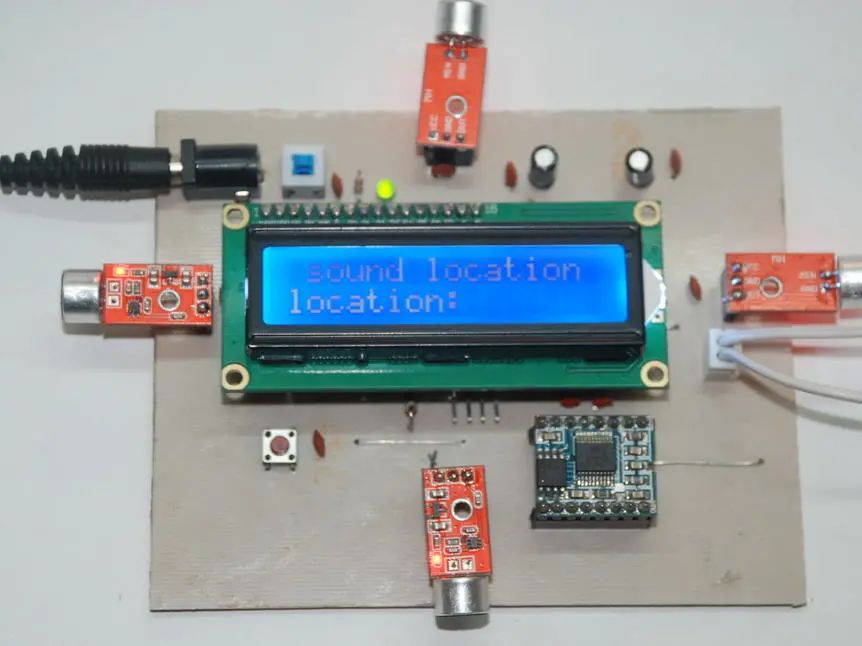

D題聲音定位系統.doc:..題目:聲音定位系統(D題)摘要:為了滿足聲音定位系統的設計要求,進行了各單元模塊電路方案的比較論證及確定,本設計系統采用低功耗16位單片機、、兩塊TI高速作為主控芯片,其中核心部分的三個主要功能模塊是控制模塊、聲響模塊和聲音接收模塊,四個500HZ聲音的采集由一塊單片機進行控制,速度快,計算結果精準;聲響模塊的發聲由另一塊早片機產生一個500HZ的聲音信號,通過功放電路,驅動低音揚聲器發聲,功耗低,調節靈活;聲音接收模塊由LM358搭建的前級放大電路和LM567搭建500HZ鑒頻電路組成。本設計數據處理主要用取差值杳表的方法來定位,這種測算方法相對于其它算法具有速度快,編程簡單的優點,而且經過測試實驗精確度完全滿足題目3cm的要求。最后的實驗表明,系統完全達到了設計要求,完成題目的大部分的要求。關鍵詞:500HZ聲音釆集、鑒頻、功率放大、查表算法:ystem,,low--,-聲音定位系統 d題,,,,fast,,;,;-e,ms,:n,,,look-目錄1方案的論證與討論￥選擇62理論分析與計算73電路與系統設計104測試方案與測試結果115關11參考文獻11隱。在一塊不大于lm2的平板上貼一張的坐標紙,在其四角外側分別固定安裝一個聲音接收模塊聲音定位系統 d題,聲音接收模塊通過導線將聲音信號傳輸?shù)叫畔⑻幚砟K,聲音定位系統根據聲響模塊通過空氣傳播到各聲音接收模塊的聲音信號,判定聲響模塊所在的位置坐標。。聲音接收模坐標紙聲
