常見的音視頻轉換器有哪些？
常見的HDMI接口視頻轉換器主要有HDMI轉VGA轉換器、HDMI轉AV轉換器、HDMI轉SDI轉換器、HDMI轉色差分量YPbPr轉換器、HDMI轉S-Video轉換器等，原理是將數字HDMI音視頻信號轉成模擬視頻信號和模擬音頻輸出，部分轉換器會支持同軸或光纖數字音頻輸出，分辨率一般不超過1920*1080p
此類轉換器的連接步驟一般如下：
第一步：將HDMI輸出（HDMI主機，如：電腦、機頂盒、藍光播放機、PS3/4/5等）接口使用1根標準的HDMI線纜與視頻轉換器的HDMI輸入接口相連
第二步：將視頻轉換器的輸出接口（如：VGA接口、AV接口、S-Video接口、差分量YPbPr接口）使用對應的線纜與含有VGA、AV、S-Video、差分量YPbPr接口的顯示設備（如：老式電視機、老式顯示器）相連；如果轉換器支持音頻輸出的，還需要使用對應的同軸音頻線、光纖音頻線、蓮花接頭音頻線或者3.5mm音頻線連接到電視機或者外置音響
打開網易新聞 查看精彩圖片
HDMI接口視頻轉換器通用連接使用示意圖
既然有HDMI轉成其他視頻信號的視頻轉換器，那么也有反過來轉成HDMI信號的視頻轉換器，如：VGA轉HDMI轉換器、SDI轉HDMI轉換器、AV轉HDMI轉換器、差分量YPbPr轉HDMI轉換器、S-Video轉HDMI轉換器、SDI轉HDMI轉換器、DVI轉HDMI轉換器等，此類轉換器一般最高僅僅支持1920*1080p高清分辨率，部分高級一點的支持模擬音頻和模擬視頻同時輸入轉換成音視頻同步的數字HDMI信號音視頻轉換器電視用，然后輸出到HDMI顯示器
此類轉換器的連接步驟一般如下：
第一步：將VGA、SDI、AV、S-Video、SDI、DVI、差分量YPbPr等接口的視頻信號輸出（如：DVD、VCD、機頂盒、攝像頭等主機）接口使用對應接口的線纜（VGA接口就用VGA線，AV接口就用蓮花頭接線、S-Video接口就用S端子線等）與視頻轉換器的對應輸入接口相連
第二步：將L/R左右立體聲音頻或者3.5mm立體聲音頻使用紅白蓮花頭音頻或3.5mm音頻線連接到視頻轉換器的音頻輸入接口
第三步：將視頻轉換器的HDMI輸出接口使用標準的HDMI線纜與HDMI接口顯示設備（如：顯示器、智能數字電視機等）相連，如果顯示設備是數字電視機的，用遙控器切換到輸入的HDMI接口，如此即可實現音頻和視頻畫面同步傳輸
打開網易新聞 查看精彩圖片
模擬視頻轉數字HDMI接口視頻轉換器通用連接使用示意圖
接下來就是DP轉HDMI轉換器，這種轉換器比較單一，直接將DP插頭接入主機的DP輸出接口，然后用HDMI線將轉換器的HDMI輸出接口與顯示器的HDMI輸入接口相連即可
打開網易新聞 查看精彩圖片
DP轉HDMI轉換器連接使用示意圖
日常常見的音頻轉換器也順便根大家講講，一般家用的時候用的比較多得就是數字音頻轉同軸、光纖、模擬音頻輸出，然后連接音響； 比較突出的代表就是HDMI音頻分離器和HDMI音頻轉換器
HDMI音頻分離器一般不會影響到原HDMI信號，會有1路HDMI輸出，原理就是將HDMI信號里的數字音頻信號復制提取一份出來，然后通過芯片轉成同軸音頻、SPDIF光纖音頻、L/R左右聲道以及3.5mm立體聲音頻輸出，不僅可以給傳統只有模擬音頻輸入的耳機、音響、功放、低音炮等使用，還支持有同軸、SPDIF光纖音頻輸入的功放、音箱使用
打開網易新聞 查看精彩圖片
HDMI音頻分離器連接使用示意圖

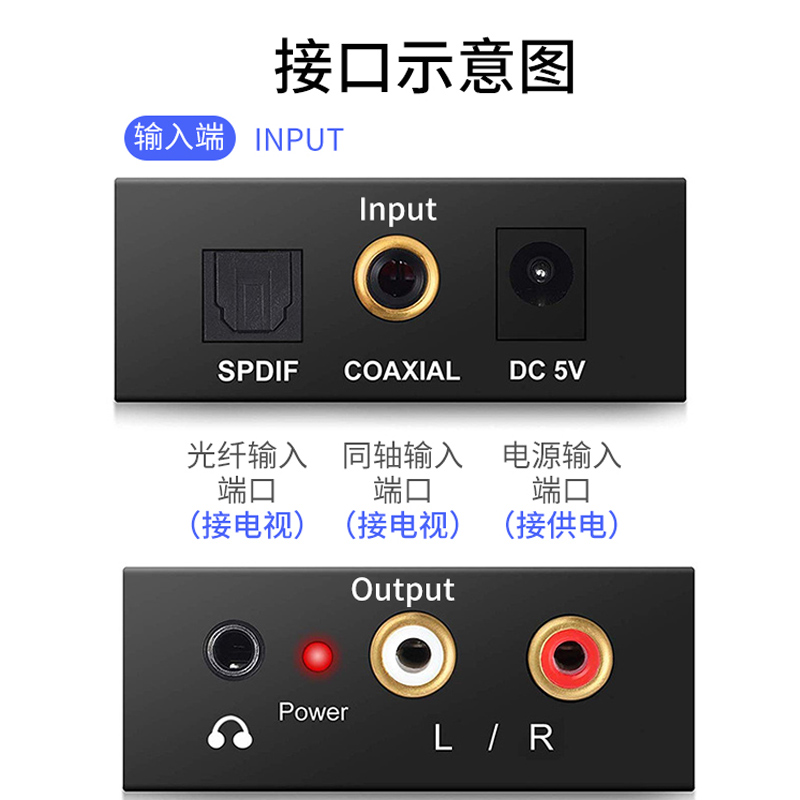

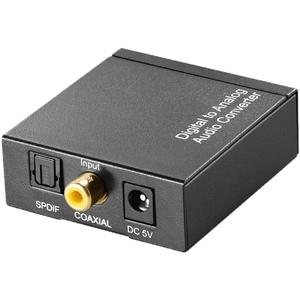

HDMI音頻轉換器的原理就是將同軸音頻、SPDIF光纖音頻轉成L/R左右聲道以及3.5mm立體聲音頻輸出，僅可以給傳統只有模擬音頻輸入的耳機、音響、功放、低音炮等使用
打開網易新聞 查看精彩圖片
同軸/光纖數字音頻轉模擬音頻轉換器連接使用示意圖
還有一種是工業使用的音頻光端機，一般都是成對使用的，一個是發射端，一個是接收端；原理是將音頻電信號轉成光纖信號通過光纖傳輸，然后在接收端將光信號還原成音頻電信號，部分音頻光端機還支持雙向傳輸音頻，此處將以雙向傳輸的音頻光端機2SA為例
打開網易新聞 查看精彩圖片
雙向音頻光端機連接使用示意圖
當然了音視頻轉換器電視用，有音頻光端機，那么也必然有視頻光端機，視頻光端機也是成對使用的，原理和音頻光端機的類似，但是視頻光端機占用的帶寬會比音頻的大，發射端將音視頻電信號轉成光信號，在接收端則將光信號轉成音視頻信號，部分還支持紅外信號回傳、USB信號等
打開網易新聞 查看精彩圖片
視頻光端機連接使用示意圖
除了上面講的之外，還有Type-C拓展塢、雷電3/4拓展塢，拓展塢的作用就是通過芯片轉換拓展出HDMI接口、DP接口、VGA接口、DVI接口、USB接口、音頻接口、網線接口等常用的接口，非常適合用需要拓展屏幕、USB接口等的筆記本電腦，連接使用的時候一次將設備連接到拓展塢，然后再將雷電插頭或Type-C插頭接入筆記本，如果平時需要帶走筆記本電腦，回來的時候也只需要插一根線纜即可，使用非常方便
