萬能角度尺的使用方法
內容來源網絡，由“深圳機械展（11萬㎡，1100多家展商，超10萬觀眾）”收集整理！
更多cnc加工中心、車銑磨鉆床、線切割、數控***工具、工業機器人、非標自動化、數字化無人工廠、精密測量、3D打印、激光切割、鈑金沖壓折彎、精密零件加工等展示，就在深圳機械展.

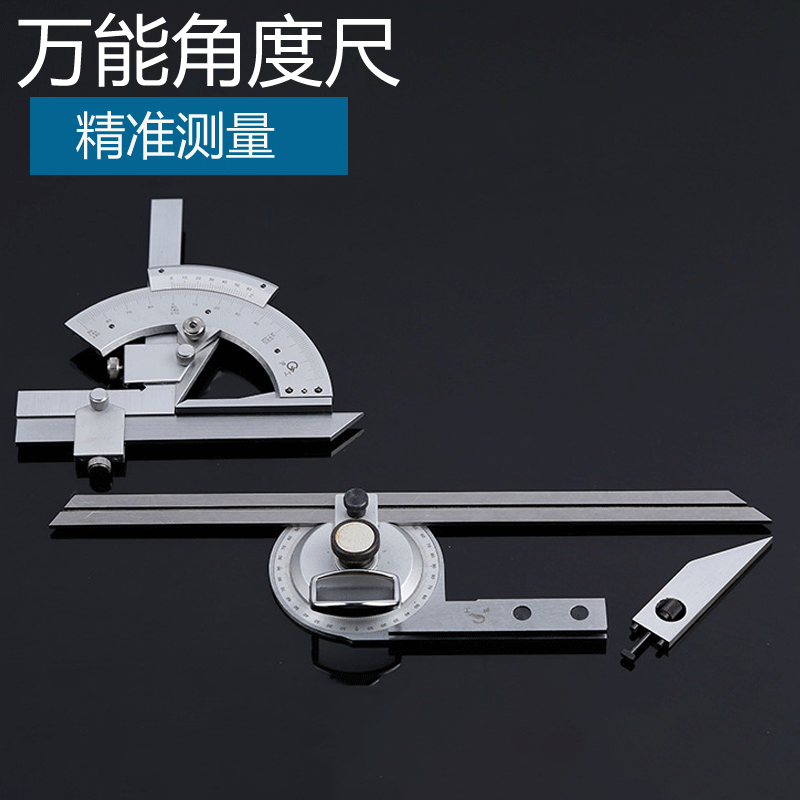

萬能角度尺是用來測量精密零件內外角度或進行角度劃線的角度量具，它有以下幾種，如游標量角器、萬能角度尺等。萬能角度尺的讀數機構，如圖1所示。是由刻有基本角度刻線的尺座1，和固定在扇形板6上的游標3組成。扇形板可在尺座上回轉移動（有制動器5）萬能角度尺的使用方法l，形成了和游標卡尺相似的游標讀數機構。萬能角度尺尺座上的刻度線每格1o。由于游標上刻有30格，所占的總角度為29o，因此，兩者每格刻線的度數差是?即萬能角度尺的精度為2′。
萬能角度尺的讀數方法，和游標卡尺相同，先讀出游標零線前的角度是幾度，再從游標上讀出角度“分”的數值萬能角度尺的使用方法l，兩者相加就是被測零件的角度數值。?在萬能角度上，基尺4是固定在尺座上的，角尺2是用卡塊7固定在扇形板上，可移動尺8是用卡塊固定在角尺上。若把角尺2 拆下，使萬能角度尺可以測量0o～320o的任何角度，如圖2所示。
由圖2可見，角尺和直尺全裝上時，可測量0o～50的外角度?，僅裝上直尺時，可測量50o～140o的角度，僅裝上角尺時，可測量140o～230’的角度，把角尺和直尺全拆下時，可測量230o～320o的角度(即可測量40o～130o的內角度)。??萬能量角尺的尺座上，基本角度的刻線只有0～90o,如果測量的零件角度大于90o，則在讀數時，應加上一個基
