今天我給大家分享一下自動定時打鈴器的接線，自動定時打鈴適用于學校、工廠等放學或下班時需要打鈴提示的場合。要做這個自動定時打鈴器，我們首先需要準備1個斷路器、1個時控打鈴器，外擊式電鈴若干個，我們以德力西電氣的時控打鈴器為例進行講解。
也許你聽過時控開關mycn自動打鈴器說明書，時控打鈴器你聽過嗎？還有這種東西？

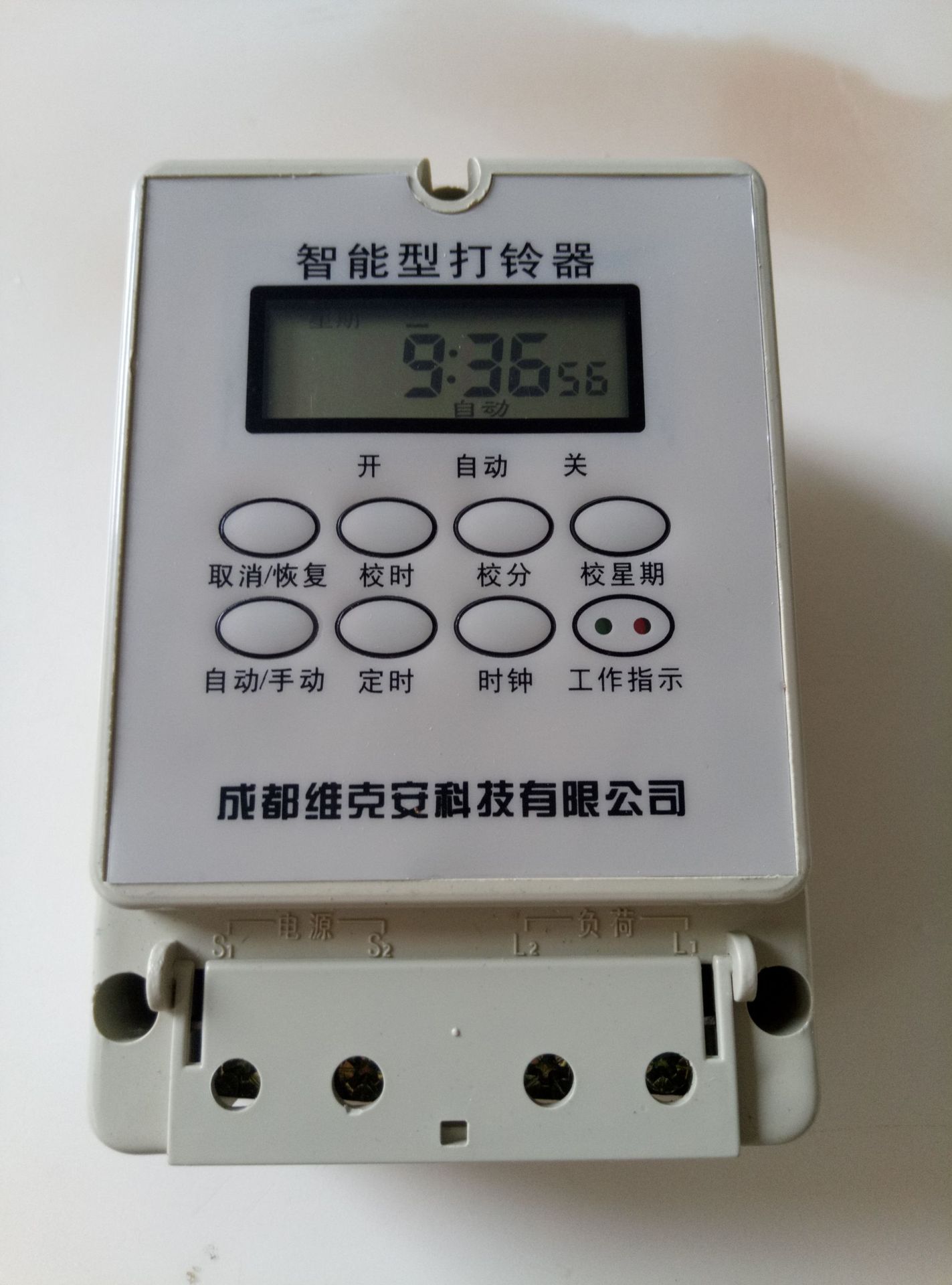

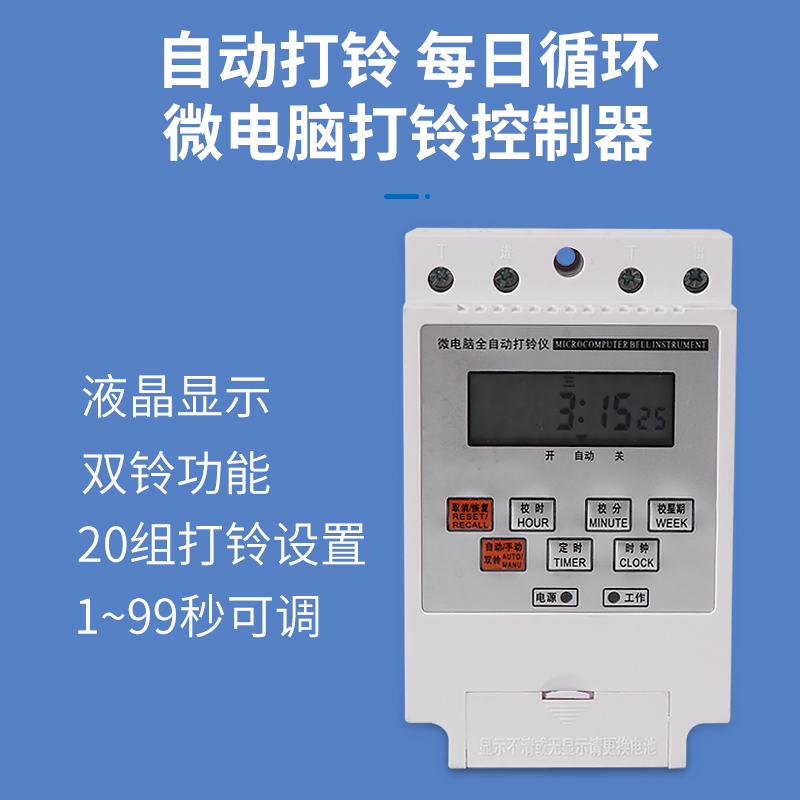

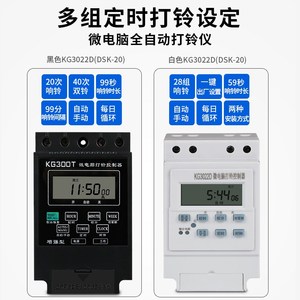

請看下圖，是不是長的像姐妹，非常相似，它們的功能是一樣的，都是實現自動定時功能mycn自動打鈴器說明書，只不過時控打鈴器一般會與外擊式電鈴配合去做定時打鈴功能。它們的接線端子也是一樣的，一共有4個接線端子，分別是火、零、零、火，左邊2個是進線端，右邊2個是出線端。
時控打鈴器的接線非常簡單，接線時，時控打鈴器進線端的火線和零線接到斷路器上，打鈴器輸出端的火零線接到不超出額定功率的外擊式電鈴即可，可以連接一個電鈴，也可以連接多個電鈴，下圖是連接3個德力西電氣外擊式電鈴的接線方法。
對于外擊式電鈴的選擇，選型時主要是看你的使用場景，下面列出電鈴選型尺寸和聲音范圍參考表。
對于自動定時打鈴器的接線是很簡單的，接線完之后還需要對時控打鈴器進行時間的設置，下面介紹一下具體的設置方法：
1、按一下“定時”鍵，然后通過“星期”、“時”、“分”鍵設定好打鈴的時間；
2、設定好單鈴的時間，再按一下“自動/手動”鍵可以切換設定雙鈴的時間，如果有更多需求，可以繼續按“定時”鍵設定更多組時間，每天可設置20次；
3、20組打鈴時間設定完畢，繼續按“定時”鍵可以設置響鈴時長，按“分”鍵設定響鈴時長，設定完畢再按“定時”鍵，可以設定雙鈴間隔時間，按“分”鍵可以設定間隔時長；
4、最后再按一下“自動/手動”鍵變成自動狀態就可以了。
這就是自動定時打鈴器的接線及使用方法，可以收藏起來備用哦~
