MPLS是基于標記的IP路由選擇方法。這些標記可以被用來代表逐跳式或者顯式路由，并指明服務質量(QoS)、虛擬專網以及影響一種特定類型的流量(或一個特殊用戶的流量)在網絡上的傳輸方式等各類信息。MPLS采用簡化了的技術，來完成第三層和第二層的轉換。它可以提供每個IP數據包一個標記，將之與IP數據包封裝于新的MPLS數據包，由此決定IP數據包的傳輸路徑以及優先順序，而與MPLS兼容的路由器會在將IP數據包按相應路徑轉發之前僅讀取該MPLS數據包的包頭標記，無須再去讀取每個IP數據包中的IP地址位等信息，因此數據包的交換轉發速度大大加快。
目前的路由協議都是在一個指定源和目的地之間選擇最短路徑，而不論該路徑的帶寬、載荷等鏈路狀態，對于缺乏安全保障的鏈路也沒有一種顯式方法來繞過它。利用顯式路由選擇，就可以靈活選擇一條低延遲、安全的路徑來傳輸數據。
MPLS協議實現了第三層的路由到第二層的交換的轉換。MPLS可以使用各種第二層協議。MPLS工作組到目前為止已經把在幀中繼、ATM和PPP鏈路以及.3局域網上使用的標記實現了標準化。MPLS在幀中繼和ATM上運行的一個好處是它為這些面向連接的技術。
帶來了IP的任意連通性。目前MPLS的主要發展方向是在ATM方面。這主要是因?yàn)锳TM具有很強的流量管理功能，能提供QoS方面的服務網絡交換技術中第3層交換的含義是什么，ATM和MPLS技術的結合能充分發揮在流量管理和QoS方面的作用。標記是用于轉發數據包的報頭，報頭的格式則取決于網絡特性。在路由器網絡中，標記是單獨的32位報頭;在ATM中，標記置于虛電路標識符/虛通道標識符(VCI/VPI)信元報頭中。對于MPLS可擴展性非常關鍵的一點是標記只在通信的兩個設備之間有意義。在網絡核心網絡交換技術中第3層交換的含義是什么，路由器/交換機只解讀標記并不去解析IP數據包。

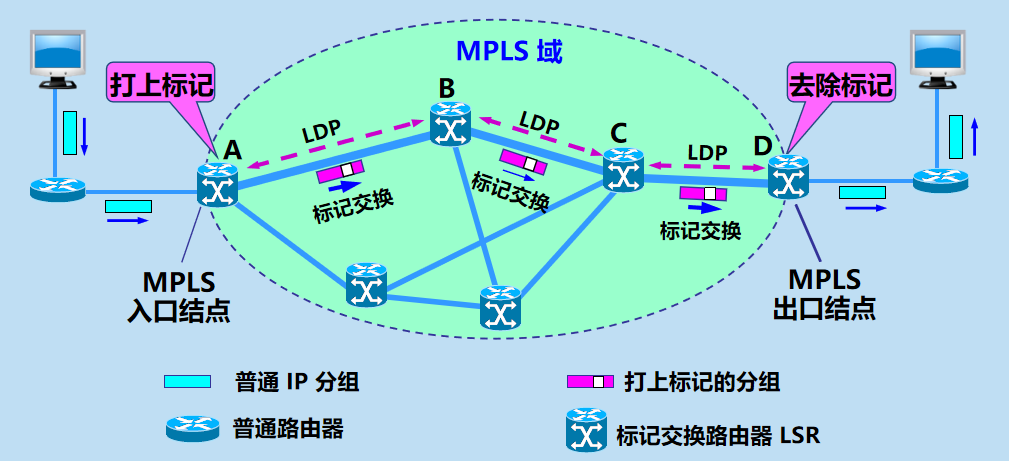

IP包進入網絡核心時，邊界路由器給它分配一個標記。自此，MPLS設備就會自始至終查看這些標記信息，將這些有標記的包交換至其目的地。由于路由處理減少，網絡的等待時間也就隨之縮短，而可伸縮性卻有所增加。MPLS數據包的服務質量類型可以由MPLS邊界路由器根據IP包的各種參數來確定，如IP的源地址、目的地址、端口號、TOS值等參數。
對于到達同一目的地的IP包，可根據其TOS值的要求來建立不同的轉發路徑，以達到其對傳輸質量的要求。同時，通過對特殊路由的管理，還能有效地解決網絡中的負載均衡和擁塞問題。當網絡中出現擁塞時，MPLS可實時建立新的轉發路由來分散流量以緩解網絡擁塞。
MPLS交換采用面向連接的工作方式，面向連接的工作方式就是信息傳送要經過以下三個階段:建立連接、數據傳輸和拆除連接。對于MPLS來說，建立連接就是形成標記交換路徑LSP的過程;數據傳輸就是數據分組沿LSP進行轉發的過程;而拆除連接則是通信結束或發生故障異常時釋放LSP的過程。
建立連接
(1)驅動連接建立的方式
MPLS技術支持三種驅動虛連接建立的方式:拓?fù)潋?qū)動、請求驅動和數據驅動。
(2)標記分配
(3)連接建立過程
(4)MPLS路由方式
數據傳輸
MPLS網絡的數據傳輸采用基于標記的轉發機制。
(1)入口LER的處理過程
當數據流到達入口LER時，入口LER需完成三項工作:將數據分組映射到LSP上;將數據分組封裝成標記分組;將標記分組從相應端口轉發出去。
(2)LSR的處理過程
LSR從"SHIM"中獲得標記值，用此標記值索引LIB表，找到對應表項的輸出端口和輸出標記，用輸出標記替換輸入標記，從輸出端口轉發出去。
(3)出口LER的處理過程
出口路由器為數據分組在MPLS網絡中經歷的最后一個節點，所以出口路由器要進行相應的彈出標記等操作。
拆除連接
因?yàn)镸PLS網絡中的虛連接，也就是LSP路徑是由標記所標識的裸機信道串聯而成的，所以連接的拆除也就是標記的取消。標記的取消方式主要有兩種，一種是采用計時器的方式;一種是不設置定時器。
