應用指令：數據移位指令--懂，會查即可
數據指令
shift
1、移位寄存器指令-SFT（10）
Shift
開始通道St必須小于或等于結束通道號E，且St和E必須在同一區域
高位在最左邊，按一下按鍵00006（0->1->0），通道位置全為0，接著每進來一個脈沖00005位的數據移進IR200一次
2、可逆移位寄存器指令-SFTR（84）/@SFTR(84)
shift
控制通道C中的數據規定了移位方向、數據輸入端、移位脈沖端和復位端
如果控制通道復位端（bit15）為ON，則從St到E通道的數據及進位為CY全部復位為0
LR鏈接繼電器 控制通道數據在IR200中
為復位端 為移位脈沖端 為數據輸入 為移位方向
上升沿微分指令DIFU ，00002每按下一次的上升沿，20100就會有一個脈沖
a、當00004為0N可編程控制器數，SFTR開始工作。當00003為ON時，LR10~LR11和進位位CY的數據清0
b、當00004為ON且00003為OFF，00002由OFF->ON，LR10~LR11的數據進行一次移位為ON則左移一位，00000為OFF則右移一位。左移時00001的狀態移入LR10的bit00,LR11的bit15移入進位位CY；右移時00001的狀態移入LR11的bit15,LR10的bit00移入進位位CY；
d、當SFTR的執行條件為OFF時停止工作，此時通道IR200的各個控制位失效，復位信號不起作用，LR10~LR11及進位位CY保持不變
注意：這里以00002的微分信號作為移位脈沖，只有當00002由OFF->ON時才移位一次。如果直接以00002為移位脈沖可編程控制器數，當0002為ON時，每掃描一次，都要執行一次移位，移位次序失去控制；
我的問題：是否只要掃描周期掃描到移位脈沖為ON就進行移位，還是一定要移位脈沖要有從OFF到ON的變化才進行移位？
3、字移位指令-WSFT（16）/@WSFT(16)
Word shift
可以用一個通道表示一個字，一個字表示一個通道

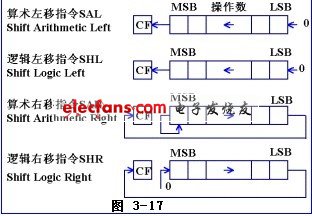

4、算數左移指令-ASL（25）/@ASL（25）
shift left
CY時SR寄存器一位
5、算數左移指令-ASR（26）/@ASL（26）
shift right
6、循環左移指令-ROL（27）/@ROL（27）
left
15位先進CY再進00位
7、循環左移指令-ROR（28）/@ROL（28）
right
00位先進CY再進15位
8、1位數字左移指令-SLD(74)/@SLD(74)
Digit shift left
之前都是二進制位，
9、1位數字右移指令-SRD（75）/@SRD(75)
Digit shift right
同SLR，移位后E的最高數字填入0，St最低位數字丟失溢出（其余同SLD）
10、異步移位寄存器指令-ASFT(17)/@ASFT(17)
shift
首先找到所有0000所在位置，移動方向為0000向低地址通道移動，所以交換的時候只需用0000所處的位置與下面位置內容進行交換即可。與都為0000，不變；與,0000位于高位，所以與位置內容交換；。。。
來源 ：B站 東南大學-《可編程控制器PLC》（全40講）
《可編程序控制器：原理·應用·網絡》([第二版]徐世許,朱妙其,王毓順主編).pdf?
