課程設計內容
2.1 設計課題及電力系統穩定的基本概念的簡要闡述:
本課程設計是學****電力系統分析》課程并熟悉了該課程的基礎理論和基本知識后,進行的一次的綜合訓練,其目的在于加深對電力系統穩定性分析的基礎理論和基本知識的理解,掌握靜態穩定和暫態穩定的判定方法以及系統接線對穩定性的影響,在設計過程中相關電路圖須在計算機上繪制,并利用進行課程設計說明書的編輯。
電力系統是一個用常微分方程描述的復雜動力學系統。電力系統的理想運行情況是,在任何時刻系統都能以恒定的電壓和頻率連續不斷地向負荷供電。然而在實際系統中,負荷的規律性和隨機性變化以及相應的發電機組的調節時刻存在,一些大的變化也時有發生,稱之為干擾或者擾動。出于穩定運行下的電力系統在遭受干擾后,原來的平衡狀態將被打破,從而使系統經歷一個動態過程。電力系統的穩定性問題就是研究這些動態過程的結局如何,是否會危及系統的正常運行。
一類不穩定現象主要表現為發電機之間失去同步,造成發電機轉子之間角度的單調增加或增幅振蕩,由于發電機的轉子角度****慣上稱為功角,因此這類穩定性問題常稱為功角穩定性。
功角穩定性一般按電力系統承受干擾的大小分為靜態穩定和暫態穩定兩大類。電力系統靜態穩定是指電力系統受到干擾后,不發生非同期性的失步,自動恢復到起始運行狀態的能力;電力系統暫態穩定是指電力系統受到大干擾后,各同步發電機保持同步運行并過渡到新的或恢復到原來穩態運行狀態的能力。
2.2 具體設計內容:
1.輸電系統的接線圖及等值電路圖如圖2.2.1所示:
網絡元件參數計算:
對于變壓器來說,變壓器參數是指其等效電路中的電阻R、電抗X、電導G和電納B。這四個參數可以從出廠銘牌上代表電氣特性的四個數據短路損耗P,短路電壓U%,空載損耗P,空載電流I%計算得到。其中R和X由短路實驗得到;G和B由空載實驗得到。對于線路參數來說,輸電線路的參數有四個:電阻反映線路通過電流時產生有功功率損失效應;電感反映載流導線產生磁場效應;電導反映線路帶電時絕緣介質中產生泄露電流及導線附近空氣游離而產生有功功率損失;電容反映帶電導線周圍電場效應。輸電線路的這些參數通常可以認為是沿全長均勻分布的,每單位長度的參數為電阻r
,電感l(wèi),電導g,電容c。
取,保證變壓器為基準變比,則各段基準電壓為:
線路段:
各元件參數歸并后的標幺值(注:標幺值均舍去*號)為:
圖2.2.1 輸電系統的接線圖及等值電路圖
2. 系統功率特性分析:
①忽略對地支路和電阻,系統的等值電路如圖2.2.2所示:
圖2.2.2 忽略對地支路和電阻,系統的等值電路圖
則系統總電抗為:
運行參數:
對于單機——無限大系統來說發電機電勢Eq點的功率為:
而發電機輸送到系統的功率為:
當電勢Eq及電壓U恒定時,可以作出包含隱極式發電機的簡單電力系統的功率特性曲線如圖2.2.3所示
P
PEqm PV=PEq
90 δ
圖2.2.3 包含隱極式發電機的簡單電力系統的功率特性曲線

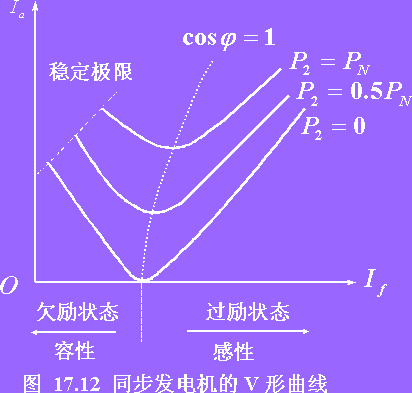

發電機無勵磁調節時,電勢Eq=常數,從功率公式可見,功率極限為:
與此對應的功角
②輸電系統的接線情況,計及輸電回路電阻時:
電機為無勵磁調節的隱極機,則
計及規定的正方向,發電機送到系統中去的功率為:
功率特性如圖2.2.4所示,
PEq
PV
圖2.2.4計及輸電回路電阻(串聯電阻)的功率特性曲線
3. 改變系統參數的功率特性及靜態穩定性分析
在發電機母線串聯電阻對系統功率特性的影響:
等值電路如圖2.2.5所示:
圖2.2.5 在發電機母線串聯電阻時系統的等值電路
由2.②與2.①的比較(即由圖2.2.4)可知:由于串聯電阻的存在,發電機的功率特性與無電阻時的相比,向上移動了,向右移動了角,而系統的功率特性
正好相反,向下移動了,向左移動了角,和的差,就是串聯電阻上的有功損耗。即:
在范圍內電力系統分析與設計pdf,隨著和U之間的角度的增大,通過線路的電流也增大,因而電阻上的有功損耗也增大。
由功率特性圖2.2.4可以看出來,,則系統的穩定儲備系數增加了,因此系統的靜態穩定性提高了。
②在發電機母線并聯電抗X=0.5Ω對系統功率特性的影響:
接入電抗后,等值電路如圖2.2.6所示:
圖2.2.6 在發電機母線并聯電抗的等值電路圖
發電機的功率特性為
功率與功角仍為正弦關系,功率極限為:
正常潮流計算:
電抗接入點的電壓:
功率特性如圖2.2.7所示:
圖2.2.7:并聯電抗時的功率特性圖
與未接電抗器時的極限相比,由于,所以在電勢和電壓U與并聯電抗接入前相同時,接入并聯電抗將使功率極限減小電力系統分析與設計pdf,減小的程度與轉移電抗增大的程度成比例,轉移電抗增加部分為
,愈小,增加愈大功率
